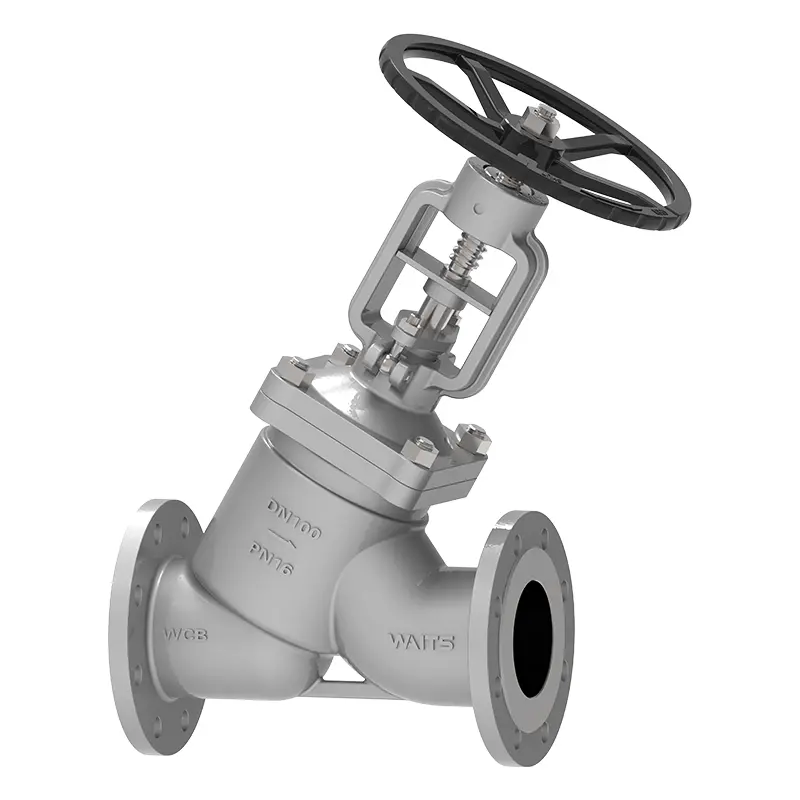

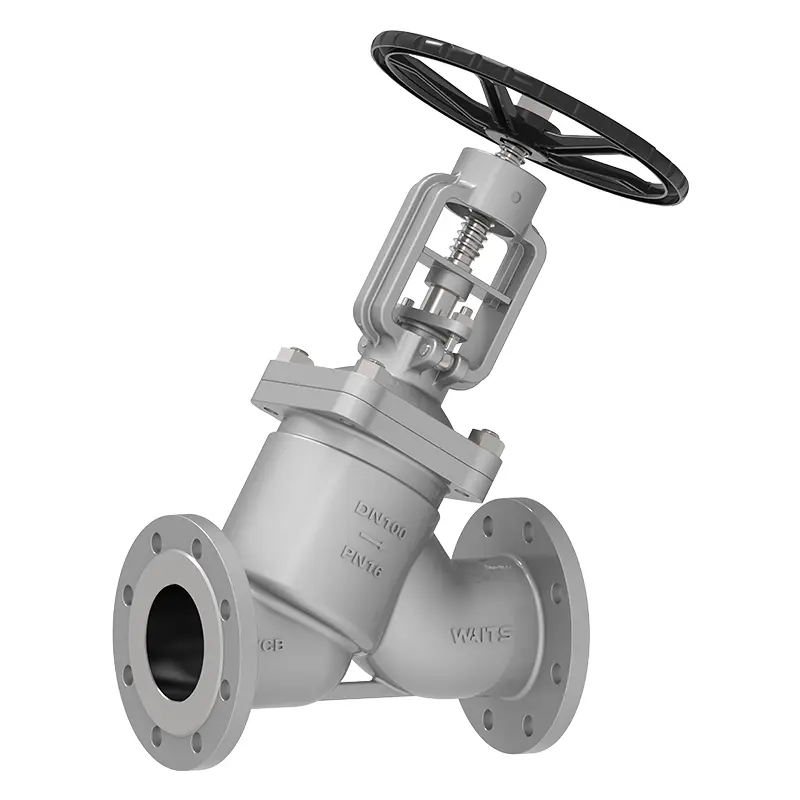

Y Bellows Globe Valve

Ang Y Bellows Globe Valve ay nagpatibay ng mga metal bellows at pag -iimpake ng dobleng disenyo ng selyo. Kapag kailangan mong gumamit ng mga balbula sa mataas na presyon, mataas na temperatura at kinakaing unti -unting kapaligiran, maaari mong isaalang -alang ang balbula ng Waits Valve. Ang compact na istraktura nito ay madaling mapanatili, na maaaring mabawasan ang downtime at gastos, at makabuo ng kita para sa iyo!

Magpadala ng Inquiry

Paglalarawan ng Produkto

Naghihintay ang balbula ng mataas na kalidad na Y Bellows Globe Valve ay nagpatibay ng "Y" na hugis na hilig na daloy ng channel sa loob, na makabuluhang binabawasan ang paglaban ng likido, ginagawa itong isang mahusay na balbula para sa mataas na lagkit o madaling solidification media. Gumagamit ito ng mga metal bellows sa halip na tradisyonal na pag -iimpake ng selyo upang epektibong maiwasan ang pagtagas ng media. Ang balbula ng balbula ay nalalapat ang presyon upang itulak ang conical valve disc sa upuan ng balbula. Ang ibabaw ng sealing ay welded na may stellite haluang metal, na maaaring mapigilan ka mula sa pagtagas kahit sa ilalim ng mataas na presyon. Ang conical na disenyo ng valve disc ay mayroon ding "scrubbing effect" upang awtomatikong alisin ang mga impurities sa ibabaw ng sealing.

Mga Pamantayan sa Pagpapatupad-y Bellows Globe Valve
Mga Pamantayan sa Disenyo	DIN3356 /BS1873 /ASME B16.34
Pamantayang Flange	EN1092-1/2 ASME B16.5/ASME B16.47-A/B.
Koneksyon	RF/FF/RTJ
Pagtanggap sa pagsubok	At 12266 API598
Haba ng istraktura	EN558
Mga rating ng presyon at temperatura	ASME B16.34
Pagsubok sa sunog	API607 API6FA
Mababang pamantayan sa pagtagas	API 622
Disenyo ng anti-kanal	NACE MR 0175
Application-y Bellows Globe Valve
Laki	DN15 ~ DN500
Saklaw ng presyon	PN16 ~ PN420
Saklaw ng temperatura	-40 ℃～ 350 ℃‌
Application	Mataas na mga produktong langis ng temperatura, natural gas, likidong gas, boiler steam pipelines, tank tank, atbp sa mga refineries
Drive Mode	Handwheels, bevel gears, electric, pneumatic, atbp.
Takip ng balbula/balbula	Mga Pagpapatawad: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Mga Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ibabaw ng sealing	Katawan, katawan na nakakabit ng haluang metal na nakabatay sa bakal, cladding hard-based alloy
Stem ng balbula	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Valve stem nut	Copper alloy
Rod	Flexible Graphite, Graphite Asbestos Packing, Polytetrafluoroethylene ...

Mga Tampok ng Produkto

1. Ang Y Bellows Globe Valve ay nagpatibay ng mga metal bellows at pag -iimpake ng dobleng selyo upang matiyak ang zero na pagtagas at pagbutihin ang kaligtasan.

2. Ginawa ng mga materyales na lumalaban sa kaagnasan tulad ng hindi kinakalawang na asero, angkop ito para sa iba't ibang mga kinakaing unti -unting media.

3. Y-type flow channel design, na-optimize na disenyo ng channel ng daloy ay binabawasan ang paglaban, nagpapabuti ng kahusayan ng likido, at binabawasan ang pagkonsumo ng enerhiya.

Mga Aplikasyon

Mainit na sistema ng langis, sistema ng singaw, mainit at malamig na sistema ng tubig, atbp.

Kalamangan

1. Elemento ng Pagbubuklod ng Bellows. Ang pangunahing sangkap ng mga bellows seal stop valve ay ang mga metal bellows. Ito ay ang koneksyon sa pagitan ng takip ng balbula at ang balbula ng balbula, na nagpatibay ng awtomatikong proseso ng welding ng roll. Pinipigilan ng metal bellows ang bahagyang pagtagas ng stem ng balbula.

3. Y Bellows Globe Valve ay maaaring direktang lubricate ang balbula ng balbula, nut at manggas.

4. Ergonomic handwheel, madaling mapatakbo, maaari mo itong gamitin sa loob ng maraming taon
