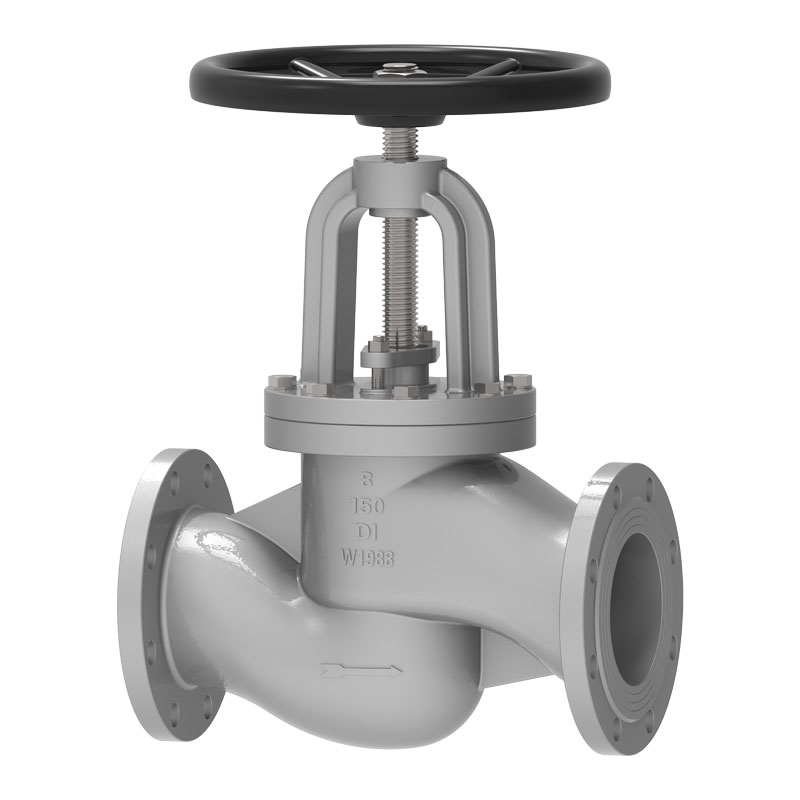

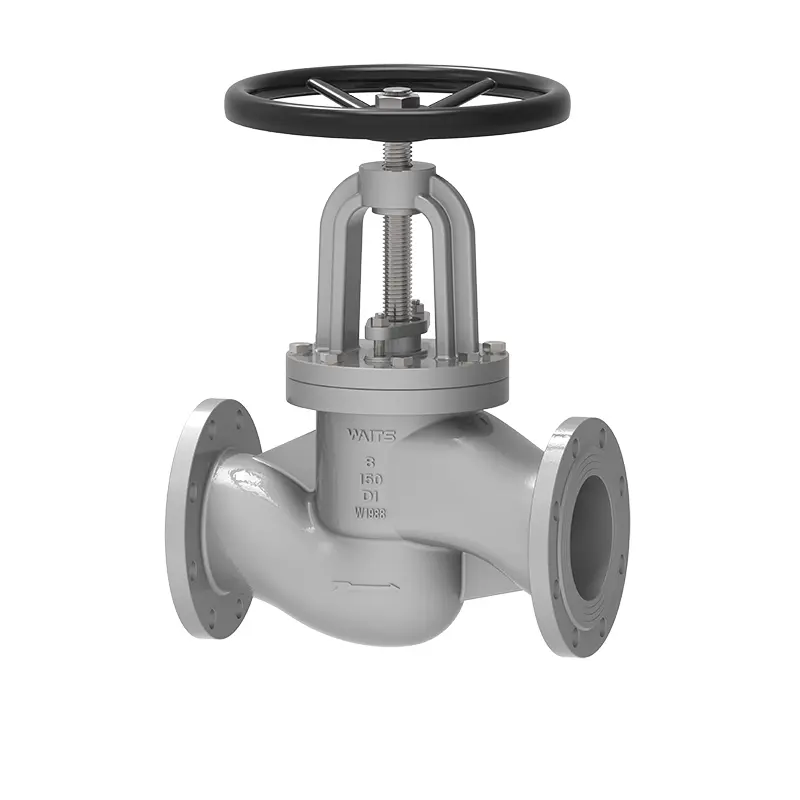

Ductile Iron S Pattern Globe Valve

The ductile iron S pattern globe valve manufactured by Waits complies with AISI/DIN/BS/standards, with stable performance and high cost performance. We were originally established in the United States, and now our global headquarters is located in Wenzhou, China. We have more than one production base, stable supply, and can provide you with preferential prices.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang ductile iron S pattern globe valve na ginawa ng Waits ay idinisenyo para sa tumpak na kontrol sa daloy at pinakamababang pagtagas. Maingat naming pinipili ang mga hilaw na materyales upang matiyak na ang resistensya ng kaagnasan ng balbula at resistensya ng pagsusuot ay nasa loob ng isang maaasahang hanay at angkop para sa pangmatagalang paggamit.
This globe valve is designed to adapt to high pressure conditions and can remain stable and reliable in different industrial applications. It adapts to different working conditions and pipeline characteristics, and does not require frequent maintenance. It has a good service life and reduces your labor and maintenance costs during use.
Ang kapasidad ng throttling ng ductile iron S pattern globe valve ay malawakang ginagamit sa mga water treatment plant, steam application at industriya ng kemikal. Bilang karagdagan, pipiliin din ng ilang high-pressure system ang balbula na ito dahil sa magandang structural strength nito at malakas na adaptability.

Pamantayan sa Pagpapatupad

Mga pamantayan sa disenyo	,API603, ASME B16.34, DIN 3352, EN1984
Flange standards	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Mga paraan ng koneksyon	SW, RF,
Pagsubok at pagtanggap	API598, DIN 3230, EN 12569
Haba ng istruktura	ASME B16.10, DIN3352-F4/F5, EN 558-1
Mga antas ng presyon at temperatura	ASME B16.34,
Mababang pamantayan ng pagtagas	ISO 15848-1, API 622
Anti-corrosion na disenyo	NACE MR 0103, NACE MR 0175

Aplikasyon

Sukat	NPS 2″ ~ NPS 12″ DN50~ DN300
Saklaw ng presyon	CL125~ CL300 PN10~ PN64
Saklaw ng temperatura	；-10°C ~ +220°C
Saklaw ng aplikasyon	Tubig sa gripo, dumi sa alkantarilya, konstruksiyon, petrolyo, industriya ng kemikal, pagkain, gamot, tela, kuryente, paggawa ng barko, metalurhiya, sistema ng enerhiya, atbp.
Drive mode	Turbine, pneumatic, electric
Valve body/valve cover	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Valve plate/valve seat	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Balbula stem	F6A F304 F316 F51 F53 Monel K500
Balbula stem nut	Copper Alloy
Pag-iimpake	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Mga Tampok ng Pagganap

(1) Ang istraktura ng stop valve ay mas simple kaysa sa gate valve, at mas madaling gawin at mapanatili.
(2) Ang ibabaw ng sealing ay hindi madaling isuot at scratch, at ang pagganap ng sealing ay mabuti. Walang kamag-anak na pag-slide sa pagitan ng disc ng balbula at ng sealing surface ng katawan ng balbula sa panahon ng pagbubukas at pagsasara, kaya ang pagkasira at pagkasira ay hindi seryoso, ang pagganap ng sealing ay mabuti, at ang buhay ng serbisyo ay mahaba.
(3) Kapag binubuksan at isinasara, ang valve disc ay may maliit na stroke at isang mas maliit na taas kaysa sa gate valve, ngunit ang structural length ay mas mahaba kaysa sa gate valve.
(4) Ang pagbubukas at pagsasara ng metalikang kuwintas ay malaki at ang oras ng pagbubukas at pagsasara ay medyo mahaba.
(5) Dahil ang medium channel sa valve body ay paikot-ikot, ang fluid resistance ay malaki at ang power consumption ay medyo malaki.
(6) Kapag ang nominal pressure PN ng medium flow direction ay ≤16MPa, ang downstream ay karaniwang pinagtibay, at ang medium ay dumadaloy paitaas mula sa ilalim ng valve disc; kapag ang nominal na presyon PN≥20MPa, ang reverse flow ay karaniwang pinagtibay, at ang daluyan ay dumadaloy pababa mula sa tuktok ng disc ng balbula upang mapataas ang pagganap ng sealing. Gayunpaman, dapat tandaan na kapag gumagamit ng stop valve, ang daluyan ay maaari lamang dumaloy sa isang direksyon at hindi maaaring baguhin ang direksyon ng daloy.
(7) Ang disc ng balbula ay madaling mabubura kapag ganap na nakabukas, kaya kailangan mong bigyang pansin kapag ginagamit ito.
Ang valve stem axis ng stop valve ay patayo sa valve seat sealing surface. Ang valve stem opening o closing stroke ay medyo maikli at may maaasahang cutting action. Ito ay angkop para sa pagputol, pag-regulate at pag-throttling ng medium.

Ductile Iron S Pattern Globe Valve
