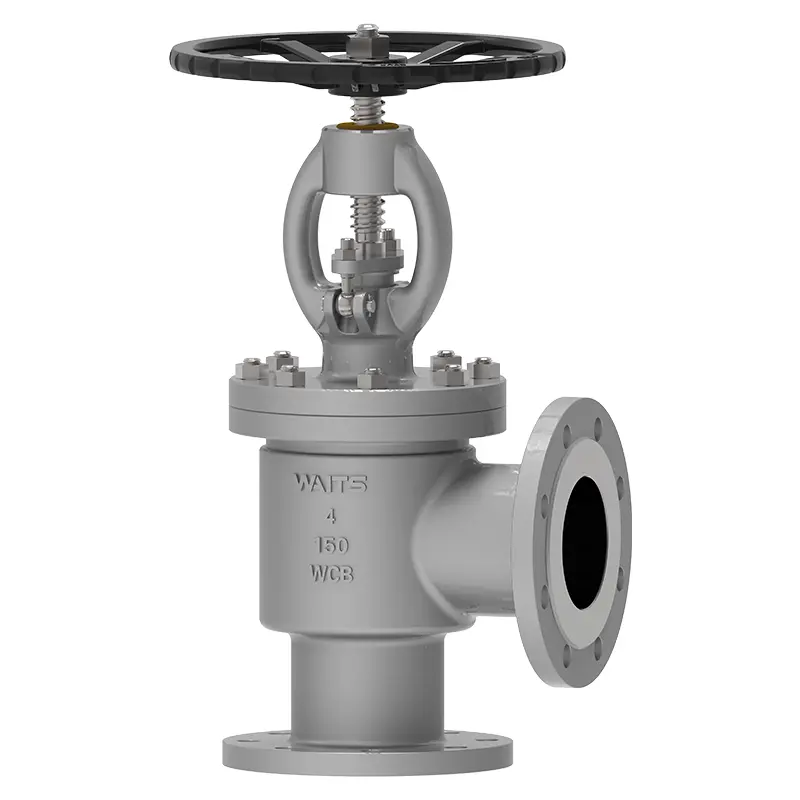

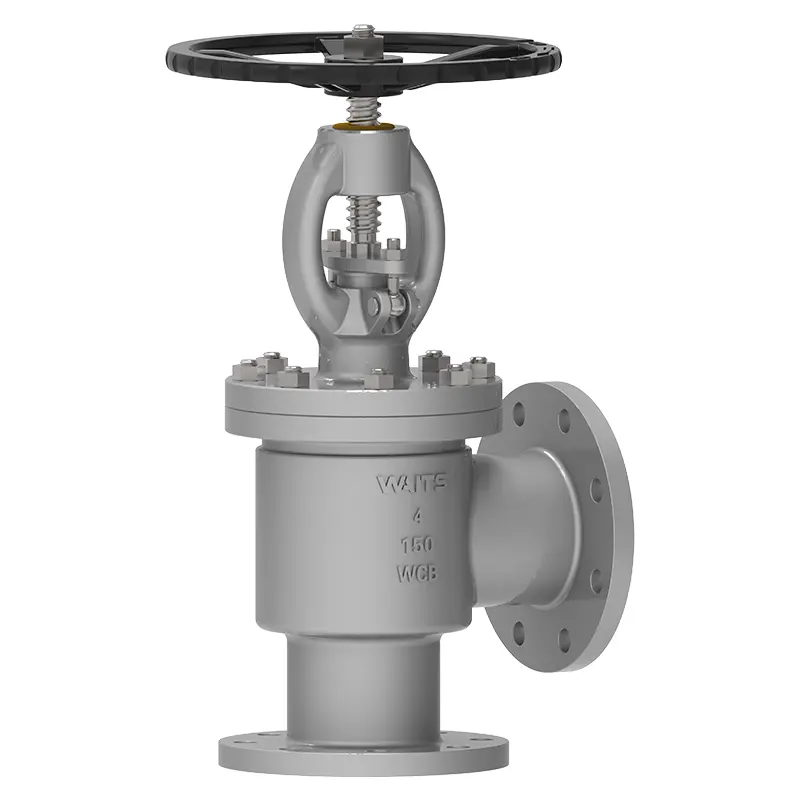

Angle Globe Valve

Kapag nahaharap ka sa isang natatanging 90-degree na flow channel piping system, dapat mong isipin ang Waits Valve High Quality Angle Globe Valve, na may malawak na hanay ng mga aplikasyon. Espesyal na gumagamit kami ng isang compact na disenyo upang makatipid ng puwang at gawing simple ang ruta ng pipeline. Kapag nahaharap ka sa isang maliit na puwang o limitadong pag -install, maaari mong gamitin ang balbula na ito.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Waits Valve Angle Globe Valve ay maaaring makontrol ang daloy ng likidong media sa pamamagitan ng pag -ikot ng stem ng balbula upang itaas o bawasan ang valve disc. Ang 90 degree na kanang anggulo ng daloy ng daloy ng channel ay sumisira sa tradisyonal na direktang kasalukuyang istraktura ng balbula, na epektibong binabawasan ang paglaban ng likido at pagkonsumo ng enerhiya. Sa mga kumplikadong aplikasyon na may limitadong puwang sa pag -install, ang compact na disenyo nito ay may halatang pakinabang, pag -save ng mga inhinyero ng maraming problema at pagbabawas ng basura ng oras sa bagay na ito.

Ang Angle Globe Valve ay isang disenyo ng balbula ng stop na may inlet at outlet na patayo sa bawat isa. Gumagamit ito ng linear na paggalaw upang ilipat ang pagsasara ng piraso sa loob at labas ng ibabaw ng balbula. Ang mga balbula ng anggulo ay karaniwang ginagamit para sa boiler feedwater at heater drain services, pati na rin ang mga pipeline valves na may limitadong espasyo. Ang balbula ay maaari ring magamit bilang isang siko. Ang balbula ay maaaring uri ng hawla, o may isang pinalawak na koneksyon sa outlet, isang paghihigpit na balbula ng balbula o isang liner ng outlet upang mabawasan ang kaagnasan, kumikislap o pinsala sa cavitation.

Pagpapatupad ng Mga Pamantayan-Anggulo ng Globe Valve
Mga Pamantayan sa Disenyo	API6D BS1873, DIN 3356, EN 13709
Pamantayang Flange	ASME B16.5, ASME B16.47-A/B, sa 1092-1/2
Koneksyon	RF, RTJ
Pagtanggap sa pagsubok	Sunog 598 EN12266
Haba ng istraktura	ASME B16.10/EN 558/DIN3203,
Mga rating ng presyon at temperatura	ASME B16.34
Pagsubok sa sunog	API607, API6FA
Mababang pamantayan sa pagtagas	API 622
Disenyo ng anti-kanal	NACE MR 0175

Application-Angle Globe Valves
Laki	Dn15 ~ dn300 （nps½ "~ 12"）
Saklaw ng presyon	PN16 ~ PN160 （Class150 ~ 900）
Saklaw ng temperatura	-29 ℃～+570 ℃
Application	Acid/Alkali Liquid, Liquefied Natural Gas, Mataas na Viscosity Oil, Underground Pipeline Network, Equipment Integration Module, atbp.
Drive Mode	Handwheel, bevel gear, electric, pneumatic, atbp.
Takip ng balbula/balbula	Mga Pagpapatawad: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Mga Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ibabaw ng sealing	Katawan, katawan na nakakabit ng haluang metal na nakabatay sa bakal, cladding hard-based alloy
Stem ng balbula	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Valve stem nut	Copper alloy
Rod	Flexible Graphite, Graphite Asbestos Packing, Polytetrafluoroethylene ...

Mga katangian ng pagganap

Sa industriya ng pataba, ang mga hamon ng balbula sa paggawa ng urea at ammonia ay kinakaing unti -unting media, pagkikristal at mataas na presyon. Naghihintay ng balbula na binuo ang anggulo ng mga balbula ng globo, na mayroong mga sumusunod na pakinabang:

Mababang presyon ng pagbagsak, nabawasan ang pagkikristal

Walang patay na anggulo, maiwasan ang kaagnasan

Isang-piraso na balbula plate at balbula stem, maiwasan ang patay na anggulo sa pagitan ng balbula plate at balbula stem

All-stellite alloy valve plate na ibabaw, bawasan ang pagsusuot

Bolted Valve Cover, Class A Sealing Valve Body-Valve Cover at Valve Body-Valve Body Flange Gasket

Mababang paglabas ng balbula ng stem ng paglabas

Walang mga bahagi ng aluminyo/tanso

Katawan, Body Cladding Iron Based Alloy, Cladding Hard-based Alloy

Ang mga balbula ng Globe Globe ay maaaring magamit para sa Acid/Alkali Liquid, Liquefied Natural Gas, Mataas na Viscosity Oil, Underground Pipeline Network, Equipment Integration Module, atbp.

Maaari mo itong itaboy sa pamamagitan ng handwheel, bevel gear, electric, pneumatic, atbp.
