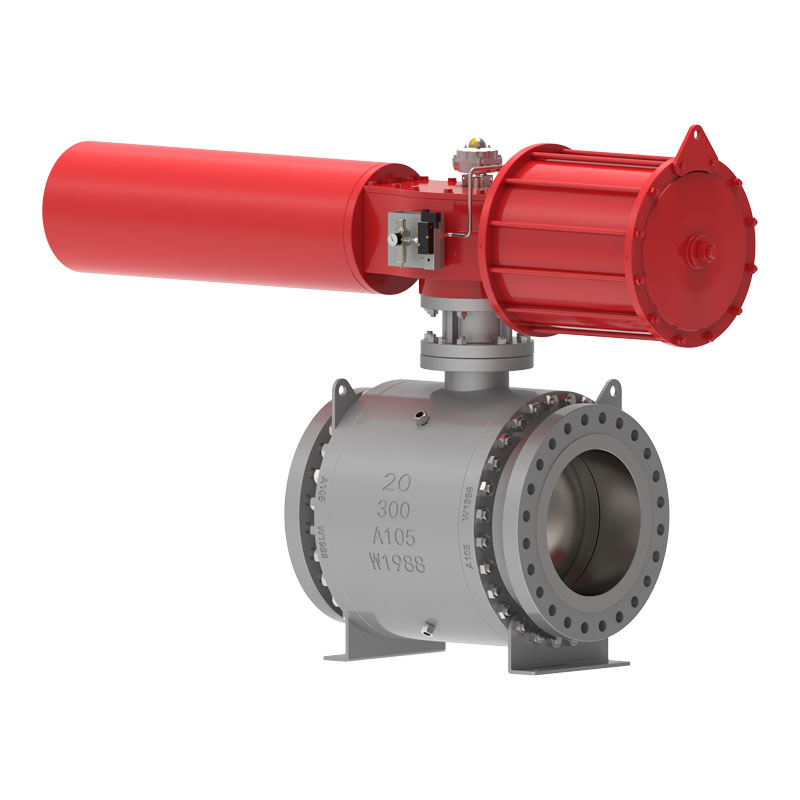

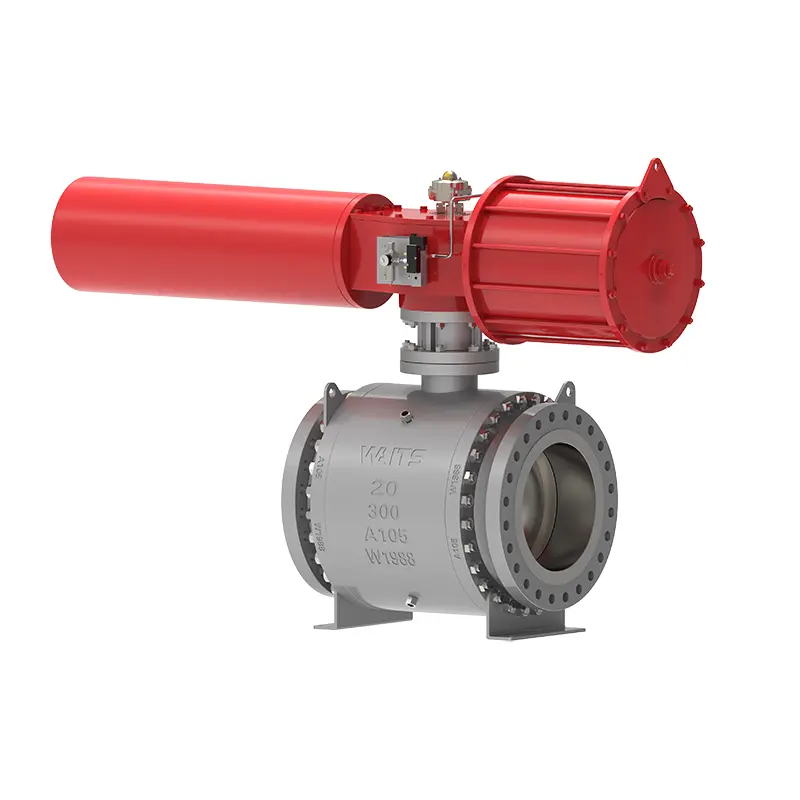

Trunnion ball valve

Ang Waits Valve, kasama ang kumpletong linya ng produksyon nito, ay maaaring magbigay sa iyo ng mga produktong balbula ng Trunnion Ball. Mayroon kaming mayamang karanasan sa disenyo ng balbula at pagmamanupaktura, iginiit ang kalidad ng produkto at mga kaugnay na serbisyo, mas gusto na mga presyo ng produkto at napapanahong paghahatid. Ganap naming isinasaalang -alang ang iba't ibang mga aplikasyon at nagpatibay ng iba't ibang mga pamantayan sa pagmamanupaktura, tulad ng API6D/ ISO17292/ BS5351, atbp.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Trunnion Ball Valve ay isang balbula ng bola ng bakal, na idinisenyo at gawa na may buong pagsasaalang -alang ng pagganap at pangkalahatang buhay na ginagamit. Ang katawan ng balbula ay hinuhuli ng mga de-kalidad na materyales, naka-install ang bola, at ang gitnang flange at leeg ay bolted. Ang valve seat sa agos at downstream ay mga solong epekto ng piston, pag -andar ng DBB. Kasabay nito, mayroong tatlong mga istraktura para sa selyo sa pagitan ng upuan ng balbula at bola:

1. Tradisyonal na istraktura ng soft seal;

2. Triangular Ring Seal Structure;

3. Hard Seal Structure.

Mga Pamantayan sa Pagpapatupad

Pamantayan sa Disenyo	API 6d, API 608, ISO 17292, Gost
Mga Pamantayan sa Flange	Asme b 16.5, asme b16.47, asme b16.25, asme b16.11, bs 12627;
Pagtatapos ng koneksyon	RF, RTJ, BW, atbp
Inspeksyon at Pagsubok	API 598, API 6d, BS 12569
Mukha sa harapan	ASME B16.10, EN 558, BS 12982, ISO 5752
Mga antas ng presyon at temperatura	ASME B16.34
Ligtas ang apoy	Sunog 6fa, apoy 607
Mababang paglabas	ISO 15848, API 622
Disenyo ng anti-kanal	NACE MR 0103, NACE MR 0175

Application

Laki	2 "-32", DN50-DN800
Rating ng presyon	Klase 150-2500, PN10-PN420
Temperatura ng pagpapatakbo	Soft Seat: -29 ~ 200 ℃, Metal Seat: -29 ~ 450 ° C.
Saklaw ng Application	I -tap ang tubig, dumi sa alkantarilya, konstruksyon, petrolyo, industriya ng kemikal, pagkain, gamot, tela, kuryente, paggawa ng barko, metalurhiya, sistema ng enerhiya, atbp.
Operator	Lever, gear, electric, pneumatic, atbp.
Materyal ng katawan	Carbon steel, hindi kinakalawang na asero, duplex hindi kinakalawang na asero, haluang metal na bakal, monel, al tanso, atbp.
Ball	Sphere: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Singsing ng suporta sa upuan ng balbula	SEAT Support Ring ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Insert ng Valve Seat	Ptfe, rptfe, nylon, devlon, peek
Stem ng balbula	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Mga tampok ng pagganap

1. Ang stem ng balbula ay idinisenyo upang maiwasan ang stem ng balbula na mai -ejected mula sa katawan ng balbula dahil sa hindi tamang operasyon.
2. Ang balbula ng Trunnion Ball ay may isang fireproof at anti-static na aparato.
3. Mga Emergency Sealing Grease Injection Ports ay dinisenyo sa balbula ng upuan ng balbula at ang selyo ng balbula ng balbula. Ang normal na sealing ay hindi umaasa sa sealing grasa. Kapag ang ibabaw ng sealing ay nasira at nagiging sanhi ng pagtagas, ang pagbubuklod ng grasa ay maaaring mai -injected para sa pag -aayos ng emerhensiya. Ang bawat port ng iniksyon ng grasa ay nilagyan ng isang balbula ng iniksyon ng grasa at isang naka-embed na one-way na balbula.
4. Ang isang balbula ng kanal ay naka -install sa pinakamababang posisyon ng katawan ng balbula upang maibulalas at alisan ng tubig ang balbula ng balbula; Ang isang balbula ng vent ay naka -install sa itaas na bahagi ng katawan ng balbula upang ma -vent at linisin ang balbula ng balbula online. Ang balbula ng kanal at balbula ng vent ay maaaring maging mga balbula ng paghihiwalay o mga espesyal na kasukasuan ng paglabas upang matiyak ang kaligtasan, pagiging maaasahan at kaginhawaan.
5. Nilagyan ito ng isang plate na koneksyon na maaaring tumugma sa iba't ibang mga aparato ng drive, kabilang ang mga hawakan, gears gears, electric, pneumatic, gas-liquid linkage, electro-hydraulic linkage, atbp.
6. Ang balbula na may mga welded end ay maaaring ayusin ang valve end material (transition section) ayon sa grade na materyal ng pipeline ng gumagamit upang matiyak ang kakayahang umangkop at weldability ng lakas ng materyal. Para sa mga balbula na may mga manggas sa magkabilang dulo, ang haba ng mga manggas ay maaaring matiyak na ang mga on-site na operasyon ng hinang ay hindi nakakaapekto sa mga materyales sa sealing.
7. Buried Design. Para sa mga inilibing na mga balbula, ang stem ng balbula ay pinalawak ayon sa mga pangangailangan ng proyekto upang mapadali ang mga operasyon sa itaas, at ang kaukulang iniksyon ng grasa, ang paglabas ng dumi sa alkantarilya at mga aparato ay pinalawak mula sa pipe hanggang sa lupa. Ang taas ng inilibing at nakataas na balbula ay ibinibigay ng customer.

Trunnion Ball Valve
