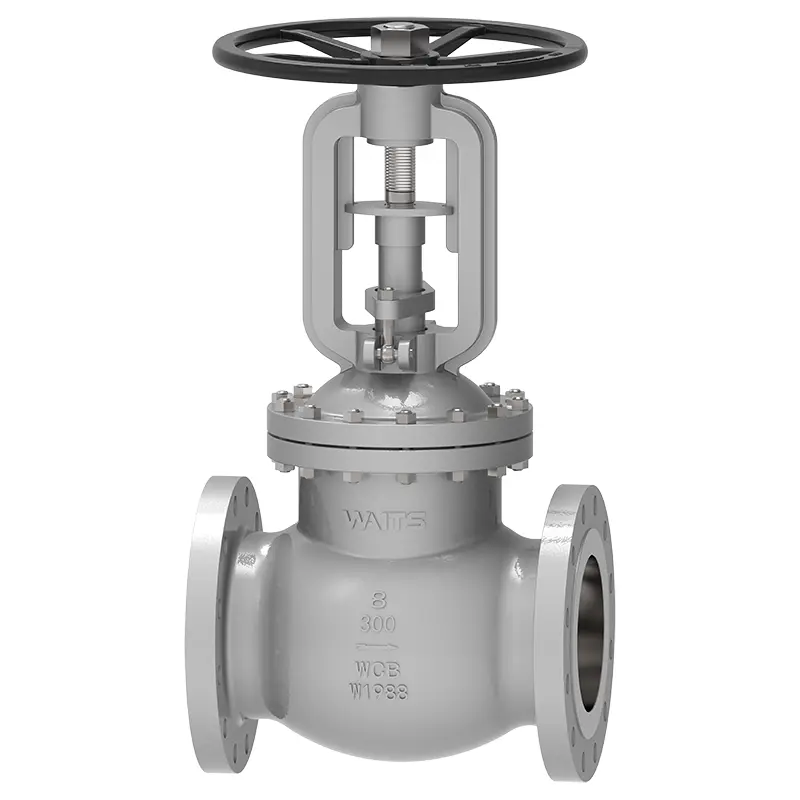

Bellow Seal Globe Valve

Ang Bellow Seal Globe Valve ay isang maaasahang balbula na ginawa ng Waits. Ang produkto ay maaaring magamit sa pag -init ng lunsod, paghahatid ng gas, mga pipeline ng singaw at malalaking proyekto ng conservancy ng tubig. Ito ay may kalamangan sa presyo at kinikilala ng maraming mga customer sa pabrika sa ibang bansa. Malawakang ibinebenta ito sa Italya, Pransya, Espanya sa Europa, at Saudi Arabia, Iran, Israel sa Gitnang Silangan.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang balbula ng Bellow Seal Globe ay welded sa pamamagitan ng awtomatikong pag -ikot ng welding upang makabuo ng isang metal na hadlang sa pagitan ng daluyan ng likido at ang kapaligiran, tinitiyak ang zero na pagtagas ng disenyo ng stem ng balbula. Ang panloob na istraktura ng balbula na ito ay isang istraktura ng bellows. Ang mas mababang dulo ng hindi kinakalawang na asero bellows ay welded sa balbula ng balbula upang maiwasan ang proseso ng likido mula sa pagwawasto ng balbula ng balbula. Ang kabilang dulo ay inilalagay sa pagitan ng katawan ng balbula at takip ng balbula upang makabuo ng isang static na selyo. Ang dobleng disenyo ng sealing ay pinagtibay. Kung nabigo ang mga bellows, maiiwasan din ng balbula ng balbula ang pagtagas. Ang mga bellows ay welded sa balbula ng balbula upang mapanatili ang matatag na pagganap ng operating at maiwasan ang panginginig ng balbula ng balbula na sanhi ng panginginig ng balbula ng valve. Ito ay pinaka -angkop para sa mga pipeline na may singaw, nasusunog, sumasabog, thermal oil, mataas na kadalisayan, nakakalason at iba pang media.

Mga Pamantayan sa Pagpapatupad

Pamantayan sa Disenyo	Ng 3356, asme b16.34, gost
Mga Pamantayan sa Flange	DIN2543-2545 ， ASME B16.5 ， ASME B16.47
Pagtatapos ng koneksyon	RF, RTJ, BW, atbp.
Inspeksyon at Pagsubok	Ng 3230, API 598, Gost
Mukha sa harapan	Ng 3203, asme b16.10, gost
Mga rating ng presyon at temperatura	ASME B16.34
Pagsubok sa Fireproof	API607, API6FA
Mababang Mga Pamantayan sa Pagtagas	ISO 15848-1, API 622
Disenyo ng anti-kanal	NACE MR 0103, NACE MR 0175

Application

Laki	2 "-24", DN50 DN600
Rating ng presyon	Klase 150-1500, PN10-PN260
Temperatura ng pagpapatakbo	-20 ℃ ~ 350 ℃
Saklaw ng Application	I -tap ang tubig, dumi sa alkantarilya, konstruksyon, petrolyo, industriya ng kemikal, pagkain, gamot, tela, kuryente, paggawa ng barko, metalurhiya, sistema ng enerhiya, atbp.
Operator	HW, gear, electric, pneumatic, atbp.
Materyal ng katawan	Carbon steel, hindi kinakalawang na asero, duplex hindi kinakalawang na asero, haluang metal na bakal, monel, al tanso, atbp.
Ibabaw ng sealing	Katawan, katawan na nakakabit ng haluang metal na nakabatay sa bakal, cladding hard-based alloy
Stem ng balbula	F6A F304 F316 F51 F53 Monel K500
Valve stem nut	Copper alloy
Pag -iimpake	Flexible Graphite, Graphite Asbestos Packing, Polytetrafluoroethylene ...

Mga kalamangan ng balbula ng globo ng selyo ng Bellow

1. Makatuwirang istraktura ng produkto, maaasahang pagganap ng sealing, magandang hitsura;

2. CO-based hard alloy surfacing sa sealing ibabaw, mahusay na paglaban sa pagsusuot, paglaban ng kaagnasan, pagganap ng anti-friction, mahabang buhay ng serbisyo;

3. Valve stem tempering at ibabaw nitriding paggamot, na may mahusay na anti-corrosion at anti-friction na pagganap;

4. Bellow Seal Globe Valve Double Seal, mas maaasahang pagganap;

5. Ang indikasyon ng posisyon ng pag -aangat ng balbula, mas madaling maunawaan;

6. Ang mga bahagi ng materyal, flange at laki ng hinang na laki ng welding ay maaaring makatwirang napili ayon sa aktwal na mga kondisyon o mga kinakailangan ng gumagamit upang matugunan ang iba't ibang mga pangangailangan sa engineering.

Mga Tampok ng Produkto ng Bellow Seal Globe Valve:

1. Double Sealing Design (Bellows + Packing). Kung nabigo ang mga bellows, maiiwasan din ng balbula ng balbula ang pagtagas at matugunan ang mga pamantayan sa pagbubuklod sa internasyonal;

2. Walang pagkawala ng likido, bawasan ang pagkawala ng enerhiya, at pagbutihin ang kaligtasan ng kagamitan sa pabrika;

3. Mahabang buhay ng serbisyo, bawasan ang mga oras ng pagpapanatili, at bawasan ang mga gastos sa operating;

4. Malakas at matibay na disenyo ng sealing ng bellows ay nagsisiguro ng zero na pagtagas ng stem ng balbula at nagbibigay ng mga kondisyon na walang pagpapanatili;

5. Ang upuan ng gas medium valve ay nagpatibay ng PTFE soft sealing material upang mapabuti ang pagbubuklod ng balbula na ito;

6. Ang upuan ng mataas na temperatura na lumalaban sa balbula ay nagpatibay ng conical hard seal upang makamit ang zero na pagtagas ng pagganap ng airtight;
