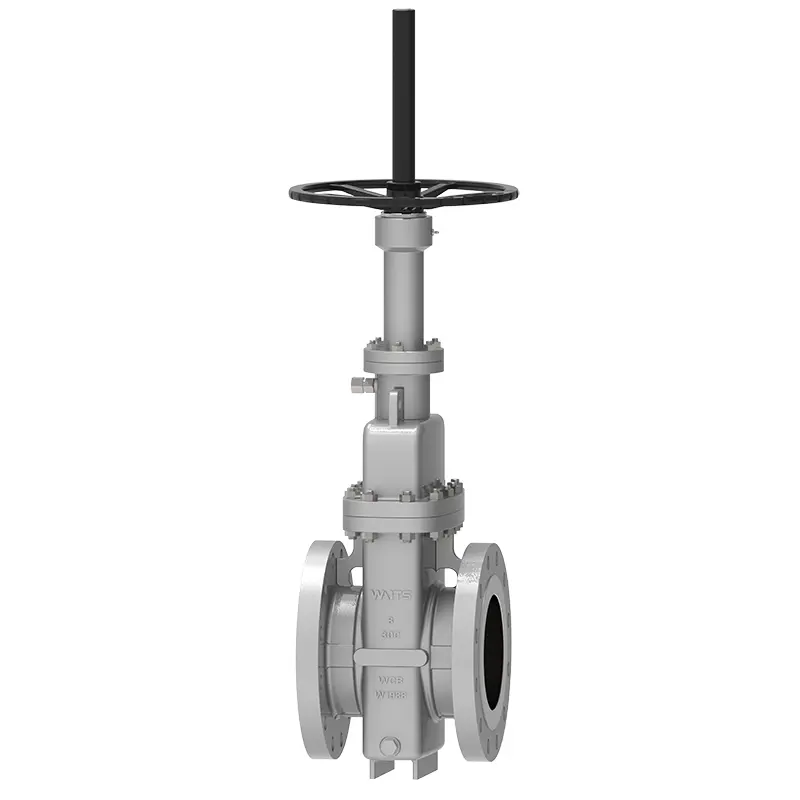

Solong disc flat gate valve

Ang solong disc flat gate valve ay isang sliding valve na may kahanay na gate bilang ang pagsasara ng bahagi. Ang pagsasara nito ay isang solong gate, at ang pagpindot na puwersa ng gate sa upuan ng balbula ay kinokontrol ng medium pressure na kumikilos sa lumulutang na gate o lumulutang na upuan ng balbula. Ang balbula ng flat gate na binuo at ginawa ng Waits ay may mga katangian ng pagkalastiko at preload, istruktura ng balbula ng balbula na may sabay na pagbubuklod ng mga upstream at downstream na mga upuan ng sealing, balbula ng balbula na may pag-andar sa sarili, at ang balbula ng balbula at balbula ay independiyenteng. Ayon sa mga kinakailangan ng customer, ang gate ay maaaring nahahati sa mga uri na may mga butas ng pag -iiba, nang walang mga butas ng pag -iiba, nababagay na gate, atbp.

Mga Pamantayan sa Pagpapatupad

Application

Mga tampok ng pagganap

Mayroong tatlong uri ng mga istruktura ng katawan ng balbula: paghahagis, hinang at pag -alis.
Ang nag-iisang disc flat gate valve ay nagpatibay ng isang istraktura na may isang O-singsing na selyo at isang lumulutang na upuan ng balbula na may preload, na ginagawang selyo ang flat gate na bidirectionally na selyadong nasa inlet at outlet. At ang pagbubukas at pagsasara ng metalikang kuwintas ng istraktura na ito ay 1/2 lamang ng isang ordinaryong balbula, kaya ang balbula ay madaling mabuksan at sarado. Ang upuan ng balbula ay nagpatibay ng isang malambot na singsing na sealing, na may dobleng selyo ng malambot na ibabaw ng sealing sa metal at metal sa metal, at ang malambot na ibabaw ng sealing ay pinupunasan din ang dumi ng gate. Mayroong isang balbula ng iniksyon ng grasa sa isang tabi ng balbula, at ang grasa ay pumapasok sa ibabaw ng sealing sa pamamagitan ng grasa na injector at ang butas ng iniksyon ng grasa ng upuan ng balbula upang makamit ang epekto ng emergency sealing. Upang mapalawak ang buhay ng serbisyo, ang gate ay nilagyan ng isang butas ng gabay upang maprotektahan ang ibabaw ng sealing mula sa daluyan na pagguho, at palaging umaangkop sa ibabaw ng sealing kung ang balbula ay ganap na bukas o ganap na sarado. Kapag ang balbula ay ganap na bukas, ang channel ng balbula ay makinis at tuwid, ang koepisyent ng paglaban ng daloy ay napakaliit, at halos walang pagkawala ng presyon. Ang pipeline ay maaaring malinis ng isang pipe cleaner.
Ang nag-iisang disc flat gate valve na ito ay nagpatibay ng isang istraktura ng packing na may kakayahan sa self-sealing, hindi na kailangang ayusin nang madalas, at napakadaling buksan at isara. Ang pagganap ng sealing ay maaasahan, at ang packing ay nilagyan ng isang pandiwang pantulong na istraktura ng iniksyon ng grasa, na malulutas ang problema na ang pag -iimpake ng mga pangkalahatang balbula ay malamang na tumagas. Kapag sarado ang balbula, ang mataas na presyon sa panloob na lukab ay maaaring awtomatikong mai -load upang matiyak ang ligtas na paggamit. Ang produkto ay isang ganap na nakapaloob na istraktura na may mahusay na pagganap ng proteksyon at maaaring magamit sa lahat ng mga kondisyon ng panahon. Ang balbula ay nilagyan ng isang tagapagpahiwatig ng posisyon upang ipakita ang posisyon ng pagbubukas at pagsasara ng balbula. Ang nangungunang uri ng paglo -load ay maaaring makatipid ng oras at gastos sa panahon ng pagpapanatili.
