Flanged Forged Steel Gate Valve

Ang paghihintay ay ang iyong mapagkakatiwalaang pagpipilian para sa pagbili ng flanged forged steel gate valve. Mayroon kaming maraming taon ng karanasan sa industriya, ang industriyal na kadena ay maaaring maging mass-produce, ang supply ay matatag, ang presyo ay maganda, at ang mga benta ay maganda sa Middle East at North America. Ang produkto ay gawa sa mataas na kalidad na forged steel, na may mahusay na sealing, tibay, madaling operasyon, at maaaring tumpak na kontrolin ang daloy ng media, na angkop para sa iba't ibang mga pang-industriya na pipeline system.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang kalidad ng mga huwad na bahagi ng bakal ay mas mataas kaysa sa mga bahagi ng cast steel, at maaari nilang mapaglabanan ang epekto ng mga palo. Ang plasticity, tigas at iba pang mga mekanikal na katangian ay mas mataas din kaysa sa mga bahagi ng cast steel. Ang diameter ng flanged forged steel gate valve ay karaniwang hindi hihigit sa DN80, at karamihan sa mga ito ay mga pinababang disenyo ng diameter. Kung ikukumpara sa cast steel gate valves na may parehong diameter, ang flow rate ay bahagyang mas maliit, ngunit ang pressure at temperature range na maaari nilang mapaglabanan ay mas mataas kaysa sa cast steel valves, at ang sealing performance ay mas mahusay kaysa sa cast steel gate valves. , at mas mahaba ang buhay ng serbisyo. Ang direksyon ng daloy ng daluyan ay hindi pinaghihigpitan tulad ng ibang mga gate valve.

Pamantayan sa Pagpapatupad

Mga pamantayan sa disenyo	API602, ASME 16.34, BS 5352, BS 6364;
Mga pamantayan ng flange	Ang SW Socket welding ay nagtatapos ayon sa ASME B16.11, BW butt end ng ASME B16.25, NPT threaded connectors ayon sa ASME B1.20.1
Mga paraan ng koneksyon	SW, NPT, BW, RF, RTJ
Pagsubok at pagtanggap	API 602/API 598
Haba ng istruktura	Socket welding/threaded end forged steel gate valve structure haba ayon sa mga pamantayan ng pabrika Flanged end/butt welding end forged steel gate valve ayon sa ASME B16.10
Mga antas ng presyon at temperatura	ASME B16.34,
Mababang pamantayan ng pagtagas	ISO 15848-1, API 622
Anti-corrosion na disenyo	NACE MR 0103，NACE MR 0175

Aplikasyon

Sukat	NPS1/4″~NPS3″ DN6~DN80
Saklaw ng presyon	CL150~ CL2500 PN10~ PN420
Saklaw ng temperatura	；-40°C ~ +600°C
Saklaw ng aplikasyon	Tubig sa gripo, dumi sa alkantarilya, konstruksiyon, petrolyo, industriya ng kemikal, pagkain, gamot, tela, kuryente, paggawa ng barko, metalurhiya, sistema ng enerhiya, atbp.
Drive mode	Turbine, pneumatic, electric
Katawan ng balbula/takip ng balbula	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Valve plate/valve seat	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Alloy 20, Monel
Balbula stem	F6A F304 F316 F51 F53 Monel K500...
Balbula stem nut	tansong haluang metal...
Pag-iimpake	Flexible graphite, graphite asbestos packing, polytetrafluoroethylene...

Mga Tampok ng Pagganap

1. Ang mga pangunahing bahagi ay huwad. Ang flanged forged steel gate valve ay may tatlong uri ng middle cavity seal: bolted bonet, welded bonet at middle cavity pressure self-tightening seal structure.
2. Ang bolted na bonnet ay nangangahulugan na ang valve body at bonnet ay konektado sa mga bolts at nuts, at tinatakan ng spiral wound gasket (gawa sa stainless steel wire clips at flexible graphite). Maaari ding gamitin ang koneksyon ng metal na singsing kapag may mga espesyal na pangangailangan ang mga customer.
3. Ang welded bonnet ay nangangahulugan na ang valve body at bonnet ay konektado sa mga thread at ganap na hinangin. Magagamit din ang ganap na welded na koneksyon kapag may mga espesyal na pangangailangan ang mga customer.
4. Ang gitnang lukab ng 900Ib, 15001b, at 25001b ay gumagamit ng isang istraktura ng selyo na nagpapahigpit sa sarili ng presyon, at ang pagganap ng sealing ay tumataas sa pagtaas ng panloob na presyon, na may mataas na pagiging maaasahan.
5. Ang channel ay makinis at ang flow coefficient ay maliit. Ang ibabaw ng sealing ay hindi gaanong nabubulok at nabubulok ng daluyan.
6. Ang sealing surface ay gawa sa alloy steel o hard alloy, na may magandang wear resistance at abrasion resistance.
7. Ginagamit ang flexible graphite filler, maaasahan ang sealing, at magaan at flexible ang operasyon.
8. Ang direksyon ng daluyan ng daloy ay hindi pinaghihigpitan, walang gulo, at hindi nababawasan ang presyon.
9. Ang pagpapalit at pagpapanatili ng packing ay maaaring isagawa sa estado ng online shutdown, na maginhawa at mabilis nang hindi naaapektuhan ang pagpapatakbo ng system.
10. Ang hugis ay simple, ang haba ng istraktura ay maikli, ang proseso ng pagmamanupaktura ay mabuti, at ang saklaw ng aplikasyon ay malawak.

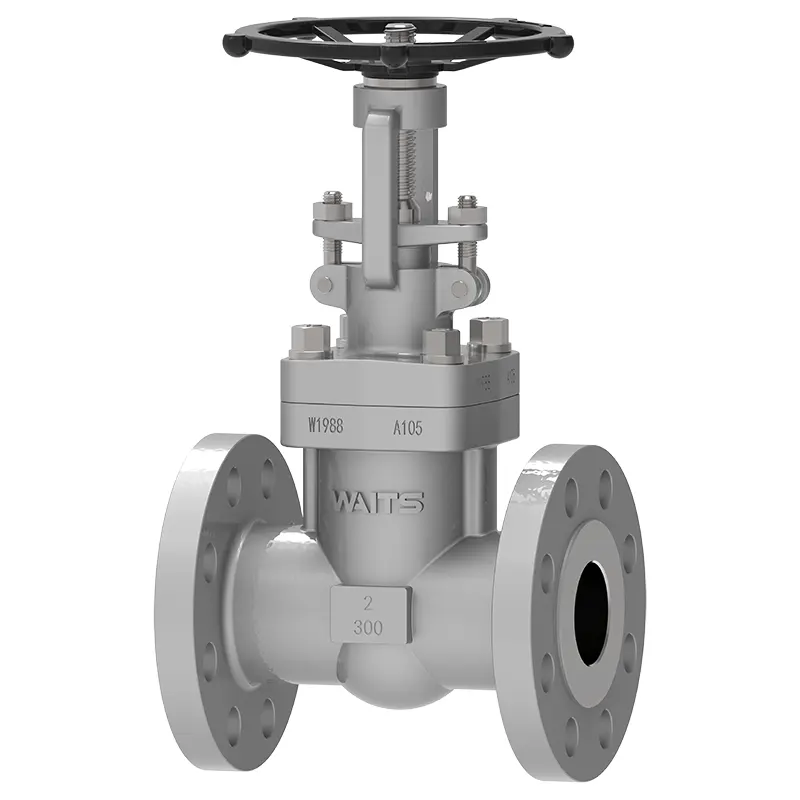

Flanged Forged Steel Gate Valve
