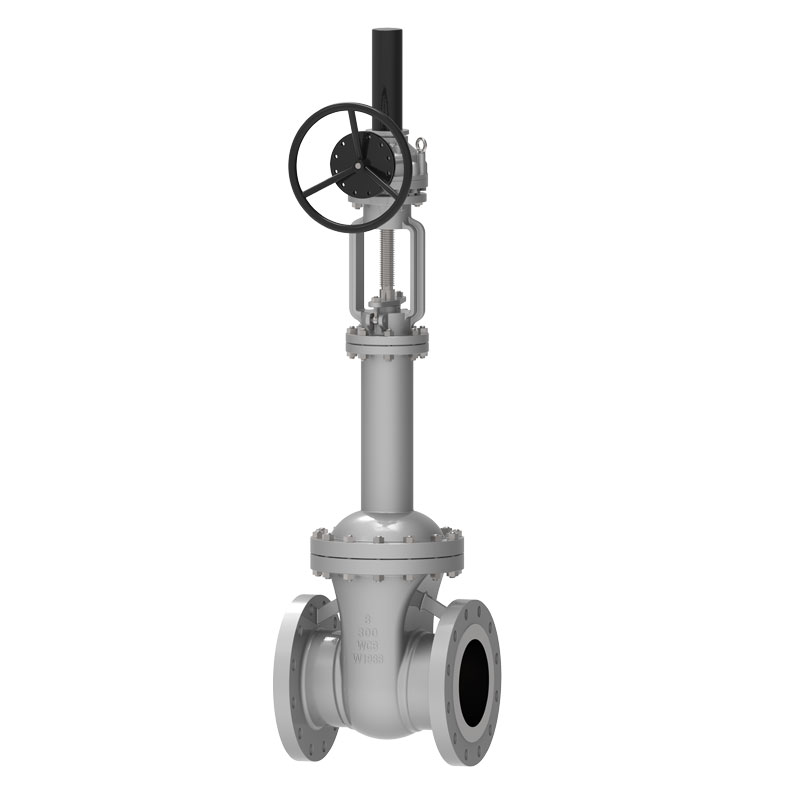

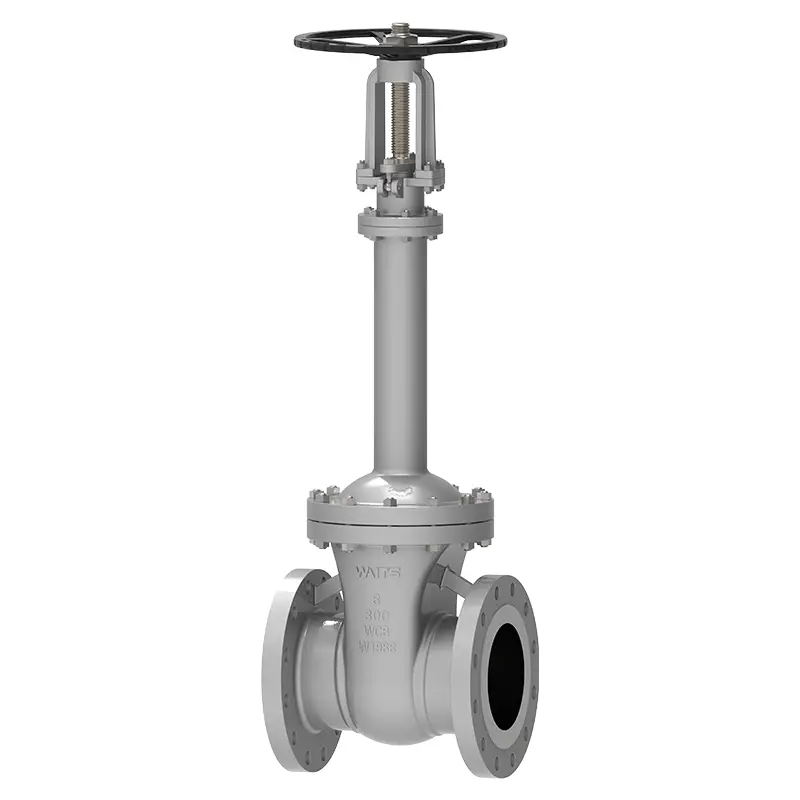

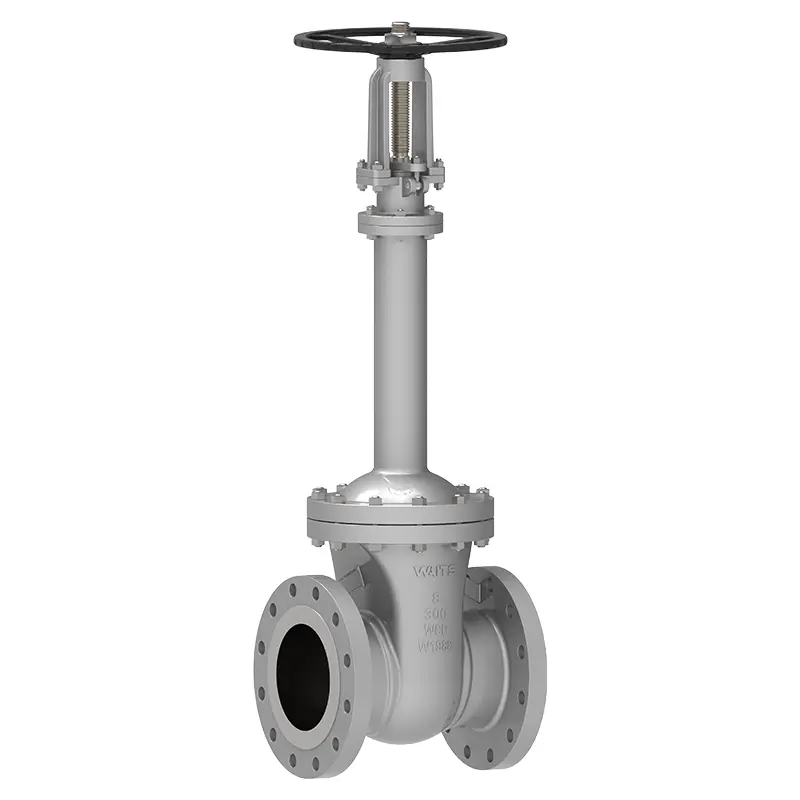

Bellows Gate Valve

Kung naghahanap ka ng de-kalidad na balbula ng gate ng Bellows, ang paghihintay ay maaaring maging mapagkakatiwalaang pagpipilian mo. Bilang isang nakaranas na tagagawa ng balbula at tagapagtustos sa industriya, ang balbula ng gate ng Bellows ay malawakang ginagamit namin sa pag-init ng lunsod, paghahatid ng gas, mga pipeline ng singaw at malakihang mga proyekto ng konserbasyon ng tubig, at kinikilala ng mga customer sa maraming mga bansa sa Europa at Gitnang Silangan.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang balbula ng gate ng Bellows ay bumubuo ng isang hadlang ng metal sa pagitan ng daluyan ng likido at ang kapaligiran sa pamamagitan ng awtomatikong pag -ikot ng welding, na isang disenyo na nagpoprotekta sa balbula ng balbula mula sa pagtagas.
Ang istraktura ng bellows ay ginagamit sa loob, at ang mas mababang dulo ng hindi kinakalawang na asero na mga bellows ay welded sa balbula ng balbula upang maiwasan ang proseso ng likido mula sa pag -corroding ng stem ng balbula. Ang kabilang dulo ay inilalagay sa pagitan ng katawan ng balbula at takip ng balbula upang makabuo ng isang static na selyo. Ang dobleng disenyo ng sealing ay mas ligtas. Kung nabigo ang mga bellows, maiiwasan din ng balbula ng balbula ang pagtagas.
Ang mga bellows ay welded sa balbula ng balbula upang mapanatili ang matatag na pagganap ng operating at maiwasan ang panginginig ng balbula ng balbula na sanhi ng panginginig ng balbula ng valve. Ang balbula ng gate ng Bellows ay pinaka -angkop para sa mga pipeline na may singaw, nasusunog, paputok, thermal oil, mataas na kadalisayan, nakakalason at iba pang media.

Mga Pamantayan sa Pagpapatupad

Mga Pamantayan sa Disenyo	Din3356 ， asme b16.34
Mga Pamantayan sa Flange	DIN2543-2545, ASME B16.5, ASME B16.47
Mga Paraan ng Koneksyon	RF,
Pagsubok at pagtanggap	DIN3230, apoy 598
Haba ng istruktura	DIN3203, ASME B16.10
Mga rating ng presyon at temperatura	Asme b16.34 、
Pagsubok sa Fireproof	API607, API6FA
Mababang Mga Pamantayan sa Pagtagas	ISO 15848-1, API 622
Disenyo ng anti-kanal	NACE MR 0103, NACE MR 0175

Application

Laki	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Saklaw ng presyon	CL150 ~ CL1500 PN10 ~ PN260
Saklaw ng temperatura	-20 ℃ ~ 350 ℃
Saklaw ng Application	I -tap ang tubig, dumi sa alkantarilya, konstruksyon, petrolyo, industriya ng kemikal, pagkain, gamot, tela, kuryente, paggawa ng barko, metalurhiya, sistema ng enerhiya, atbp.
Drive Mode	Handwheel, bevel gear, electric, pneumatic, atbp.
Takip ng balbula/balbula	.
Ibabaw ng sealing	Katawan, katawan na nakakabit ng haluang metal na nakabatay sa bakal, cladding hard-based alloy
Stem ng balbula	F6A F304 F316 F51 F53 Monel K500
Valve stem nut	Copper alloy
Pag -iimpake	Flexible Graphite, Graphite Asbestos Packing, Polytetrafluoroethylene ...

Mga tampok ng pagganap

Kalamangan
1. Ang balbula ng gate ng Bellows ay may isang makatwirang istraktura, maaasahang pagganap ng sealing at magandang hitsura;
2. Ang ibabaw ng sealing ay welded na may co-based hard alloy, na kung saan ay lumalaban, lumalaban sa kaagnasan, lumalaban sa alitan at may mahabang buhay ng serbisyo;
3. Ang balbula ng balbula ay naiinis at nitrided sa ibabaw, na may mahusay na kaagnasan at paglaban sa alitan;
4. Ang dobleng disenyo ng sealing ay pinagtibay, at ang pagganap ay mas maaasahan;
5. Ang indikasyon ng posisyon ng pag -angat ng balbula ay mas madaling maunawaan;
6. Ang materyal ng mga bahagi, ang laki ng numero ng welding ng flange at puwit ay maaaring makatwirang napili alinsunod sa aktwal na sitwasyon o mga kinakailangan ng gumagamit upang matugunan ang iba't ibang mga pangangailangan sa engineering.

Mga Tampok:
1. Ang dobleng disenyo ng sealing ay isang bellows + valve stem packing. Kung nabigo ang mga bellows, maiiwasan din ng balbula ng balbula ang pagtagas;
2. Walang pagkawala ng likido at mababang pagkawala ng enerhiya;
3. Mahabang buhay ng serbisyo, na tumutulong upang mabawasan ang bilang ng pagpapanatili;
4. Ang upuan ng gas medium valve ay nagpatibay ng PTFE soft sealing material, na tumutulong upang mapabuti ang pagbubuklod ng balbula ng gate ng bellows;
5. Ang upuan ng balbula ay nagpatibay ng isang conical hard seal, na lumalaban sa mataas na temperatura at may mahusay na airtightness;
