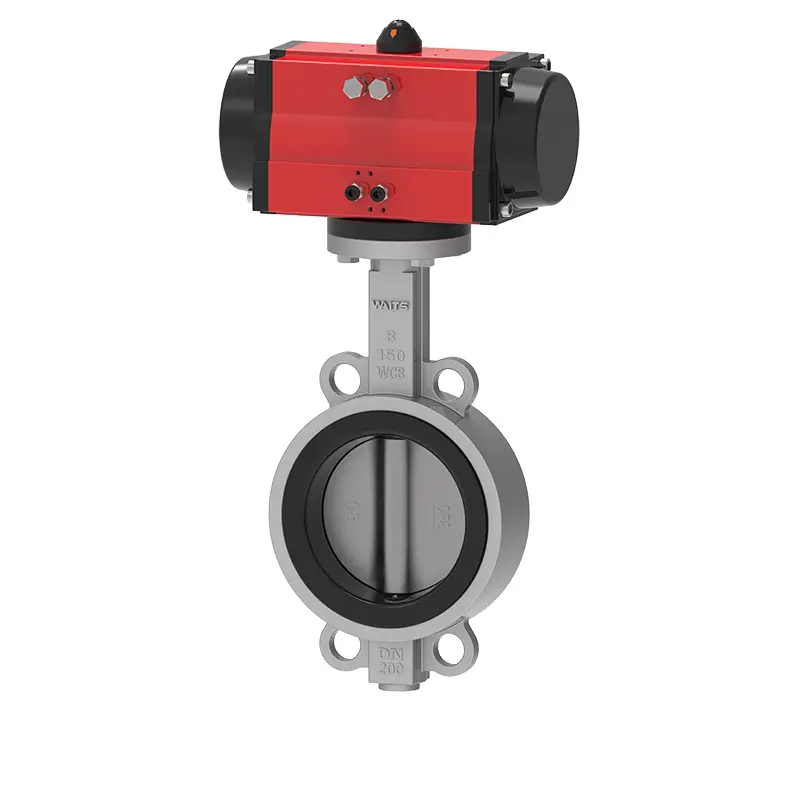

Ang pneumatic wafer soft seated butterfly valve

Ang mga paghihintay ay nakaranas sa paggawa ng mga pneumatic valves, at ang pneumatic wafer soft seated butterfly valve ay isa sa mga produkto nito. Sinanay namin ang aming sariling propesyonal na koponan at may mga base ng produksiyon sa Tianjin at Wenzhou, na may matatag na supply at mapagkumpitensyang presyo. Ang materyal na balbula ng pneumatic butterfly na ito ay ligtas at palakaibigan, at maaari ring magamit sa mga industriya na may kaugnayan sa pagkain.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Waits Valve's pneumatic wafer soft seated butterfly valve ay gumawa ng mga pagsasaayos sa disenyo mula sa aspeto ng pagganap. Sa pamamagitan ng maingat na disenyo, pananaliksik at pag -unlad at pagmamanupaktura, nagbibigay ito ng mga customer sa pandaigdigang merkado na may mas mahusay na mga produkto at karanasan sa paggamit.

1. Gumamit ng lubos na nababanat na goma ng balbula ng balbula

Ang nilalaman ng goma ng upuan ng balbula ng EPDM ay 50%, at ginagaya namin ang higit sa 10,000 pagbubukas at pagsasara ng mga pagsubok upang matiyak ang katatagan ng pagganap ng sealing at walang pagtagas.

Ang pangunahing mga kaugnay na katangian ng balbula na ito ay ang mga sumusunod: baybayin Isang katigasan/degree 72 ± 3, 200%tensile stress/mpa≥6, tensile lakas mPa≥15, pagpahaba sa break/%≥350, permanenteng pagpapapangit sa break/%≦ 10, lakas ng luha/kn.m-1≥35, compression permanent deformation (70 ℃*22h, compression rate 25%)/%≦ 20.

Bilang karagdagan, ang upuan ng balbula ay dinisenyo bilang isang malawak na gilid. Kung ikukumpara sa makitid na upuan ng balbula ng gilid, ang malawak na upuan ng balbula ng gilid ay may mas malawak na ibabaw ng contact na may pipeline flange, at ang diameter ay maaaring maabot ang halos 20mm, na may mas mahusay na pagganap ng sealing.

2. Ang butterfly plate at valve shaft ay konektado nang walang mga pin, na hindi magiging sanhi ng pagtagas at kaagnasan dahil sa pag -install ng mga pin. Bilang karagdagan, ang pamamaraan ng pag -disassembling ng valve shaft ay napaka -simple, na ginagawang madali upang palitan ang upuan ng balbula.

3. Ang katawan ng balbula ay nilagyan ng isang aparato na anti-pagkalat, na mas ligtas na gagamitin sa pipeline.

Mga Pamantayan sa Pagpapatupad

Pamantayan sa Disenyo	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Tapusin ang pamantayan	Mga Pamantayan sa Pagpapatupad ANSI B16.1 Cl. 125lb at B16.5 Cl. 150lb Ng 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 at PN16 Bilang 2129 Table D at E BS 10 Table D at E MSS SP44 Cl. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 at PN16 ISO 7005 PN6, PN10 at PN16
Inspeksyon at Pagsubok	API 598 ISO 5208 EN 12266
Mukha sa harapan	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Nangungunang flange	ISO 5211

Application

Temperatura ng pagpapatakbo	-45 ℃ ~+150 ℃
Laki	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Working Pressure / CWP	16bar 10bar
Shell	24bar 15bar
Selyo	18bar 10bar
Air test	6bar 6bar
Operating environment	Ballast at Bilge System Chemical Processing Desalination halaman, pagbabarena rigs, inuming tubig Dry powder, pagkain at inumin, mga halaman ng gas Industriya ng pagmimina ng HAVC, industriya ng papel, paghawak ng buhangin, tubig sa dagat, industriya ng asukal Thermo Technical Water Treatment Water Water
Paraan ng Pagmamaneho	Kamay ng gear ng gear ng gear ng gear ng kamay
Katawan	Cast iron ductile iron carbon steel hindi kinakalawang na asero al-tanso
Disc	Cast iron ductile iron carbon steel hindi kinakalawang na asero al-tanso
Stem	2CR13 F304 F316 F51 F53 Monel K500
Upuan	BUNA NBR EPDM Viton Ptfe Hepdm Neoprene Hypalon Natural Rubber

Mga tampok ng pagganap

1. Ang pneumatic wafer soft seated butterfly valve ay isang maliit, magaan na balbula na madaling i -disassemble at pag -aayos.

2. Ang istraktura ng balbula ay simple sa disenyo at compact sa kabuuan. Ang bilis ng pagbubukas at pagsasara sa panahon ng operasyon ay maaaring umabot sa 90.

3. Sa panahon ng operasyon, ang metalikang kuwintas ay maliit at mas maraming pag-save ng paggawa.

4. Sa mga tuntunin ng mahalagang pagganap ng sealing ng balbula, nagsasagawa kami ng mahigpit na mga pagsubok sa gas upang makamit ang zero na pagtagas.

5. Bilang isang propesyonal na tagagawa, isinasaalang -alang namin ang mga pasadyang pangangailangan ng mga customer. Ang pneumatic wafer soft seated butterfly valve ay maaaring pumili ng iba't ibang mga sangkap ng sangkap at angkop para sa iba't ibang media na may malawak na hanay ng mga aplikasyon.

6. Ang mga katangian ng daloy ay may posibilidad na maging linear at ang pagganap ng pagsasaayos ay mabuti.

7. Sa pamamagitan ng pagsubok, ang produkto ay maaaring mabuksan at sarado nang libu -libong beses at may mahabang buhay ng serbisyo.
