Pneumatic flanged metal na nakaupo ng balbula ng butterfly

Naghahanap ng pneumatic flanged metal na nakaupo na butterfly valve? Kung gayon bakit hindi pumili ng paghihintay! Kami ay isang malaking tagagawa ng balbula na may pandaigdigang punong -himpilan sa Wenzhou, China, pagsasama ng disenyo, paggawa at pagbebenta, at maibigay sa iyo ang komprehensibong serbisyo at suporta sa propesyonal. Ang balbula na ito ay maaaring magamit sa iba't ibang mga industriya, kabilang ang ngunit hindi limitado sa bakal, kuryente, petrolyo, engineering engineering, atbp.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang pneumatic flanged metal na nakaupo na butterfly valve ay isang balbula na napaka sopistikado mula sa hilaw na materyal na pagpili hanggang sa disenyo at pagmamanupaktura. Ito ay isang balbula na nagse-save ng enerhiya na may medyo mahabang buhay ng serbisyo. Ang balbula ay binubuo ng mga pangunahing sangkap tulad ng balbula ng katawan, butterfly plate, sealing singsing, mekanismo ng paghahatid, atbp. Ito ay nagpatibay ng dalawang-dimensional o three-dimensional na disenyo ng prinsipyo ng prinsipyo at nalalapat ang bagong teknolohiya sa pagproseso tulad ng nababanat na sealing o mahirap at malambot na multi-layer sealing.

Sa mga tuntunin ng pagganap, ang balbula ng butterfly na ito ay may maliit na operating metalikang kuwintas, paglaban ng kaagnasan, paglaban ng mataas na temperatura, paglaban ng pagsusuot, kakayahang umangkop sa iba't ibang uri ng media, pangkalahatang maaasahang pagganap, mas mahusay at maginhawa.

Mga Pamantayan sa Pagpapatupad

Mga Pamantayan sa Disenyo	API 609, Awwa C504 ， Ain 593
Mga Pamantayan sa Flange	Asme b 16.5, asme b16.47, in
Mga Paraan ng Koneksyon	RF,
Pagsubok at pagtanggap	API 598 、 EN 12266-1, ISO 5208
Haba ng istruktura	API 609, SME B16.10 ， at 558, ISO 5752
Mga antas ng presyon at temperatura	Asme b16.34 、
Mababang Mga Pamantayan sa Pagtagas	ISO 15848-1, API 622
Disenyo ng anti-kanal	NACE MR 0103 ， NACE MR 0175

Application

Laki	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Saklaw ng presyon	CL150 ~ CL1500 PN6 ~ PN250
Saklaw ng temperatura	； -196 ° C ~ +600 ° C.
Saklaw ng Application	I -tap ang tubig, dumi sa alkantarilya, konstruksyon, petrolyo, industriya ng kemikal, pagkain, gamot, tela, kuryente, paggawa ng barko, metalurhiya, sistema ng enerhiya, atbp.
Drive Mode	Turbine, pneumatic, electric
Katawan ng balbula	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Valve Plate	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Upuan ng balbula	13CR/SS304/SS316/+GRAPHITES+PTFE+STL
Stem ng balbula	F6A, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Valve stem nut	Copper alloy
Pag -iimpake	Flexible Graphite, Graphite Asbestos Packing, Polytetrafluoroethylene ...

Mga tampok ng pagganap

1. Ang pneumatic flanged metal na nakaupo na balbula ng butterfly ay medyo maliit at magaan, nababaluktot at makatipid ng paggawa upang mapatakbo.

2. Ang balbula ay mahigpit na ipinatupad alinsunod sa iba't ibang mga pamantayan, na nagsusumikap para sa maaasahang pagganap ng sealing.

3. Sa pangunahing pagganap ng pagganap, ang mga katangian ng daloy ay mabuti, tinitiyak ang pangunahing pag -andar ng pagsasaayos.

4. Ang prinsipyo ng eccentric ay inilalapat sa disenyo, at ang ibabaw ng sealing ay halos zero na magsuot.

5. Mayroon itong malawak na hanay ng mga aplikasyon at maaaring magamit sa iba't ibang mga industriya. Maaari itong umangkop sa mga pipeline ng iba't ibang mga kondisyon sa pagtatrabaho tulad ng iba't ibang mga temperatura, marka, at kaagnasan. Ang pangunahing media na maaaring magamit kasama ang tubig, singaw, langis, hangin, gas, atbp.

6. Ang balbula ng katawan at balbula ng balbula ng balbula ay kumokonekta sa mga bahagi, at ang layer ng ibabaw ng sealing ay gawa sa pag-surf sa init na lumalaban at lumalaban sa haluang metal na haluang metal.

7. Tungkol sa three-eccentric prinsipyo sa balbula, ang sentro ng linya ng baras ay lumihis mula sa linya ng sentro ng ibabaw ng sealing, ang sentro ng linya ng baras na bahagyang lumihis mula sa linya ng sentro ng pipeline, at ang sentro ng linya ng balbula ng katawan ng sealing (pahilig na kono) ay bumubuo ng isang anggulo na may sentro ng linya ng pipeline.

8. Mayroong maraming mga layer ng sealing singsing na naayos sa balbula plate, na kung saan ay mapagparaya sa mataas na temperatura at walang alitan kapag nagbubukas at magsara. Kapag sarado, habang tumataas ang metalikang kuwintas ng mekanismo ng paghahatid, nabayaran ang selyo. Ang application ng malambot at matigas na nakalamina na mga sheet ng metal ay maaari ring matiyak na ang pagbubuklod ng balbula ay hindi apektado ng mga pagbabago sa temperatura at kapaligiran.

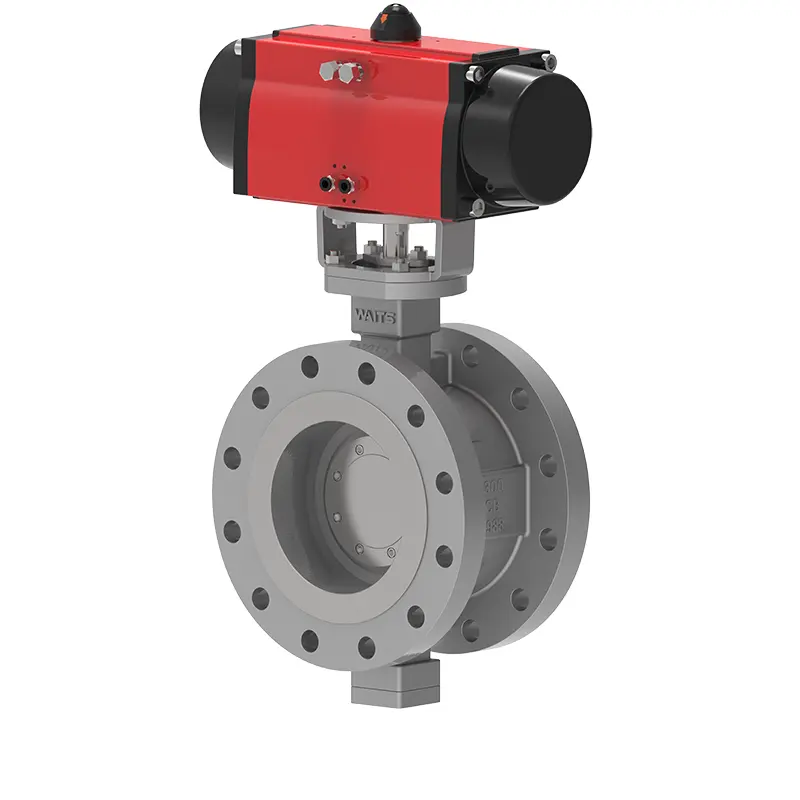

Pneumatic Flanged Metal Seated Butterfly Valve
