Pneumatic Trunnion Ball Valve

Ang Waits ay isang pneumatic trunnion ball valve tagagawa kasama ang pandaigdigang punong -himpilan nito sa China. Maaari kaming magbigay ng mga customer sa merkado ng mundo na may isang matatag na supply at mapagkumpitensyang presyo. Ang mayaman na karanasan sa industriya at propesyonal na koponan ay tumutulong sa amin na higit na mapabuti ang kalidad ng produkto at mga kaugnay na antas ng serbisyo. Ang iba't ibang mga pamantayan sa pagmamanupaktura ay maaaring magamit sa paggawa, tulad ng API6D/ISO17292/BS5351, atbp.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang balbula ng Pneumatic Trunnion Ball ay isang balbula ng bola ng bakal, ang katawan ng balbula ay hinuhusay na may mga de-kalidad na materyales, ang bola ay naka-install, at ang gitnang flange at leeg ay konektado sa pamamagitan ng mga bolts. Ang pataas at ibaba ng agos ng upuan ng balbula ay mga solong epekto ng piston, na may pag -andar ng DBB. Kasabay nito, ang selyo sa pagitan ng upuan ng balbula at bola ay may tatlong mga istraktura: tradisyonal na istraktura ng soft seal, tatsulok na istraktura ng selyo ng singsing, at matigas na istraktura ng selyo.

Mga Pamantayan sa Pagpapatupad

Mga Pamantayan sa Disenyo	API 6d, API 608, ASME B16.34, ISO 17292, BS5351;
Mga Pamantayan sa Flange	Asme b 16.5, asme b16.47, asme b16.25, asme b16.11, bs 12627;
Mga Paraan ng Koneksyon	Rf ， rtj, bw
Pagsubok at pagtanggap	API598, 6d API, BS12569;
Haba ng istruktura	ASME B16.10, BS 558, BS12982, ISO 5752;
Mga antas ng presyon at temperatura	Asme b16.34 、
Mga kinakailangan sa proteksyon ng sunog	API6FA API607
Mababang Mga Pamantayan sa Pagtagas	ISO 15848-1, API 622
Disenyo ng anti-kanal	NACE MR 0103 ， NACE MR 0175

Application

Laki	NPS 1 "~ 60" DN25 ~ DN1500
Saklaw ng presyon	Class150 ~ 2500 PN10-PN420
Saklaw ng temperatura	； -196 ℃ ~ +260 ℃
Saklaw ng Application	I -tap ang tubig, dumi sa alkantarilya, konstruksyon, petrolyo, industriya ng kemikal, pagkain, gamot, tela, kuryente, paggawa ng barko, metalurhiya, sistema ng enerhiya, atbp.
Drive Mode	Turbine, pneumatic, electric
Katawan ng balbula	Mga Pagpapatawad ： A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Castings ： A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	Sphere ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Singsing ng suporta sa upuan ng balbula	SEAT Support Ring ： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Insert ng Valve Seat	Ptfe, rptfe, nylon, devlon, peek
Stem ng balbula	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Mga tampok ng pagganap

1. Ang balbula ng balbula ay dinisenyo na may pagsasaalang -alang para sa posibleng hindi wastong operasyon, kaya ang isang disenyo na maaaring maiwasan ang stem ng balbula mula sa pag -pop out ng balbula ng katawan ay pinagtibay.

2. Ang pneumatic trunnion ball valve ay may mga fireproof at anti-static na aparato, na mas matatag at mas ligtas sa mga espesyal na sitwasyon.

3. Ang mga port ng emergency sealing grease injection ay ibinibigay sa mga sealing point ng valve seat at ang balbula ng balbula. Sa ilalim ng normal na mga kondisyon ng sealing, ang sealing grease ay hindi umaasa, ngunit sa sandaling masira ang ibabaw ng sealing at ang pagtagas, ang pagbubuklod ng grasa ay maaaring mai -injected para sa pag -aayos ng emerhensiya. Ang bawat port ng iniksyon ng grasa ay nilagyan ng isang balbula ng iniksyon ng grasa at isang pre-buried check valve.

4. Ang isang balbula ng kanal ay naka -install sa ilalim ng katawan ng balbula para sa tambutso at kanal ng lukab ng balbula; Ang isang tambutso na balbula ay naka -install sa tuktok ng katawan ng balbula para sa online na tambutso at paglilinis ng lukab ng balbula. Ang balbula ng kanal at maubos na balbula ay maaaring maging mga balbula ng paghihiwalay o mga espesyal na kasukasuan ng paglabas.

5. Ang produkto ay nilagyan ng isang pagkonekta plate upang tumugma sa iba't ibang mga aparato sa drive.

6. Ang materyal na dulo ng balbula ay maaaring maiakma ayon sa tukoy na materyal na grado ng pipeline ng gumagamit. Kung ito ay isang balbula na may mga manggas sa magkabilang dulo, ang haba ng manggas ay maaaring matiyak na ang on-site na operasyon ng hinang ay hindi nakakaapekto sa sealing material.

7. Ang direktang inilibing na disenyo ay pinagtibay. Para sa ganitong uri ng direktang inilibing na balbula, ang stem ng balbula ay kailangang pahaba ayon sa proyekto upang mapadali ang operasyon ng lupa, at mapalawak mula sa pipeline sa lupa para sa kaukulang pagpuno ng grasa, paglabas ng dumi sa alkantarilya at mga aparato ng venting. Ang taas ng direktang inilibing na balbula ay ibinibigay ng customer.

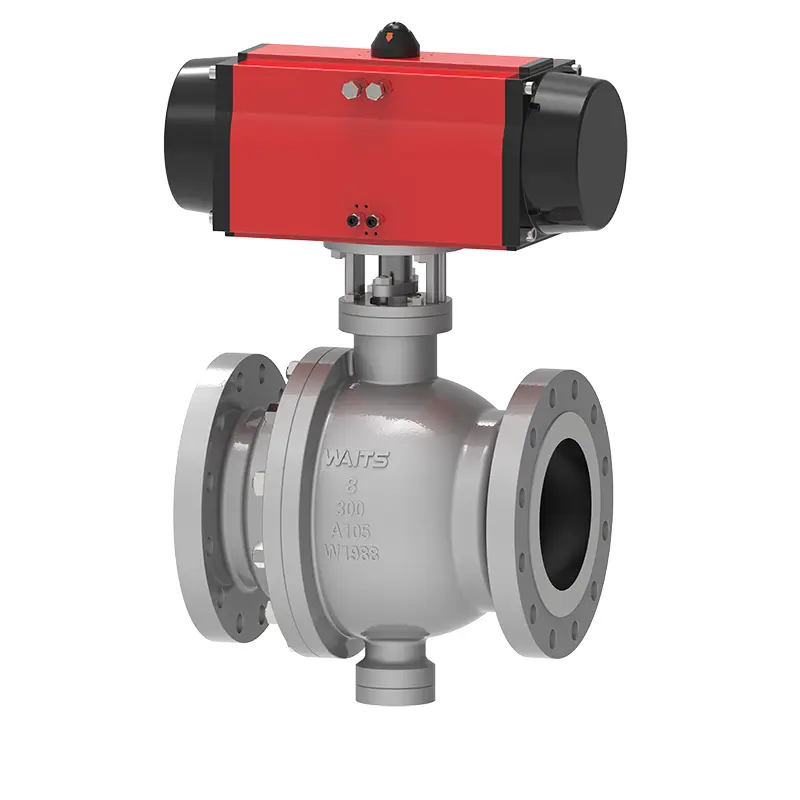

Pneumatic Trunnion Ball Valve
