Electric Top Entry Ball Valve

Ang electric top entry ball valve na ginawa at ginawa ng Waits ay isang high-performance, de-kalidad na produkto ng valve, na idinisenyo, ginawa at sinuri nang mahigpit alinsunod sa mga pamantayan ng API. Kami ay itinatag sa Estados Unidos noong 1994, pumasok sa China noong 2008 at sa wakas ay itinatag ang aming pandaigdigang punong-tanggapan sa Wenzhou. May kakayahan kaming magbigay ng mga produktong matipid sa gastos sa mga customer sa pandaigdigang merkado.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang electric top entry ball valve ay angkop para sa mga pipeline at mga sistemang pang-industriya. Kasama sa mga bentahe nito ang pagsuporta sa online na pagpapanatili at pagbabawas ng pagtagas. Pinahusay nito ang tradisyonal na full-bore ball valve at may mas mahusay na pagganap.

Pamantayan sa Pagpapatupad

Mga pamantayan sa disenyo	API 608, API 6D, ASME B16.34
Mga pamantayan ng flange	ASME B 16.5, ASME B16.47, ASME B16.25,
Mga paraan ng koneksyon	RF, RTJ, BW
Pagsubok at pagtanggap	API598, API 6D,
Haba ng istruktura	API 6D, ASME B16.10
Mga antas ng presyon at temperatura	ASME B16.34,
Mga kinakailangan sa proteksyon ng sunog	API6FA API607
Mababang pamantayan ng pagtagas	ISO 15848-1, API 622
Disenyo ng anti-corrosion	NACE MR 0103, NACE MR 0175

Aplikasyon

Sukat	NPS1-1/2″~ 60”DN40~DN1500
Saklaw ng presyon	Class150~ 2500 PN10-PN420
Saklaw ng temperatura	；-60*C ~ +260°C
Saklaw ng aplikasyon	Petroleum, industriya ng kemikal, metalurhiya, magaan na industriya, mga istasyon ng kuryente, suplay ng tubig sa konstruksyon sa lunsod, mababang temperatura ng mga kondisyon sa pagtatrabaho, at mga pipeline ng malayuan gaya ng langis, gas at natural na gas.
Drive mode	Turbine, pneumatic, electric
Katawan ng balbula	Mga Forging：A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, Mga Casting：A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
bola	Sphere： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Singsing ng suporta sa upuan ng balbula	Singsing ng suporta sa upuan: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Insert ng upuan ng balbula	PTFE, RPTFE, Nylon, Devlon, SILIP
Tangkay ng balbula	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Mga Tampok ng Pagganap

1. Hindi tulad ng mga ordinaryong balbula, ang electric top entry ball valve ay hindi kailangang alisin sa pipeline, at maaaring mapanatili online, na binabawasan ang mga gastos sa pagpapanatili. Ang balbula ay gumagamit ng isang welded end structure at naka-install sa pipeline, na hindi apektado ng pipeline stress.

2. Ang valve seat ring ay maaaring lumutang nang nakapag-iisa sa axial position. Sa pamamagitan ng preloaded spring, ang valve seat ay maaaring selyadong sa ilalim ng zero pressure at low pressure na kondisyon. Napagtanto ng disenyo na ito ang kakayahan ng pagsasara ng balbula sa ilalim ng mga kondisyon ng mataas na presyon. Ang panlabas na bahagi ng valve seat ring ay nilagyan ng O-rings at elastic rings upang matiyak ang sealing sa pagitan ng valve seat at ng valve body. Ilalapat ng ilan sa aming mga customer ang balbula sa lugar kung saan ginagamit ang pinalawak na grapayt. Sa oras na ito, kung may sunog, maaari ding mapanatili ng balbula ang pagganap ng sealing.

3. Kapag ang valve seat at valve stem seal ay tumagas dahil sa pinsala, ang sealing grease na na-injected ng grease injection valve ay maaaring gamitin para sa emergency sealing. Sa ilalim ng normal na mga kondisyon sa pagtatrabaho, ang grasa na na-injected ng grease injection valve ay maaaring mag-lubricate sa valve stem at sa ibabaw ng bola, at mapabuti ang flexibility kapag binubuksan at isinasara.

4. Para sa mga valve na naka-install sa ilalim ng lupa, maaari naming pahabain ang valve stem kung kinakailangan at i-customize ang laki ayon sa mga kinakailangan ng customer. Ang lahat ng mga tubo ng dumi sa alkantarilya, mga tubo ng tambutso at mga aparatong pang-emergency na iniksyon ng grasa ay pinahaba nang naaayon, at ang iba pang nauugnay na mga pipeline ay malapit sa pinahabang bahagi ng balbula. Ang balbula ng dumi sa alkantarilya, balbula ng tambutso at balbula ng iniksyon ng grasa ay konektado at naka-install sa lupa upang mapadali ang regular na pagpapanatili.

5. Ang upper at lower valve stems ay idinisenyo ayon sa API6D at ISO17292 standards at maaaring maiwasan ang static na kuryente.

6. Kapag ang isang solong piston valve seat ay ginamit sa itaas ng agos at ang isang double piston valve seat ay ginamit sa ibaba ng agos, ang balbula ay maaaring makamit ang isang double blocking function at putulin ang upstream at downstream media sa parehong oras. Kapag ang materyal na nananatili sa valve cavity ay abnormally pressured dahil sa pagtaas ng temperatura, ang valve seat ay maaaring awtomatikong ilabas ang pressure at discharge ito sa upstream side.

7. Ang bola ng electric top entry ball valve ay naayos, at ang ibabaw ay lupa, pinakintab at tumigas. Mayroong sliding bearing sa pagitan ng bola at ng valve stem upang mabawasan ang friction at working torque.

8. Ang connecting flange sa pagitan ng valve at ng actuator ay sumusunod sa ISO 5211 standards, na may mataas na adaptability at madaling palitan.

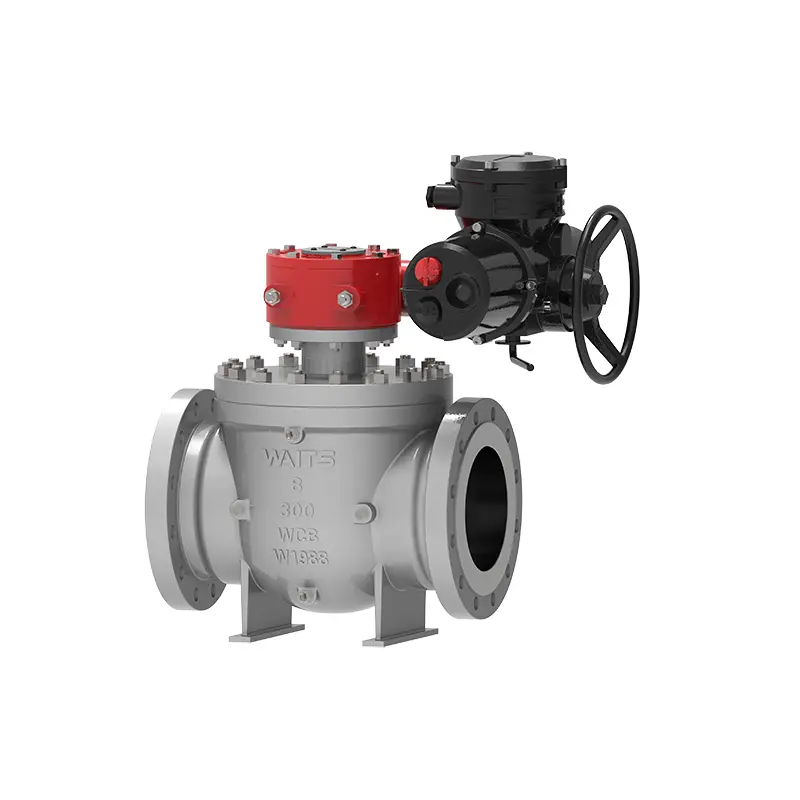

Electric Top Entry Ball Valve
