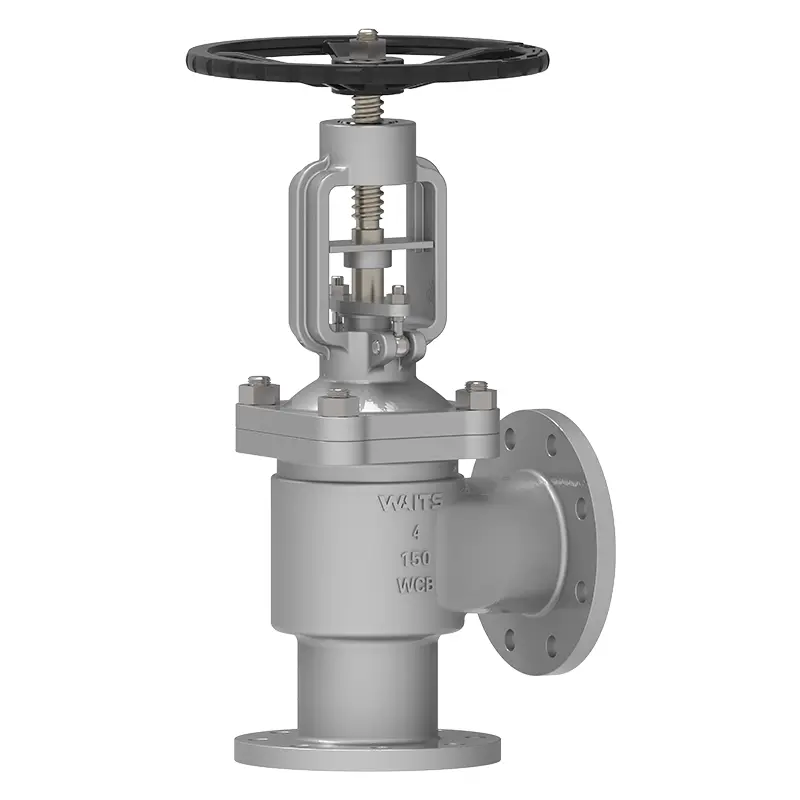

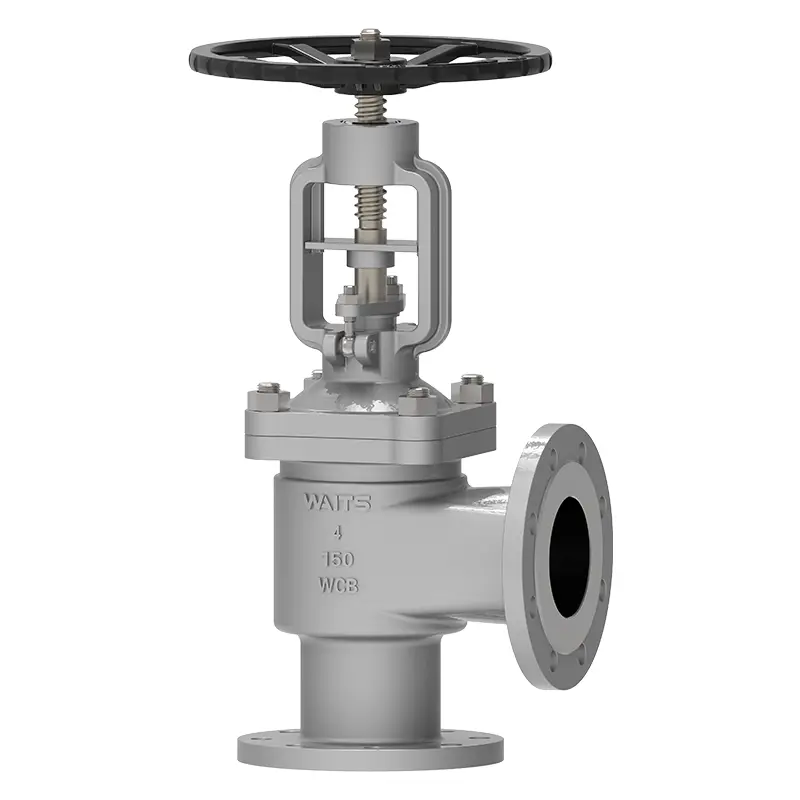

Angle Bellows Globe Valve

Ang Angle Bellows Globe Valve ay nagpatibay ng teknolohiyang "Double Seal", na binubuo ng mga metal bellows at packing, na nagbibigay ng dobleng proteksyon. Ang 90 degree na disenyo nito ay nakakatipid ng puwang at may mababang daloy ng paglaban, na maaaring mabawasan ang pagkonsumo ng enerhiya para sa iyo. Ang pagpili ng wats valve ay nangangahulugang pagpili ng isang muling pagtiyak ng koponan.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Wats Valve High Quality Angle Bellows Globe Valve ay nagpatibay ng isang 90-degree na disenyo, na nagpapahintulot sa likido na baguhin ang direksyon sa tamang mga anggulo at kontrolin ang daloy o pagputol ng likido sa pamamagitan ng pag-ikot ng balbula ng balbula. Ang metal bellows ay ginagamit bilang pangunahing sangkap ng sealing sa loob ng katawan ng balbula, na sinamahan ng tradisyonal na pag -iimpake. Ang valve disc ay gumagalaw nang magkakasunod sa linya ng sentro ng likido, at ang mga bellows ay nagpapalawak o mga kontrata nang naaayon, na naghihiwalay sa likido mula sa panlabas na kapaligiran at pumipigil sa pagtagas.

Pagpapatupad ng Mga Pamantayan-Anggulo ng Bellows Globe Valve ‌
Mga Pamantayan sa Disenyo	DIN3356 /BS1873 /ASME B16.34
Pamantayang Flange	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
Koneksyon	RF/FF/RTJ
Pagtanggap sa pagsubok	At 12266 API598
Haba ng istraktura	EN558/ ASME B16.10
Mga rating ng presyon at temperatura	ASME B16.34
Pagsubok sa sunog	API607 API6FA
Mababang pamantayan sa pagtagas	API 622
Disenyo ng anti-kanal	NACE MR 0175
Application-Angle Bellows Globe Valve
Laki	Dn15 ~ dn300 （nps½ "~ 12"）
Saklaw ng presyon	PN16 ~ PN160 （Class150 ~ 900）
Saklaw ng temperatura	-29 ℃～+570 ℃
Application	Acid/Alkali Liquid, Liquefied Natural Gas, Mataas na Viscosity Oil, Underground Pipeline Network, Equipment Integration Module, atbp.
Drive Mode	Handwheel, bevel gear, electric, pneumatic, atbp.
Takip ng balbula/balbula	Mga Pagpapatawad: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Mga Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Valve core	Mga Pagpapatawad: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ibabaw ng sealing	Pangunahing katawan, pangunahing katawan na nakakabit ng haluang metal na batay sa bakal, cladding hard-based alloy
Stem ng balbula	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Valve stem nut	Copper alloy
Rod	Flexible Graphite, Graphite Asbestos Packing, Polytetrafluoroethylene ...

Mga katangian ng pagganap

Ang istraktura ng Angle Bellows Globe Valve ay ginagawang partikular na angkop para sa mga aplikasyon na may mataas na mga kinakailangan sa pagiging maaasahan, tulad ng mga system na humahawak ng nakakalason, nasusunog o kinakain na media.

Kalamangan

1. Ang pangunahing sangkap ng anggulo ng Bellows Globe Valve ay ang mga metal bellows. Nag -uugnay ito sa takip ng balbula at ang balbula ng balbula sa pamamagitan ng awtomatikong welding ng roll. Tinitiyak ng metal bellows na ang bahagi ng balbula ng balbula ay walang leak.

2. Salamat sa conical at naka -streamline na disenyo, ang mga balbula ng valve disc ay maaasahan at may mas mahabang buhay ng serbisyo.

3. Double Seal Design (Bellows + Packing). Ang mga bellows at packing ay pumipigil sa pagtagas at nagbibigay ng mahusay na epekto ng pagbubuklod.

4. Angle bellows globe valve ay maaaring direktang lubricate ang balbula stem, nut at manggas.

5. Ergonomic handwheel. Mas mahaba ang buhay ng serbisyo at mas madaling operasyon.

Angle Bellows Globe Valve
