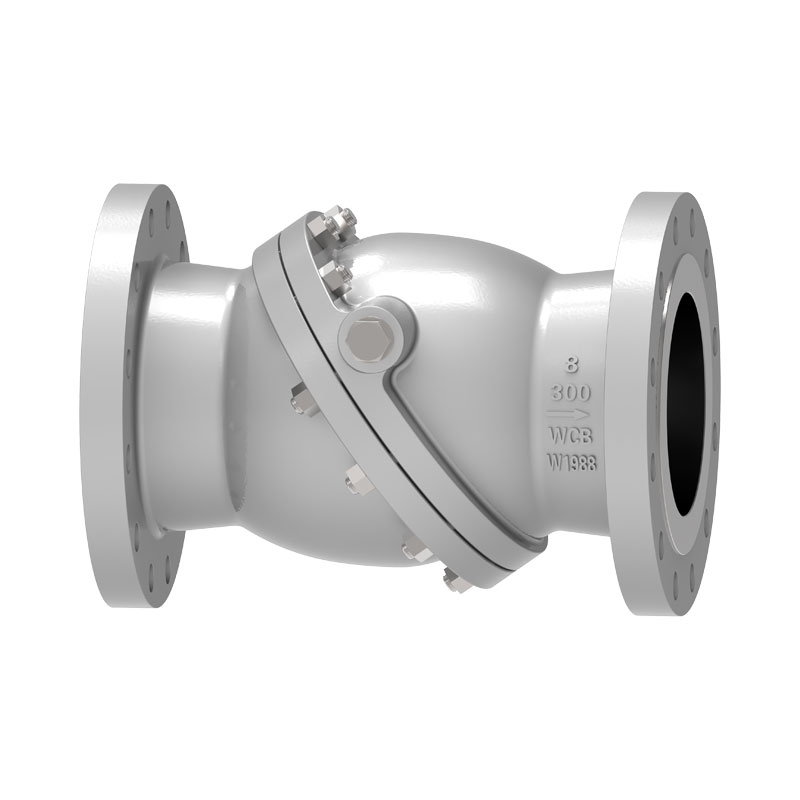

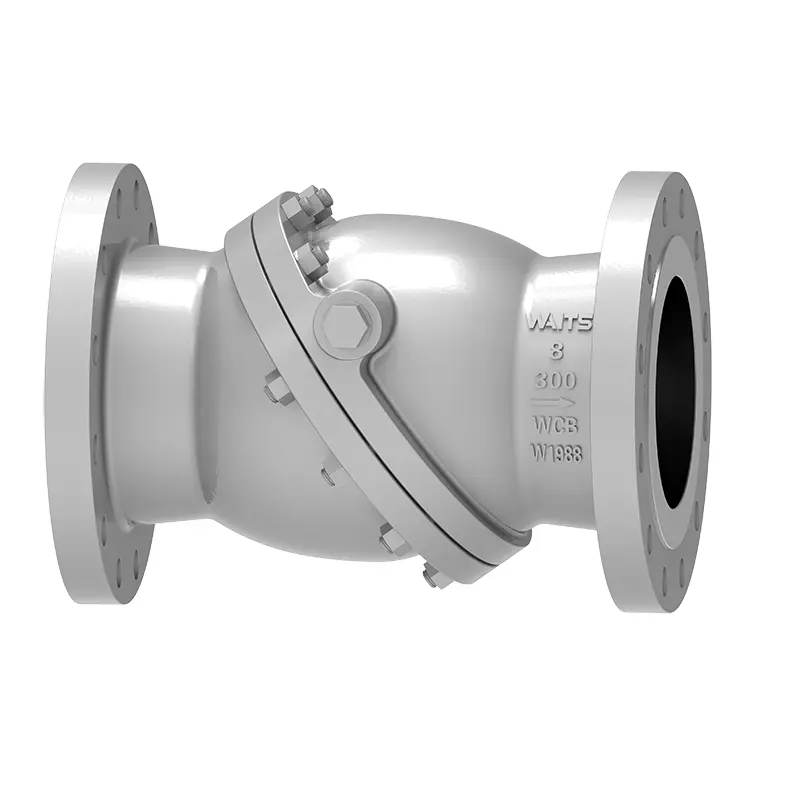

Tilted Disc Check Valve

Ang tilted disc check valve ay isang de-kalidad at matibay na produkto ng Waits Valve. Bilang isang propesyonal na tagagawa ng balbula, ang aming teknolohiya at kagamitan sa produksyon ay nakakasabay sa advanced na antas ng industriya sa real time. Matapos ma-update at ganap na masuri, ang produkto ay maaaring isara nang mabilis, at ang balbula disc ay maaaring mabilis na maabot ang posisyon ng upuan ng balbula, na pinaliit ang hindi pangkaraniwang bagay na epekto.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang tilted disc check valve ay isang non-impact check valve. Ang pangunahing bentahe nito ay ang pagtagumpayan ang epekto at water hammer na dulot ng swing check valve at lift check valve at mapagtanto ang non-impact operation.

Pamantayan sa Pagpapatupad

Mga pamantayan sa disenyo	BS1868,API6D,API594
Mga pamantayan ng flange	ASME B16.5, ASME B16.25,
Mga paraan ng koneksyon	RF.RTJ.BW
Pagsubok at pagtanggap	API598, API 6D
Haba ng istruktura	API6D/ASME B16.10,
Mga antas ng presyon at temperatura	ASME B16.34,
Anti-corrosion na disenyo	NACE MR 0103 ，NACE MR 0175.ISO15156

Aplikasyon

Sukat	NPS 2”~ NPS 36″ DN50 ~ DN900
Saklaw ng presyon	CL150 ~CL600 PN10~ PN100
Saklaw ng temperatura	;-29°C~+545°C
Saklaw ng aplikasyon	Ito ay angkop para sa iba't ibang media tulad ng tubig, langis ng singaw, nitric acid, acetic acid, malakas na oxidizing media, atbp.
Katawan ng balbula	Mga Forging：A105, A182 F304, F304L, F316, F316L,F51, F53, B148, A350 LF2, LF3, LF5, Mga Casting：A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Plato ng balbula	Mga Forging：A105, A182 F304, F304L, F316, F316L,F51, F53, B148,A350 LF2, LF3, LF5, Monel, Mga Casting：A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
upuan ng balbula	Body material, 13CR, stainless steel 304/316, monel, cemented carbide, alloy 20, copper alloy, atbp.
Balbula stem	A182 F6a,17-4PH，F304 F316, F51, ...

Mga Tampok ng Pagganap

Ang tilted disc check valve ay gumagamit ng double eccentric disc sa disenyo at pagmamanupaktura, at ang valve seat ay isang bahagyang nababanat na metal valve seat, na maaaring matiyak ang sealing performance ng valve sa panahon ng operasyon. Nakakatulong ang butterfly disc na bumukas nang mabilis at may malakas na tibay, epektibong nagpapahaba ng buhay ng serbisyo, nakakatipid sa iyo ng mga gastos sa pagpapanatili at pagpapalit, at may mababang resistensya sa daloy at mahusay na pagganap.
