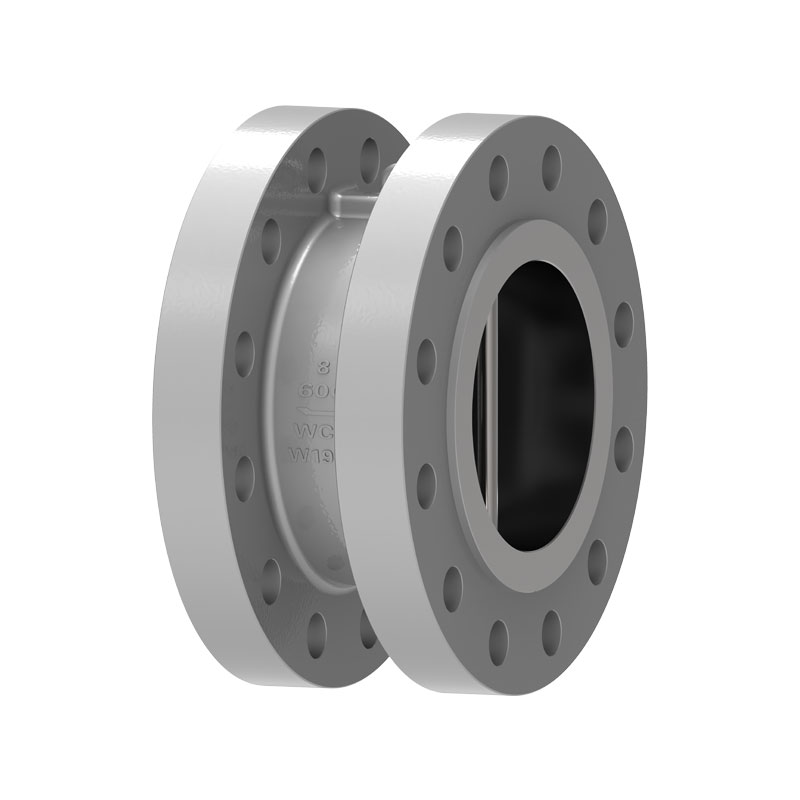

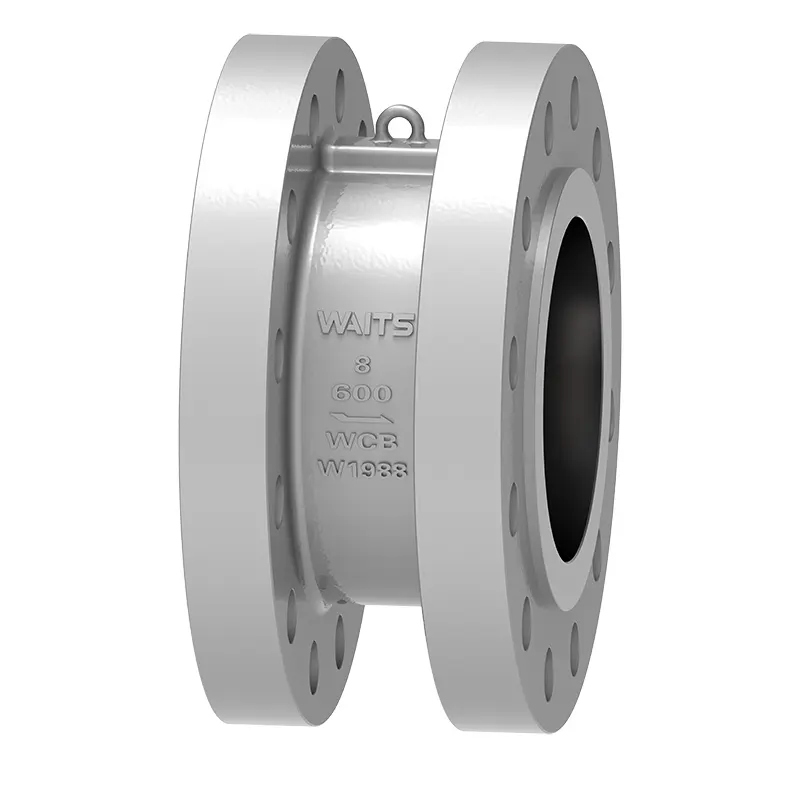

Dual Plate Check Valve

Bilang isang tagagawa ng propesyonal na balbula, ang mga naghihintay ay maaaring suportahan ang paggawa ng mga na -customize na dual plate check valves upang mas mahusay na matugunan ang mga pangangailangan ng iba't ibang mga customer. Sa mga tuntunin ng sealing, ang balbula ng tseke na ito ay maaaring nasa iba't ibang mga form tulad ng goma, PTFE, at katawan. Ang pagpapasadya ay maaaring matugunan ang iba't ibang mga pamantayan tulad ng API/DIN/JIS ayon sa mga pangangailangan ng customer.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang butterfly plate ng dual plate check valve ay dalawang semicircles, at ang spring-load valve disc ay nasuspinde sa gitnang vertical pin. Kapag binuksan ang balbula, ang pinagsamang puwersa ng likido ay nasa gitna ng balbula ng pagbubuklod ng valve disc, at ang punto ng pagkilos ng puwersa ng suporta sa tagsibol ay nasa gitna ng balbula ng disc ng balbula, upang ang ugat ng valve disc ay magbubukas muna, sa gayon maiiwasan ang pagsusuot ng sealing ibabaw na nangyayari kapag ang valve disc ng lumang maginoo na valve ay binuksan, at epektibong mapabuti ang tibay.
Kapag bumagsak ang rate ng daloy, sa ilalim ng pagkilos ng lakas ng reaksyon ng reaksyon ng tagsibol, ang Valve Disc ay unti -unting lumalapit sa upuan ng balbula, at ang dalawahang balbula ng tseke ng plato ay pumapasok sa mabagal na yugto ng pagsasara. Kapag ang likido ay dumadaloy pabalik, ang pinagsamang pagkilos ng puwersa ng valve disc at ang lakas ng reaksyon ng torsion spring reaksyon ay nagdaragdag ng pagsasara ng valve disc nang naaayon, na pumapasok sa mabilis na yugto ng pagsasara. Ito ay epektibong binabawasan ang epekto ng martilyo ng tubig at binabawasan ang pinsala sa martilyo ng tubig. Kapag nagsara, ang pagkilos ng punto ng puwersa ng tagsibol ay nagiging sanhi ng tuktok ng valve disc upang isara muna, na pinipigilan ang ugat ng valve disc mula sa kagat.

Mga Pamantayan sa Pagpapatupad

Pamantayan sa Disenyo	API 594, Gost
Mga Pamantayan sa Flange	ASME B16.5, DIN2543 ~ 2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Pagtatapos ng koneksyon	Wafer, double flange, lug, atbp.
Inspeksyon at Pagsubok	API 598, Gost
Mukha sa harapan	Asme B16.10, Gost
Mga antas ng presyon at temperatura	ASME B16.34, DIN2401
Disenyo ng anti-kanal	NACE MR 0103, NACE MR 0175.ISO15156

Application

Laki	2 "-60", DN50-DN1500
Rating ng presyon	Klase 150-2500, PN10-PN420
Temperatura ng pagpapatakbo	-60 ° C ~ 450 ° C.
Saklaw ng Application	Ito ay angkop para sa iba't ibang media tulad ng tubig, langis ng singaw, nitric acid, acetic acid, malakas na oxidizing media, atbp.
Materyal ng katawan	Carbon steel, hindi kinakalawang na asero, duplex hindi kinakalawang na asero, haluang metal na bakal, monel, al tanso, atbp.
Valve Plate	Mga Pagpapatawad ： A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Castings ： A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Upuan ng balbula	Materyal ng katawan, 13cr, hindi kinakalawang na asero 304/316, monel, sementadong karbida, haluang metal 20, haluang metal na tanso, atbp.
Stem ng balbula	A182 F6A, 17-4PH ， F304 F316, F51, ...

Mga tampok ng pagganap

1. Ang dalawahang balbula ng tseke ng plato ay binubuo ng balbula ng katawan, balbula disc, balbula shaft at tagsibol, atbp. Pinagtibay nito ang koneksyon ng clamp-type at compact na istraktura.
2. Ang butterfly plate ay dalawang semicircles, at ang tagsibol ay ginagamit para sa sapilitang pag -reset. Ang ibabaw ng sealing ay maaaring welded na may materyal na lumalaban sa pagsusuot o may linya ng goma. Mayroon itong malawak na hanay ng paggamit at maaasahang pagbubuklod.
3. Ang pagsasara ng stroke ng valve disc ay maikli, at ito ay puno ng tagsibol, na may mabilis na bilis ng pagsasara, na maaaring mabawasan ang hindi pangkaraniwang bagay ng martilyo.
4. Ito ay angkop para sa mga okasyon na may limitadong puwang sa pag -install, at maaaring magamit para sa pahalang o patayong mga pipeline.
5. Maaari itong mailapat sa iba't ibang media tulad ng tubig, langis ng singaw, nitric acid, acetic acid, malakas na oxidizing medium, atbp.
