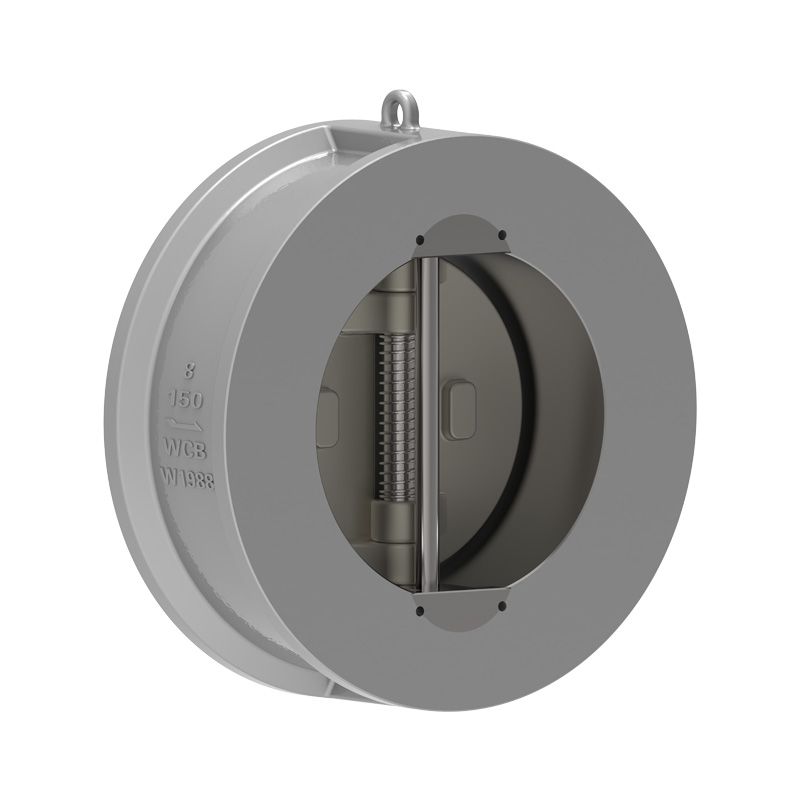

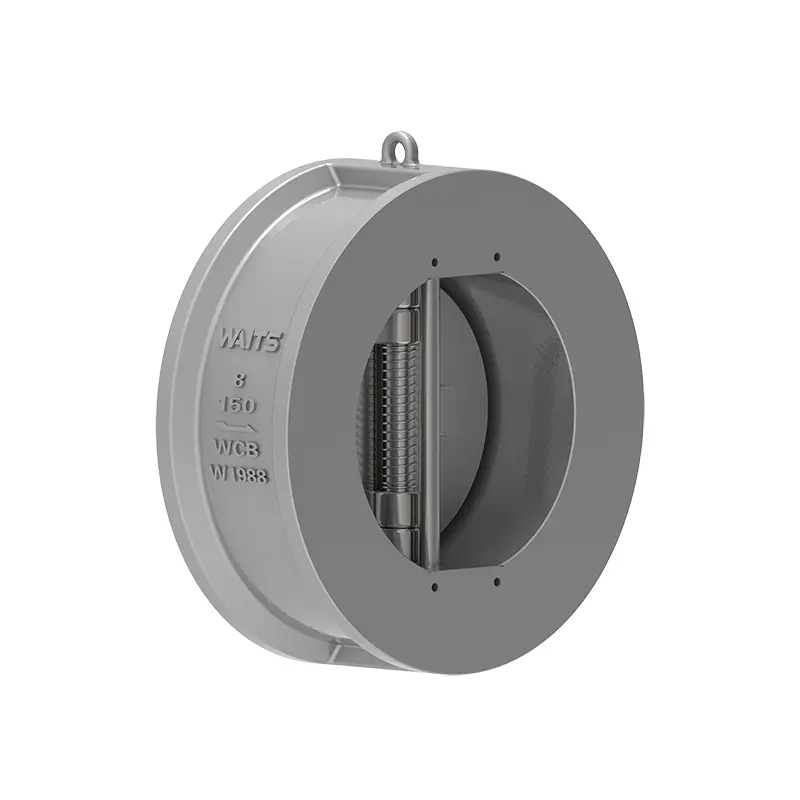

Soft Seal Dual Plate Check Valve

Makakatiyak kang pipiliin ang soft seal dual plate check valve na ginawa ng Waits. Bilang isang supplier ng balbula na may kumpletong linya ng produksyon, ang aming mga produkto ay lubos na napapasadya. Sa mga tuntunin ng sealing, maaari tayong magkaroon ng iba't ibang mga form ng sealing tulad ng NBR, EPDM, Hypalon, FKM, atbp., na maaaring i-customize ayon sa iyong mga pangangailangan at matugunan ang iba't ibang mga pamantayan tulad ng API/DIN/JIS.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang butterfly plate ng soft seal dual plate check valve ay dalawang kalahating bilog, na may spring-loaded na disc na nakasuspinde sa gitnang vertical pin.
Kapag binuksan ang balbula, ang pinagsamang puwersa ng likido ay nasa gitna ng ibabaw ng disc sealing, at ang punto ng pagkilos ng spring support force na kumikilos bilang isang reaksyon ay matatagpuan sa gitna ng ibabaw ng disc, upang ang unang bubukas ang ugat ng disc. Iniiwasan nito ang pagkasira ng sealing surface na nangyayari kapag ang disc ay binuksan sa lumang conventional valve, at pinatataas ang tibay ng valve seal.
Kapag bumagal ang daloy ng daloy, sa ilalim ng pagkilos ng puwersa ng reaksyon ng torsion spring, unti-unting lumalapit ang disc sa upuan ng balbula at pumapasok sa mabagal na yugto ng pagsasara ng balbula. Kapag ang likido ay umaagos pabalik, ang puwersa nito sa disc at ang torsion spring reaction force ay gagana nang magkasama, at ang pagsasara ng disc ay tataas nang naaayon, papasok sa mabilis na yugto ng pagsasara. Ang layunin ng disenyo na ito ay upang bawasan ang hindi pangkaraniwang bagay ng water hammer, bawasan ang pinsala ng water hammer, at mas mahusay na pahabain ang buhay ng serbisyo. Kapag nagsasara, ang spring force point ay nagiging dahilan upang ang tuktok ng disc ay unang magsara, na pumipigil sa ugat mula sa pagkagat at pagpapabuti ng tibay ng ibabaw ng balbula sealing.

Pamantayan sa Pagpapatupad

Mga pamantayan sa disenyo	API594，API6D，ASME B16.34
Mga pamantayan ng flange	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Mga paraan ng koneksyon	Uri ng ostiya, Uri ng Flange, Uri ng Lug,
Pagsubok at pagtanggap	API598, API 6D,
Haba ng istruktura	API594, API6D, DIN3202
Mga antas ng presyon at temperatura	ASME B16.34

Aplikasyon

Sukat	NPS 2”~ NPS 60″ DN50 ~ DN1500
Saklaw ng presyon	CL125 ~CL150 PN10~ PN16
Saklaw ng temperatura	；-20-150
Saklaw ng aplikasyon	Ito ay angkop para sa iba't ibang media tulad ng tubig, langis ng singaw, nitric acid, acetic acid, malakas na oxidizing media, atbp.
Katawan ng balbula	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Plato ng balbula	Mga Casting：A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
upuan ng balbula	NBR,EPDM,FKM...
Balbula stem	A182 F6a,17-4PH，F304 F316, F51, ...

Mga Tampok ng Pagganap

1. Kasama sa mga bahagi ng soft seal dual plate check valve ang valve body, valve disc, valve shaft, spring at iba pang bahagi, na konektado sa pamamagitan ng clamping type at may compact na istraktura.
2. Ang butterfly plate ng balbula ay gawa sa dalawang kalahating bilog at pinipilit na bumalik sa pamamagitan ng isang spring. Ang sealing surface ay maaaring gawin ng wear-resistant material surfacing sa katawan o may linyang goma. Ito ay may malawak na hanay ng mga gamit at maaasahang sealing.
3. Ang valve disc ay may maikling closing stroke at spring-loaded, na may sensitibong pagkilos at mabilis na bilis ng pagsasara, na makabuluhang binabawasan ang water hammer.
4. Dahil ang soft seal dual plate check valve ay may compact na istraktura, maliit na sukat, magaan ang timbang, at madaling pag-install, ito ay angkop para sa paggamit sa mga sitwasyon kung saan ang espasyo sa pag-install ay limitado. Maaari itong magamit sa pahalang o patayong mga tubo.
5. Naaangkop sa tubig, langis ng singaw, nitric acid, acetic acid, malakas na oxidizing media at iba pang media.
