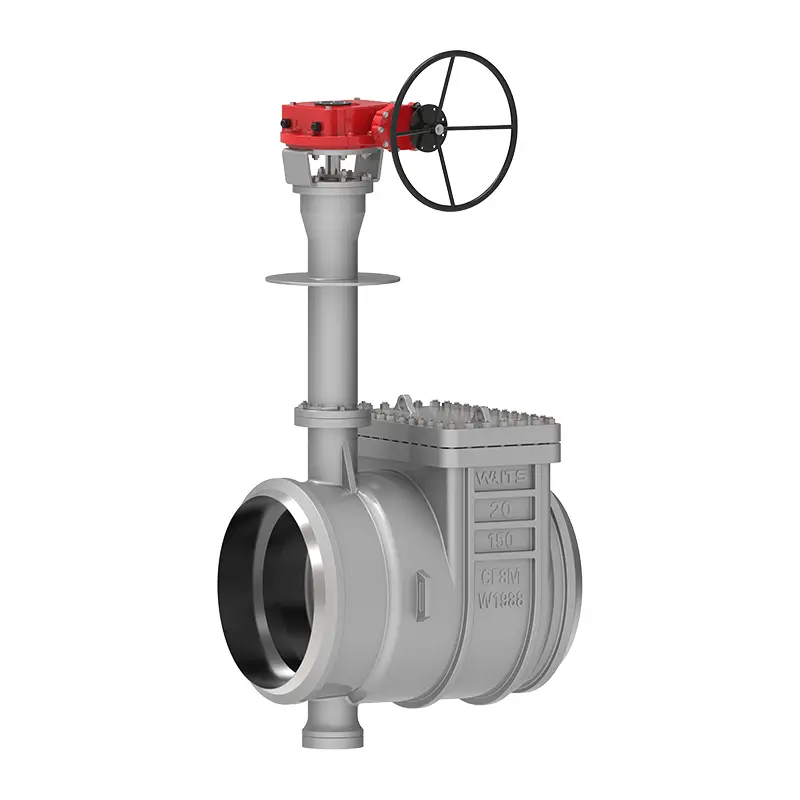

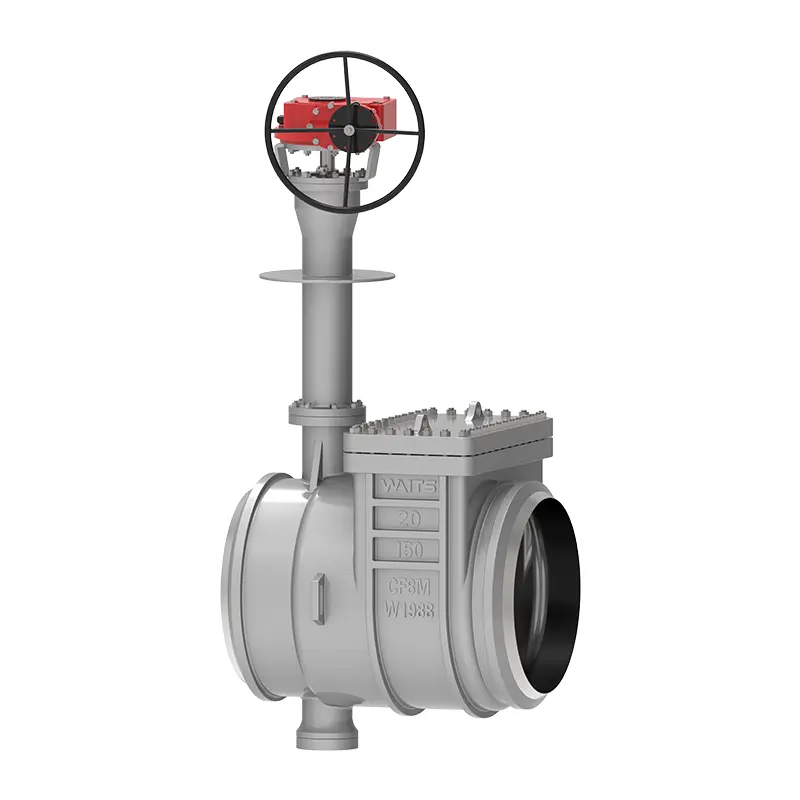

Cryogenic top entry butterfly valve

Ang cryogenic top entry butterfly valve, isang balbula na ginawa ng Waits 'Profession Production Base, ay may matatag na supply at mataas na pagganap, lalo na ang angkop para sa sobrang mababang temperatura ng temperatura. Alam namin na ang kalidad ng produkto ay ang pangunahing ng produksiyon at benta, at magbibigay sa iyo ng komprehensibong serbisyo pagkatapos ng benta, inaasahan na magtatag ng isang pangmatagalang relasyon sa kooperatiba sa iyo.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang cryogen top entry butterfly valve ay isang mahabang buhay, pag-save ng enerhiya na balbula ng butterfly. Aktibo naming ipinakilala ang mga bagong teknolohiya sa panahon ng disenyo at produksiyon, at isang koponan ng mga propesyonal sa industriya ang sinusubaybayan ang mga tagubilin sa buong proseso.
Ang mga sangkap ng balbula ng butterfly na ito ay pangunahing kasama ang balbula ng katawan, plate ng butterfly, singsing ng sealing, mekanismo ng paghahatid, atbp.
Kasabay nito, ang pangkalahatang paglaban ng kaagnasan, mataas na temperatura ng paglaban at pagsusuot ng pagtutol ng cryogenic top entry butterfly valve ay mahusay din, na sapat upang makayanan ang iba't ibang mga kumplikadong kondisyon sa pagtatrabaho nang walang madalas na pagpapanatili o kapalit.

Mga Pamantayan sa Pagpapatupad

Pamantayan sa Disenyo	API 609, BS 6364
Pamantayang Flange	ASME B16.25 (BW)
Ligtas ang apoy	Sunog 6fa
Pagtatapos ng koneksyon	Double Flange, BW, Wafer, Lug, atbp.
Inspeksyon at Pagsubok	API 598 & BS 6364
Mababang pagtanggap sa pagsubok sa temperatura	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Mukha sa harapan	API 609, ASME B16.10, at 558
Mga antas ng presyon at temperatura	ASME B16.34
Mababang Mga Pamantayan sa Pagtagas	ISO 15848-1, API 622
Disenyo ng anti-kanal	NACE MR 0103, NACE MR 0175

Application

Laki	3 "-52", DN80-DN1300
Rating ng presyon	Klase 150-900, PN16-PN160
Temperatura ng pagpapatakbo	-196 ° C ~ 150 ° C.
Saklaw ng Application
Operator	Gear, electric, pneumatic, hubad na stem, atbp.
Materyal ng katawan	A351 CF3, CF8, CF3M, CF8M, atbp.
Valve Plate	A351 CF3, CF8, CF3M, CF8M, atbp.
Upuan ng balbula	Hindi kinakalawang na asero + STL, hindi kinakalawang na asero + grapayt
Stem ng balbula	XM-19, GR660 TY2/HT

Mga tampok ng pagganap

1. Ang cryogenic top entry butterfly valve ay dinisenyo na may dobleng mga gilid ng bevel at maliit na eccentricity. Ang metalikang kuwintas nito ay umabot sa nangungunang antas (40% ~ 60% ng mga kapantay nito), at ang pagtutugma ng mga electric at pneumatic na presyo ay napaka -kapaki -pakinabang;
2. Ang upuan ng balbula at singsing ng sealing ay dinisenyo bilang hiwalay na mga bahagi, at ang balbula ay may isang port ng inspeksyon para sa madaling pagpapanatili at kapalit.
3. Ang balbula plate at balbula ng balbula ay dinisenyo na may dobleng key pataas at pababa, na hindi maiipit sa mababang temperatura, at magkaroon ng isang disenyo ng anti-lumilipad na API 609;
4. Ang ibabaw ng sealing ay halos zero wear at isang mahabang buhay ng serbisyo;
5. Mayroon itong malawak na hanay ng mga aplikasyon, kabilang ang mga aparato ng temperatura ng ultra-mababang tulad ng LNG, Propylene, at Ethylene;
6. Tumagas ito sa API598 sa temperatura ng silid at 1/3 ng BS6364 sa mababang temperatura. Natutugunan nito ang positibo at reverse sealing na mga kinakailangan ng BS6364 sa mababang temperatura;
7. Ang balbula ng balbula at upuan ng balbula ay magkahiwalay na mga sangkap, at ang upuan ng balbula at singsing ng sealing ay maaaring gawin ng iba't ibang mga materyales;
8. Tatlong eccentricities: Ang linya ng sentro ng baras ay lumihis mula sa sentro ng linya ng ibabaw ng sealing, ang sentro ng linya ng baras ay bahagyang lumihis mula sa sentro ng linya ng pipeline, at ang sentro ng linya ng balbula ng balbula ng katawan (pahilig na kono) ay bumubuo ng isang posisyon ng anggulo na may linya ng sentro ng pipeline;

Cryogenic Top Entry Butterfly Valve
