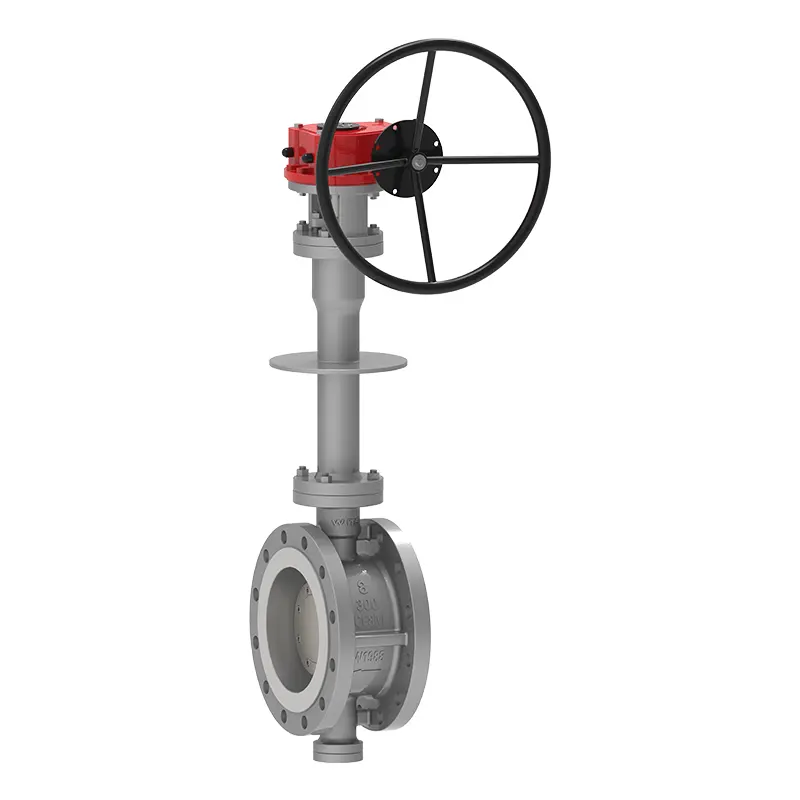

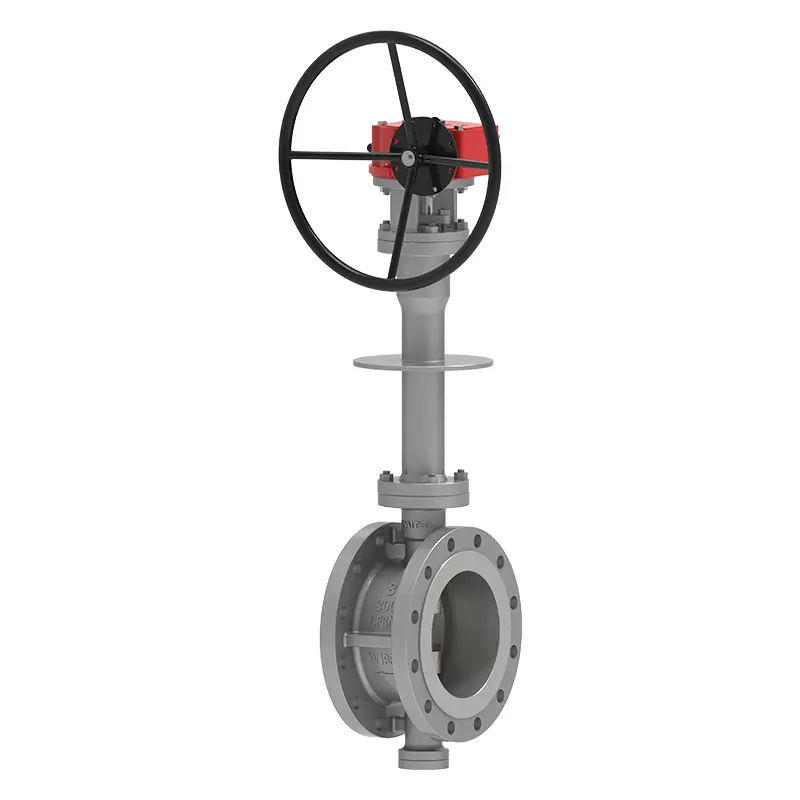

Cryogenic side entry butterfly valve

Ang cryogenic side entry butterfly valve ay isang mahabang buhay, pag-save ng enerhiya na balbula na bagong binuo ng mga naghihintay. Binubuo ito ng balbula ng katawan, butterfly plate, sealing singsing, mekanismo ng paghahatid at iba pang mga pangunahing sangkap. Ang istraktura nito ay nagpatibay ng dalawang-dimensional o three-dimensional na disenyo ng prinsipyo ng eccentric, at inilalapat ang bagong teknolohiya na katugma sa nababanat na selyo o matigas at malambot na multi-level na selyo, na binabawasan ang metalikang kuwintas kapag ang balbula ng butterfly ay gumagana, nakakatipid ng mas maraming pagsisikap at enerhiya. Ang nasabing disenyo at pagpili ng proseso ay maaari ring matiyak ang pangkalahatang paglaban ng kaagnasan, mataas na temperatura ng paglaban at paglaban ng balbula ng butterfly.

Mga Pamantayan sa Pagpapatupad

Application

Mga tampok ng pagganap

1. Ang cryogenic side entry na butterfly valve ay nagpatibay ng dobleng bevel at maliit na disenyo ng eccentricity: ang metalikang kuwintas ay umabot sa nangungunang antas ng domestic (40% ~ 60% ng mga kapantay), at ang pagtutugma ng mga presyo ng electric at pneumatic ay napaka -kapaki -pakinabang;
2. Ang balbula ng balbula at singsing ng sealing ay maaaring mapalitan online sa isang disenyo ng kompartimento ng pagpapanatili: ang upuan ng balbula at singsing ng sealing ay pinaghiwalay, at ang balbula ay may isang port ng inspeksyon para sa madaling pagpapanatili at kapalit.
3. Ang itaas at mas mababang dobleng mga susi ng balbula ng balbula at ang stem ng balbula ay maaaring matiyak na hindi ito maiipit sa mababang temperatura, at sa parehong oras ay matugunan ang disenyo ng anti-lumilipad na API 609;
4. Ang balbula ng balbula ay maliit: ang ibabaw ng sealing ay malapit sa zero wear, na nagpapalawak ng buhay ng serbisyo ng balbula;
5. Ito ay may malawak na hanay ng mga aplikasyon at maaaring magamit para sa mga ultra-mababang aparato ng temperatura tulad ng LNG, propylene, at ethylene;
6. Mahusay na Pagganap ng Sealing: Ang pagtagas sa normal na temperatura ay API598, at ang pagtagas sa mababang temperatura ay 1/3 ng BS6364. Matugunan ang positibo at reverse sealing na mga kinakailangan ng BS6364 sa mababang temperatura;
7. Ang balbula ng katawan at balbula ng balbula ay magkahiwalay na mga sangkap: ang upuan ng balbula at singsing ng sealing ay maaaring gawin ng iba't ibang mga materyales upang matugunan ang mga kondisyon ng pagtatrabaho;
8. Tatlong eccentricities: Ang linya ng sentro ng baras ay lumihis mula sa sentro ng linya ng ibabaw ng sealing, ang linya ng sentro ng baras ay lumihis nang bahagya mula sa sentro ng linya ng pipeline, at ang sentro ng linya ng balbula ng katawan ng sealing (pahilig na kono) ay bumubuo ng isang anggular na posisyon na may sentro ng linya ng pipeline;
