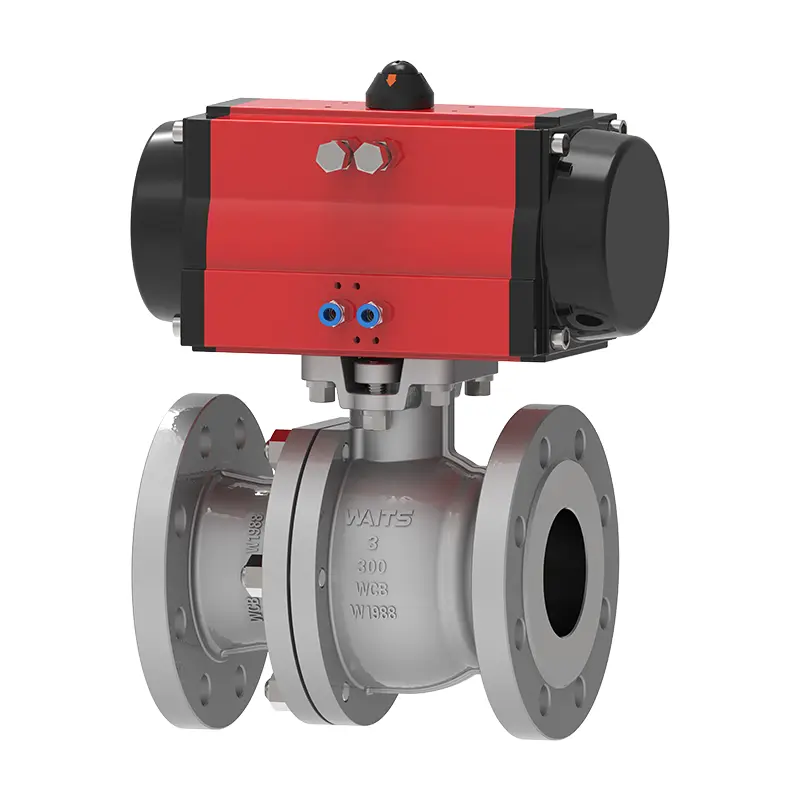

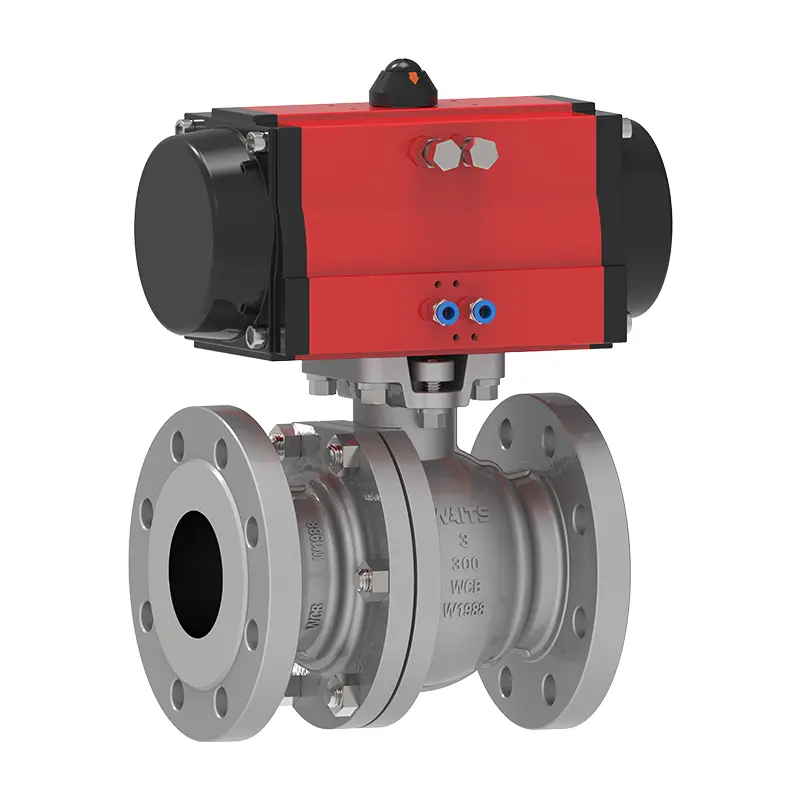

Dalawang-piraso pneumatic na lumulutang na balbula ng bola (na may bracket‌)

Ang Waits Valve Advanced na dalawang-piraso na pneumatic na lumulutang na balbula ng bola (na may bracket‌ ‌) ay napakadaling i-install sa mga pang-industriya na aplikasyon, na nagse-save ka ng maraming problema! Ito ay isang balbula na hinihimok ng pneumatically na may hindi kinakalawang na asero na katawan at upuan ng PTFE. Ang Waits Valve ay nakatuon sa pagbibigay ng pinaka -abot -kayang mga balbula ng likido para sa mga industriya tulad ng petrochemical, power generation at paggamot sa tubig.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Naghihintay ang balbula ng mataas na kalidad ng dalawang-piraso na pneumatic na lumulutang na balbula ng bola (na may bracket‌ ‌) ay nagpatibay ng isang dalawang piraso ng istraktura, na may balbula na katawan at takip ng balbula na konektado ng mga bolts, compact na istraktura at madaling pagpapanatili. Ito ay angkop para sa on/off at throttling control ng tubig, singaw, langis at iba pang media, lalo na para sa mga sistema ng piping sa industriya ng kemikal, pagkain at parmasyutiko.

Ang pangunahing bentahe ay kinabibilangan ng: mabilis na oras ng pagtugon; mahusay na pagganap ng sealing; mahabang buhay ng serbisyo.

Kung ikukumpara sa disenyo ng tatlong piraso, ang dalawang-piraso na lumulutang na balbula ng bola ay may mga sumusunod na pakinabang: mas maliit na bakas ng paa, mas magaan na timbang, angkop para sa mga pag-install na may limitadong puwang; mababang gastos

Ang aming dalawang-piraso na pneumatic na lumulutang na balbula ng bola (na may bracket‌ ‌) ay isang pagpapanatili ng libreng dalawang-piraso na buong balbula na balbula na angkop para sa pangkalahatan, pang-industriya at kemikal na aplikasyon; Angkop para sa paggamot ng tubig, kemikal, mahina ang kinakaing unti -unti at semi corrosive fluid.

Ang mode ng actuation ay single-acting o double-acting, at isang serye ng mga naka-configure na pagpipilian ay magagamit, kabilang ang mga limitasyon ng switch, solenoid valves at mga posisyon.

Pangunahing Mga Tampok:

Magagamit na interface ng BSP o NPT, laki: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 hanggang 2 pulgada (NPT).

Saklaw ng Pressure: CL150 ~ CL2500 PN10 ~ PN260

Saklaw ng temperatura: -20 ℃ ~ 400 ℃

Nilagyan ng anti-blowout valve stem.

Ang dalawang-piraso na pneumatic na lumulutang na balbula ng bola (na may bracket‌ ‌) ay nakakatugon sa mahigpit na mga kinakailangan ng kontrol sa proseso ngayon. Sa panahon ng pagpupulong, ang lahat ng mga sangkap ng drive ay mahigpit na sinuri at 100% na nasubok ang pabrika bago ang pagpapadala.

Mga Pamantayan sa Pagpapatupad-Two-Piece Pneumatic Floating Ball Valve （Sa Bracket‌ ‌）
Mga Pamantayan sa Disenyo	6d/Fire Fire 608, BS5351
Pamantayang Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Mga Paraan ng Koneksyon	RF, BW, SW, NPT, fnpt
Pagsubok at pagtanggap	Sunog 598, EN12266
Haba ng istruktura	API6D/ASME B16.10/EN558
Mga rating ng presyon at temperatura	ASME B16.34
Pagsubok sa Fireproof	Sunog 6fa, apoy 607
Mababang Mga Pamantayan sa Pagtagas	ISO 15848-1, API 622
Disenyo ng anti-kanal	NACE MR 0175

Application-Two-Piece Pneumatic Floating Ball Valve （Sa Bracket‌ ‌）
Laki	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Saklaw ng presyon	CL150 ~ CL2500 PN10 ~ PN260
Saklaw ng temperatura	-20 ℃ ~ 400 ℃
Saklaw ng Application	Naaangkop sa iba't ibang media tulad ng tubig, singaw, langis, likido na gas, natural gas, gas gas, nitric acid, acetic acid, oxidizing media, urea, atbp.
Drive Mode	Hydraulic, pneumatic, electric, manual at worm gear transmission.
Takip ng balbula/balbula	Mga Pagpapatawad: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ibabaw ng sealing	Reinforced PTFE, para-polyphenylene (rptfe, ppl), metal
Stem ng balbula	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ball	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Rod	Asbestos grapayt, nababaluktot na grapayt, polytetrafluoroethylene, haluang metal na batay sa bakal

Proseso ng Pneumatic Actuation

1. Ang naka -compress na hangin (0.4-0.7MPa) ay input upang himukin ang mekanismo ng actuator o mekanismo ng gear.

2.Torque ay output upang paikutin ang balbula stem 90 °, paglipat ng direksyon ng bola sa pamamagitan ng hole (ganap na bukas/ganap na sarado).

3. Ang mga kumikilos na cylinders ay nangangailangan ng pag -reset ng tagsibol, habang ang mga dobleng kumikilos na mga cylinders ay kinokontrol sa pamamagitan ng pagbabago ng direksyon ng balbula ng solenoid.

4.Rapid Response: Nakakamit ang mga pneumatic actuators ng isang bilis ng paglipat ng 0.05 segundo bawat siklo, na angkop para sa mga senaryo ng emergency shut off.

Mga Pamantayan sa Pagpili

1.Magsasagawa ng solong pag -arte o dobleng pag -arte ng pneumatic na ulo batay sa mga kinakailangan sa metalikang kuwintas.

2.Pagsasagawa ng mga ptfe seal para sa kinakaing unti -unting media; Piliin ang Metal Hard Seals para sa mga application na may mataas na temperatura/mataas na presyon.

3.Flange Mga Mukha na idinisenyo upang ASME B16.5 Tiyakin ang pagiging tugma ng pipeline.
