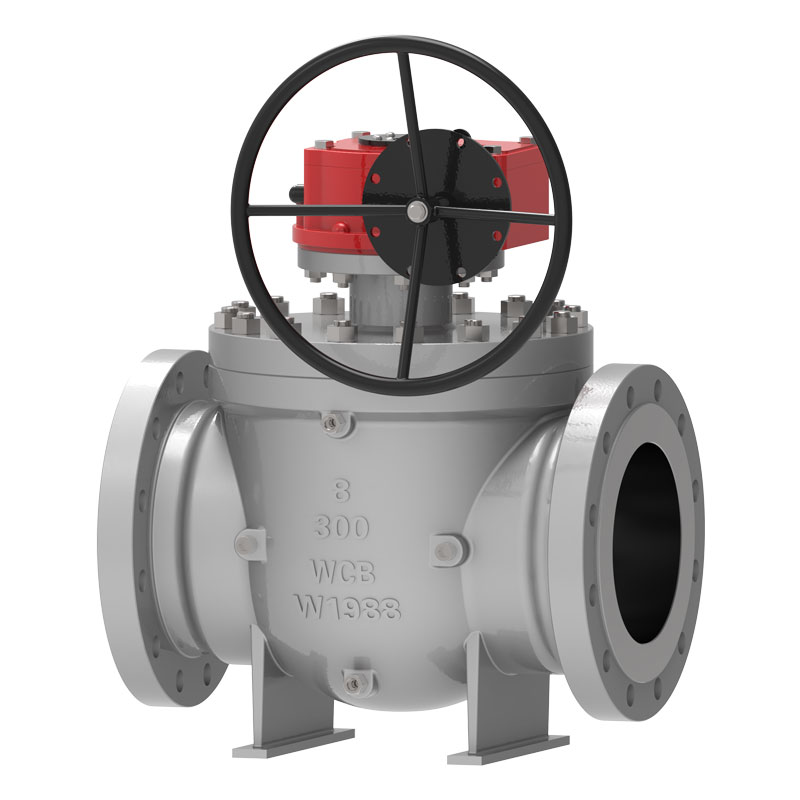

Nangungunang Entry Ball Valve

Ang Waits ay isang malaking tagagawa at supplier ng balbula. Ang kumpletong linya ng produksyon nito ay maaaring makagawa ng mataas na kalidad na top entry ball valves. Ang ball valve na ito ay idinisenyo, ginawa at siniyasat sa mahigpit na alinsunod sa mga pamantayan ng API. Ang paraan ng pagmamaneho ay maaaring magbigay sa mga customer ng maraming solusyon. Mayroon kaming higit sa isang base ng produksyon, at ang aming kapasidad sa paghahatid ay lubos na maaasahan, na labis na minamahal ng bago at lumang mga customer.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang top entry ball valve ay pangunahing ginagamit sa mga pipeline at mga sistemang pang-industriya. Sa batayan ng tradisyonal na full-bore ball valve, mayroon itong mga pakinabang ng online na pagpapanatili at nabawasan ang pagtagas. Ang paraan ng pagpapatakbo ay maaaring manual, gearbox, pneumatic, electric, gas-liquid linkage, electro-hydraulic linkage, atbp.

Pamantayan sa Pagpapatupad

Mga pamantayan sa disenyo	API 608, API 6D, ASME B16.34
Mga pamantayan ng flange	ASME B 16.5, ASME B16.47, ASME B16.25,
Mga paraan ng koneksyon	RF, RTJ, BW
Pagsubok at pagtanggap	API598, API 6D,
Haba ng istruktura	API 6D, ASME B16.10
Mga antas ng presyon at temperatura	ASME B16.34,
Mga kinakailangan sa proteksyon ng sunog	API6FA API607
Mababang pamantayan ng pagtagas	ISO 15848-1, API 622
Anti-corrosion design	NACE MR 0103, NACE MR 0175

Aplikasyon

Sukat	NPS1-1/2″~ 60”DN40~DN1500
Saklaw ng presyon	Class150~ 2500 PN10-PN420
Saklaw ng temperatura	；-60*C ~ +260°C
Application range	Petroleum, industriya ng kemikal, metalurhiya, magaan na industriya, mga istasyon ng kuryente, suplay ng tubig sa konstruksyon sa lunsod, mababang temperatura ng mga kondisyon sa pagtatrabaho, at mga pipeline ng malayuan gaya ng langis, gas at natural na gas.
Drive mode	Turbine, pneumatic, electric
Katawan ng balbula	Mga Forging：A105, A182 F304, F304L, F316, F316L,F51, F53, A350 LF2, LF3, LF5, Monel, Mga Casting：A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Ball	Sphere： CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Ring ng suporta sa upuan ng balbula	Seat support ring: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Insert ng upuan ng balbula	PTFE, RPTFE, Nylon, Devlon, SILIP
Balbula stem	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Mga Tampok ng Pagganap

1. Ang pinakamalaking pagkakaiba sa pagitan ng top entry ball valve at ordinaryong balbula ay maaari itong mapanatili online nang hindi dini-disassemble ang valve mula sa pipeline, na nakakabawas sa mga gastos sa pagpapanatili at nagpapahaba ng buhay ng serbisyo. Gumagamit ito ng welded end structure at naka-install sa pipeline, na hindi apektado ng stress ng pipeline at tinitiyak ang pagiging maaasahan ng sealing.
2. Kasama sa valve seat seal ang valve seat, valve seat ring at iba pang bahagi. Ang valve seat ring ay maaaring lumutang nang nakapag-iisa sa axial position. Sa pamamagitan ng preload spring, ang valve seat ay maaaring selyadong sa ilalim ng zero pressure at low pressure na kondisyon. Ang disenyo na ito ay ginagamit upang makamit ang kakayahang isara ang balbula sa ilalim ng gumaganang presyon at mga kondisyon ng mataas na presyon. Sa labas ng valve seat ring, naglalagay kami ng mga O-ring at elastic ring para matiyak ang seal sa pagitan ng valve seat at ng valve body. Kapag naganap ang sunog sa lugar kung saan ginamit ang pinalawak na grapayt, maaari ding mapanatili ang pagganap ng sealing. 3. Kapag ang valve seat at valve stem seal ay tumagas dahil sa pinsala, ang sealing grease na na-injected ng grease injection valve ay maaaring makamit ang epekto ng emergency sealing. Kapag ang balbula ay nasa normal na kondisyon ng pagtatrabaho, ang grasa ay maaaring iturok sa pamamagitan ng grease injection valve upang lubricate ang balbula stem at ang ibabaw ng bola, na ginagawang mas nababaluktot ang pagbubukas at pagsasara.
4. Para sa mga balbula na naka-install sa ilalim ng lupa, ang balbula stem ng balbula ay maaaring pahabain kung kinakailangan, at ang laki ay maaaring ayon sa kinakailangan ng mga customer. Ang lahat ng mga tubo ng dumi sa alkantarilya, mga tubo ng tambutso at mga aparatong pang-emergency na iniksyon ng grasa ay pinahaba nang naaayon, at ang iba pang mga kaugnay na pipeline ay malapit sa pinahabang bahagi ng balbula. Ang balbula ng dumi sa alkantarilya, balbula ng vent at balbula ng iniksyon ng grasa ay konektado sa lupa para sa pag-install, upang mapadali ang regular na pagpapanatili ng pangunahing balbula.
5. Ang upper at lower valve stems ay idinisenyo para sa anti-static ayon sa API6D at ISO17292 standards.
6. Kapag ang isang solong piston valve seat ay ginamit sa itaas ng agos at isang double piston valve seat ay ginamit sa ibaba ng agos, ang balbula ay may double blocking function at maaaring putulin ang media mula sa upstream at downstream sa parehong oras. Kapag ang mass na nananatili sa valve cavity ay abnormally pressured dahil sa pagtaas ng temperatura, ang valve seat ay maaaring awtomatikong ilabas ang pressure (discharge sa upstream side).
7. Ang bola ng top entry ball valve ay naayos, at ang ibabaw ay lupa, pinakintab at tumigas. Ang isang sliding bearing ay naka-install sa pagitan ng bola at ng valve stem upang mabawasan ang friction at working torque.
8. Ang connecting flange sa pagitan ng valve at ng actuator ay sumusunod sa ISO 5211 standards, na mas madaling iakma at palitan.
