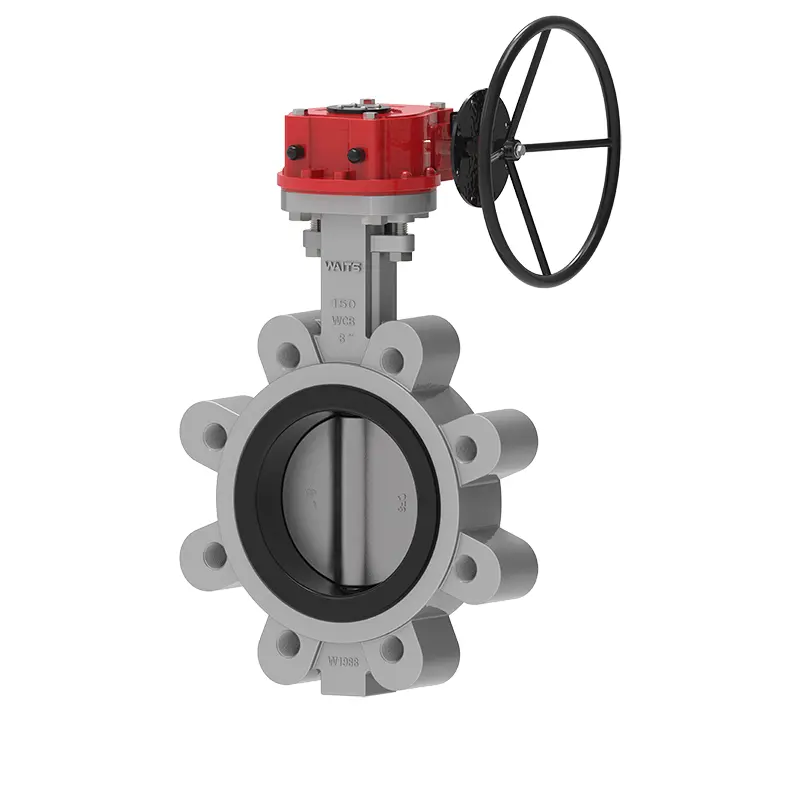

Malambot na nakaupo na wafer lug valve

Ang malambot na nakaupo na wafer lug valve ng butterfly ay isa sa mga produkto na maaaring ibigay ng mga naghihintay sa mga customer sa buong mundo. Ang upuan ng balbula ng goma nito ay gawa sa natural na kalidad na goma na maingat na pinili ng aming mga propesyonal at maaaring magamit sa mga pipeline ng pagkain na may kumpiyansa. Hindi lamang kami may mahusay na mga presyo, kundi pati na rin ang maaasahang kalidad, pati na rin ang perpektong mga serbisyo sa pagkuha at pagkatapos ng benta.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Bilang isang propesyonal na tagagawa ng balbula, ang Waits ay nakaranas at patuloy na napapanahon sa mga oras. Ang malambot na nakaupo na wafer lug valve balbula na dinisenyo ng amin ay may mga sumusunod na mga puntos ng pangunahing disenyo:
1. Mataas na Elasticity Valve Seat Rubber: Ang nilalaman ng goma ng EPDM Valve Seat ay 50%. Naglalagay kami ng malaking kahalagahan sa kalidad. Ang balbula ay na -simulate ng higit sa 10,000 beses ng pagbubukas at pagsasara upang matiyak na walang pagtagas.
Ang mga sanggunian na sanggunian ng upuan ng balbula ay ang mga sumusunod: baybayin isang tigas/degree 72 ± 3, 200%tensile stress/mpa≥6, tensile lakas mPa≥15, pagpahaba sa break/%≥350, permanenteng pagpapapangit sa break/%≦ 10, lakas ng luha/kn.m-1≥35, compression permanent deformation (70 ℃*22h, compression rate 25%)/%≦ 20.
Kasabay nito, ang malawak na upuan ng balbula na may diameter na halos 20 mm ay may mas malawak na ibabaw ng contact na may pipeline flange kaysa sa makitid na gilid ng balbula ng balbula, at may mas mahusay na pagganap ng pag-install ng sealing.
2. Ang butterfly plate at ang balbula ng balbula ay konektado nang walang mga pin upang maiwasan ang pagtagas at kaagnasan na sanhi ng pag -install ng mga pin. Bukod dito, ang balbula ng balbula ay madaling i -disassemble, na pinadali ang kapalit ng upuan ng balbula, binabawasan ang gastos at kahirapan sa pagpapanatili at kapalit.
3. Ang katawan ng balbula ay nilagyan ng isang anti-lumilipad na aparato, na mas ligtas.

Mga Pamantayan sa Pagpapatupad

Pamantayan sa Disenyo	API 609, EN593, BS 5155, Gost
Tapusin ang pamantayan	ANSI B16.1 Cl. 125lb at B16.5 Cl. 150lb Ng 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 at PN16 Bilang 2129 Table D at E BS 10 Table D at E MSS SP44 Cl. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 at PN16 ISO 7005 PN6, PN10 at PN16
Inspeksyon at Pagsubok	API 598, ISO 5208, EN 12266-1, Gost
Mukha sa harapan	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Nangungunang flange	ISO 5211

Application

Temperatura ng pagpapatakbo	-45 ℃ ~ 150 ℃
Laki	2 "-80", DN50-DN2000
Working Pressure / CWP	16bar 10bar
Shell	24bar 15bar
Selyo	18bar 10bar
Air test	6bar 6bar
Operating environment	Ballast at Bilge System Chemical Processing Desalination halaman, pagbabarena rigs, inuming tubig Dry powder, pagkain at inumin, mga halaman ng gas Industriya ng pagmimina ng HAVC, industriya ng papel, paghawak ng buhangin, tubig sa dagat, industriya ng asukal Thermo Technical Water Treatment Water Water
Operator	Lever, gear, electric, pneumatic, atbp.
Materyal ng katawan	Cast iron, ductile iron, carbon steel, hindi kinakalawang na asero, al-tanso, atbp.
Disc	Cast iron ductile iron carbon steel hindi kinakalawang na asero al-tanso
Stem	2CR13 F304 F316 F51 F53 Monel K500
Upuan	BUNA NBR EPDM Viton Ptfe Hepdm Neoprene Hypalon Natural Rubber

Mga tampok ng pagganap

1. Ang malambot na nakaupo na wafer lug butterfly valve ay maliit sa laki, ilaw sa timbang, madaling i -install, at madaling i -disassemble at mapanatili.
2. Ang istraktura ay simple at compact, na may isang operating opening at pagsara ng bilis ng 90.
3. Ang metalikang kuwintas ay maliit sa panahon ng operasyon, na kung saan ay makatipid at magaan.
4. Ang pagtagas ng pagsubok sa gas ay zero, at mahigpit na ginagarantiyahan ang pagbubuklod.
5. Ang iba't ibang mga sangkap ng sangkap ay maaaring mapili at mailalapat sa iba't ibang media.
6. Ang mga katangian ng daloy ay may posibilidad na maging linear, at ang pagganap ng pagsasaayos ay mabuti.
7. Sa pagbubukas at pagsasara ng pagsubok, maaari itong makatiis ng libu -libong beses, na ganap na nagpapatunay sa mahabang buhay ng serbisyo.
8 maaari itong magamit bilang isang end valve.

Soft Seated Wafer Lug Butterfly Valve
