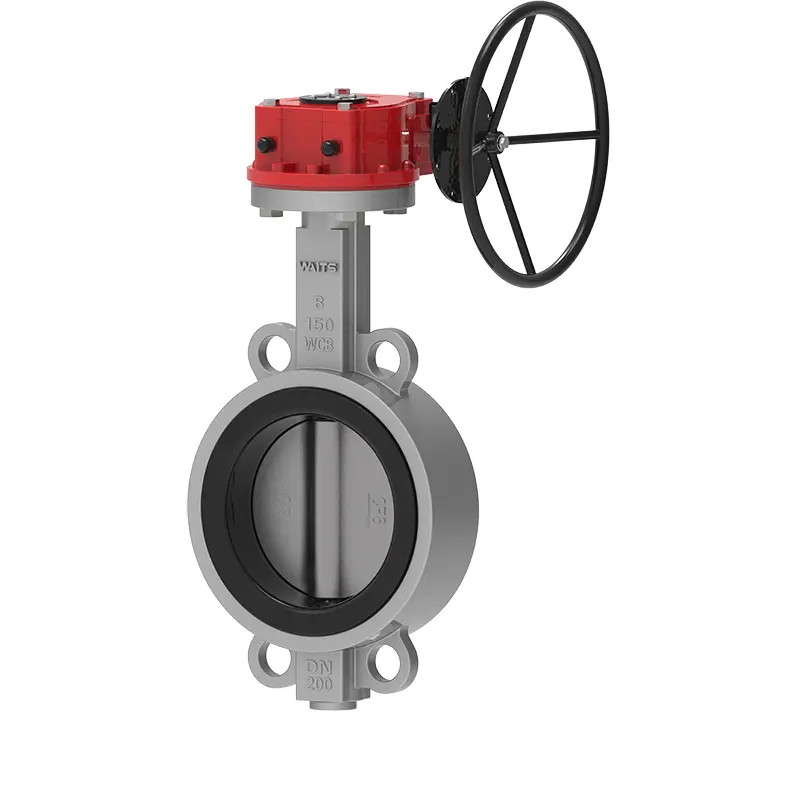

Malambot na nakaupo na wafer butterfly balbula

Ang Waits ay isang malaking tagagawa ng balbula at tagapagtustos na maaaring magbigay sa iyo ng malambot na nakaupo na balbula ng butterfly. Ang balbula na ito ay gumagamit ng upuan ng balbula ng goma, mas mabuti na natural na de-kalidad na goma, na maaaring maabot ang sertipikasyon ng grade grade. Ito ay may mahusay na aplikasyon sa New Zealand Milk Source Factory at Israel Desalination Plant.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang malambot na nakaupo na wafer butterfly valve ng mga witts ay may mga sumusunod na disenyo sa panahon ng disenyo at paggawa, at napabuti sa mga tuntunin ng pagganap:
1-high elastic valve seat goma
Ang goma na nilalaman ng upuan ng balbula ng EPDM ay 50%, at nasubok ito nang higit sa 10,000 beses sa pagbubukas ng simulation at pagsasara ng mga pagsubok nang walang pagtagas.
Shore Isang katigasan/degree 72 ± 3,200%tensile stress/mPa≥6, makunat na lakas mPa≥15, pagpahaba sa break/%≥350, permanenteng pagpapapangit sa break/%≦ 10, lakas ng luha/kn.m-1≥35, compression permanenteng pagpapapangit (70 ℃*22h, rate ng compression 25%)/%≦ 20.
Kung ikukumpara sa makitid na upuan ng balbula ng balbula, ang malawak na upuan ng balbula ng balbula ay may mas malawak na ibabaw ng contact na may pipeline flange, na may diameter na halos 20 mm, at mas mahusay na pagganap ng pag-install ng sealing.
2-ang butterfly plate at ang balbula ng balbula ay konektado nang walang mga pin, na maaaring ganap na maiwasan ang pagtagas at kaagnasan na dulot ng pag-install ng mga pin. Ang balbula ng balbula ay madaling i -disassemble, na maginhawa para sa pagpapalit ng upuan ng balbula.
3-Ang katawan ng balbula ay nilagyan ng isang anti-lumilipad na aparato, na mas mahusay at mas ligtas na gagamitin sa pipeline.

Mga Pamantayan sa Pagpapatupad

Pamantayan sa Disenyo	API 609, EN 593, BS5155, Gost
Tapusin ang pamantayan	Mga Pamantayan sa Pagpapatupad ANSI B16.1 Cl. 125lb at B16.5 Cl. 150lb Ng 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 at PN16 Bilang 2129 Table D at E BS 10 Table D at E MSS SP44 Cl. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 at PN16 ISO 7005 PN6, PN10 at PN16
Inspeksyon at Pagsubok	API 598, ISO 5208, EN 12266-1, Gost
Mukha sa harapan	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Nangungunang flange	ISO 5211

Application

Temperatura ng pagpapatakbo	-45 ℃ ~ 150 ℃
Laki	2 "-80", DN50-DN2000
Working Pressure / CWP	16bar 10bar
Shell	24bar 15bar
Selyo	18bar 10bar
Air test	6bar 6bar
Operating environment	Ballast at Bilge System Chemical Processing Desalination halaman, pagbabarena rigs, inuming tubig Dry powder, pagkain at inumin, mga halaman ng gas Industriya ng pagmimina ng HAVC, industriya ng papel, paghawak ng buhangin, tubig sa dagat, industriya ng asukal Thermo Technical Water Treatment Water Water
Operator	Lever, gear, electric, pneumatic, atbp.
Materyal ng katawan	Cast iron, ductile iron, carbon steel, hindi kinakalawang na asero, al-tanso, atbp.
Disc	Cast iron ductile iron carbon steel hindi kinakalawang na asero al-tanso
Stem	2CR13 F304 F316 F51 F53 Monel K500
Upuan	BUNA NBR EPDM Viton Ptfe Hepdm Neoprene Hypalon Natural Rubber

Mga tampok ng pagganap

1. Ang malambot na nakaupo na wafer butterfly valve ay maliit sa laki, ilaw sa timbang, madaling i -disassemble at ayusin.
2. Ang istraktura ay simple at compact, na may isang operating opening at pagsara ng bilis ng 90.
3. Ang gumaganang metalikang kuwintas ay maliit, pag-save ng paggawa at ilaw.
4. Sa mga tuntunin ng pagganap ng sealing, ang pagtagas ng pagsubok sa gas ay zero, na kung saan ay ginagarantiyahan.
5. Ang iba't ibang mga sangkap ng sangkap ay maaaring mapili at mailalapat sa iba't ibang media.
6. Ang mga katangian ng daloy ay may posibilidad na maging linear, at ang pagganap ng pagsasaayos ay mabuti.
7. Ang bilang ng mga pagsubok sa pagbubukas at pagsasara ay maaaring maabot ang libu -libong beses, at mahaba ang buhay ng serbisyo.
