Electric three-piece flanged floating ball valve

Naghihintay ang balbula ng electric three-piraso flanged lumulutang na balbula ng bola ay matibay, matalinong kinokontrol, at nakamit ang mahusay na automation ng daloy. Mula sa Pre-Sales Technical Consultation at Solution Planning hanggang sa pag-install pagkatapos ng benta, pag-utos, pagpapanatili at pag-aayos, ang Waits Valve ay maaari ring magdisenyo ng dalawang piraso ng ball valves na may mga mounting bracket upang mapadali ang mga aplikasyon ng automation. Ang Waits Valve ay nagtatag ng isang kumpletong sistema ng serbisyo ng full-cycle.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Valve Body of Waits Valve Electric Three-Piece Flanged Floating Ball Valve ay nahahati sa tatlong bahagi at pinagtibay ang karaniwang disenyo ng balbula ng electric ball. Ang saklaw ng laki ay NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, at ang WOG Working Pressure ay CL150 ~ CL2500 PN10 ~ PN260. Nagbibigay kami ng isang buong hanay ng mga tatlong-piraso na balbula ng bola na may iba't ibang mga koneksyon sa pagtatapos, kabilang ang mga may sinulid na dulo, mga dulo ng welding ng puwit, mga dulo ng welding ng socket at mga koneksyon sa tri-clamp.

Ang natatanging istraktura ng Waits Valve ay ginagawang mas maginhawa ang disassembly at pagpapanatili: ang upuan ng bola at balbula ay maaaring masuri at mapalitan nang hindi i -disassembling ang pipeline, na lubos na binabawasan ang kahirapan at gastos ng pagpapanatili. Sa mga tuntunin ng pagganap ng sealing, ang istraktura ng tatlong-piraso ay nagbibigay ng isang mas pantay na pamamahagi ng presyon at may epekto ng sealing, habang ang mode ng electric drive ay napagtanto ang awtomatikong kontrol. Ang balbula na ito ay madalas na ginagamit sa mga senaryo ng pang -industriya na pipeline na may mataas na dalas ng pagpapanatili ng balbula at mahigpit na mga kinakailangan sa sealing.

Mga Pamantayan sa Pagpapatupad-electric na tatlong-piraso na flanged lumulutang na balbula ng bola
Mga Pamantayan sa Disenyo	6d/Fire Fire 608, BS5351
Pamantayang Flange	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Mga Paraan ng Koneksyon	RF
Pagsubok at pagtanggap	Sunog 598, EN12266
Haba ng istruktura	API6D/ASME B16.10/EN558
Mga rating ng presyon at temperatura	ASME B16.34
Pagsubok sa Fireproof	Sunog 6fa, apoy 607
Mababang Mga Pamantayan sa Pagtagas	ISO 15848-1, API 622
Disenyo ng anti-kanal	NACE MR 0175

Application-electric three-piraso flanged lumulutang na balbula ng bola
Laki	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Saklaw ng presyon	CL150 ~ CL2500 PN10 ~ PN260
Saklaw ng temperatura	-20 ℃ ~ 400 ℃
Saklaw ng Application	Naaangkop sa iba't ibang media tulad ng tubig, singaw, langis, likido na gas, natural gas, gas gas, nitric acid, acetic acid, oxidizing media, urea, atbp.
Drive Mode	Hydraulic, pneumatic, electric, manual at worm gear transmission.
Takip ng balbula/balbula	Mga Pagpapatawad: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Castings: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ibabaw ng sealing	Reinforced PTFE, para-polyphenylene (rptfe, ppl), metal
Stem ng balbula	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Ball	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Rod	Asbestos grapayt, nababaluktot na grapayt, polytetrafluoroethylene, haluang metal na batay sa bakal

Pangunahing istraktura at prinsipyo ng pagtatrabaho

1. Ang katawan ng balbula ay binubuo ng kaliwa, kanan, at intermediate na mga seksyon na konektado ng mga bolts, na nagpapagana ng mabilis na pag -disassembly para sa pagpapanatili at panloob na kapalit na sangkap.

2.Ang bola ay lumilipat patungo sa outlet sealing ibabaw sa ilalim ng presyon ng media, nakamit ang bidirectional sealing na angkop para sa madalas na mga siklo ng operasyon.

3.Integrates isang quarter-turn electric actuator na sumusuporta sa 0-90 ° na kontrol sa pag-ikot para sa regulasyon ng daloy o on/off function, direktang katugma sa mga sistema ng kontrol sa industriya.

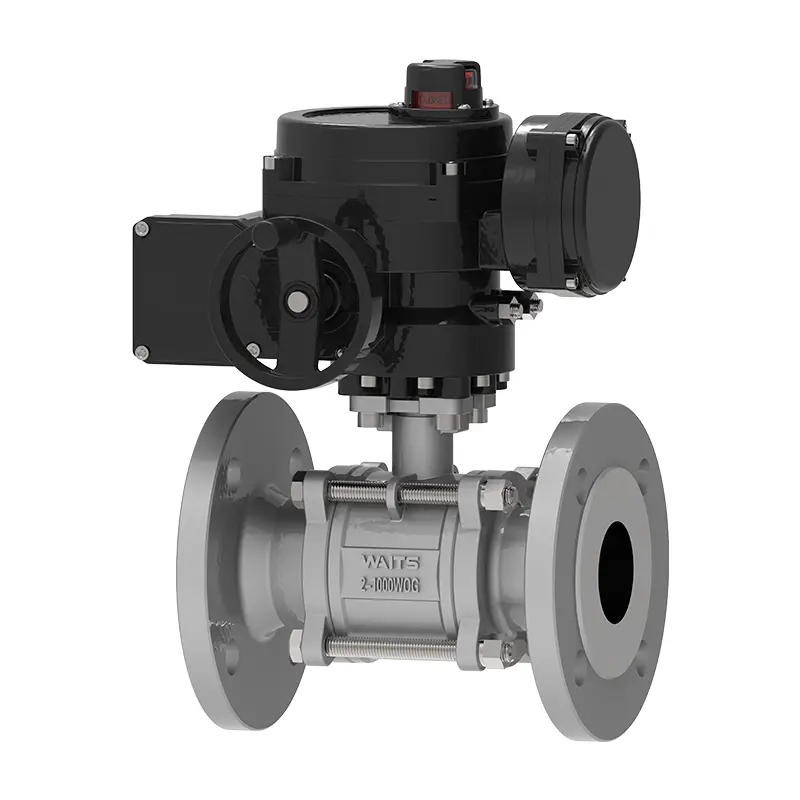

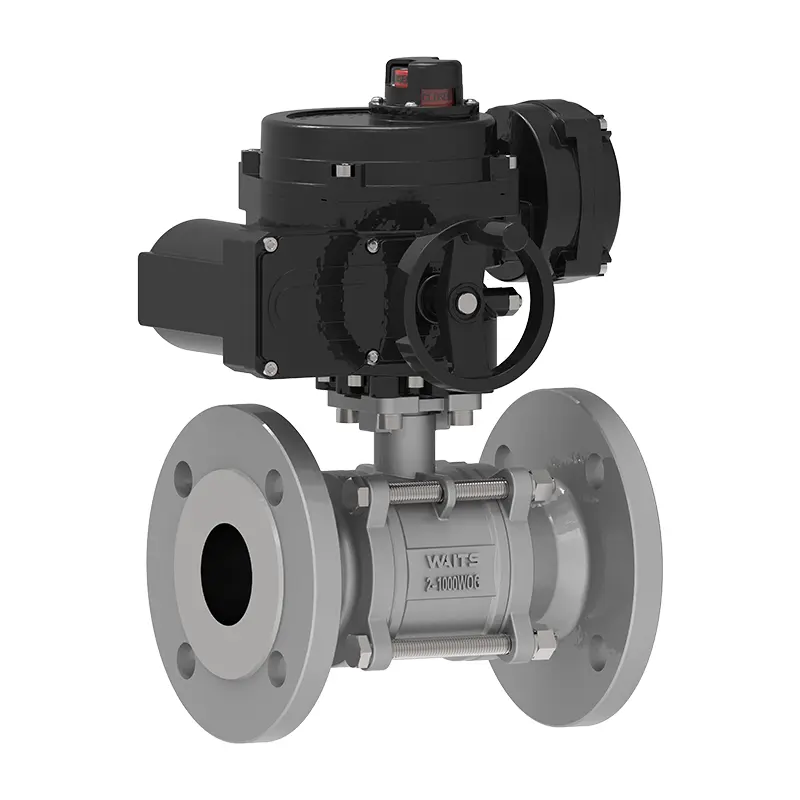

Electric Three Piece Flanged Floating Ball Valve
