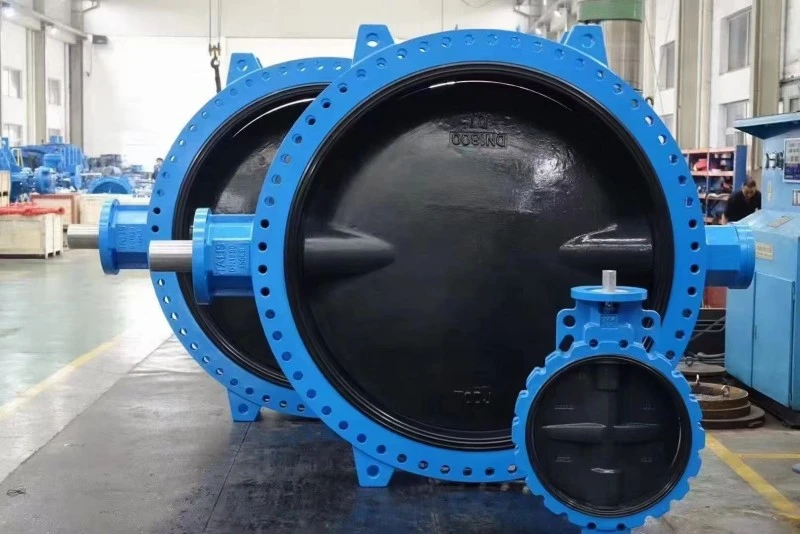

U-Type Flange Butterfly Valve

Waits valve U-Type Flange Butterfly Valve ay matibay, maliit ang laki, magaan, at binubuo lamang ng ilang bahagi. Bilang karagdagan, maaari itong mabilis na buksan at isara. Kapag ang flange butterfly valve ay nasa ganap na bukas na posisyon, ang kapal ng butterfly plate ay ang tanging pagtutol para sa daluyan na dumaloy sa katawan ng balbula, kaya ang pagbaba ng presyon na nabuo ng balbula ay napakaliit, at mayroon itong mas mahusay na mga katangian ng kontrol sa daloy. Ang mga uri ng sealing ng U-Type Flange Butterfly Valve ay elastic sealing at metal sealing. Ang elastic sealing valve, ang sealing ring ay maaaring i-embed sa valve body o i-install sa paligid ng butterfly plate.

Tampok

1. Ang butterfly valve ay may simpleng istraktura, maliit na volume, magaan ang timbang, at binubuo lamang ng ilang bahagi. Bilang karagdagan, i-rotate lang ang 90 ° upang mabilis na buksan at isara, na ginagawang mas madaling patakbuhin. Kasabay nito, ang balbula ay may mahusay na mga katangian ng kontrol ng likido.

2. Ang istraktura ay simple at compact, at maaaring mabilis na buksan/sarado 90 °.

3. Napakababa ng operating torque, nakakatipid ng enerhiya.

4. Ang curve ng daloy ay patungo sa isang tuwid na linya, na nagpapahiwatig ng mahusay na pagganap ng regulasyon.

5. Malawak na hanay ng pagpili ng materyal, na angkop para sa iba't ibang media.

I-rotate lang ng 90 ° para mabilis na buksan at isara, madaling patakbuhin. Kasabay nito, ang U-Type Flange Butterfly Valve ay may mahusay na mga katangian ng pagkontrol sa likido.

Ang haba ng buhay ng mga metal na selyadong balbula ay kadalasang mas mahaba kaysa sa nababanat na selyadong mga balbula, ngunit mahirap makamit ang kumpletong sealing.

Paghahambing sa pagitan ng U-Type Flange Butterfly Valve at Double Clamp Butterfly Valve

1. Materyal (pagkakatulad):

Katawan ng balbula: gray cast iron; Malagkit na bakal; Carbon steel.

Valve disc: ductile iron (nickel plated o nylon coated); 304/316 hindi kinakalawang na asero; Aluminyo tanso.

Valve stem: 410/416/304/316 hindi kinakalawang na asero.

Upuan ng balbula: EPDM goma; Nitrile goma; teflon; Fluororubber; Heparen; Chloroprene goma; upuan ng balbula ng metal.

2. Presyon (pagkakatulad):

CLASS 125/150； PN10/16/25

3. Saklaw ng aplikasyon:

Ang U-Type Flange Butterfly Valve ay iba sa clamp o lug butterfly valves dahil gumagamit ito ng mga flange na koneksyon at may mas maikling haba ng dulo ng mukha.

Kung ang mga butterfly valve ay kailangang gamitin para sa kontrol ng daloy, ang pinakamahalagang bagay ay ang piliin ang tamang sukat at uri ng balbula. Ang istrukturang prinsipyo ng mga butterfly valve ay partikular na angkop para sa paggawa ng malalaking diameter na mga balbula. Ang mga butterfly valve ay hindi lamang malawakang ginagamit sa mga pangkalahatang industriya tulad ng petrolyo, natural gas, kemikal, at paggamot ng tubig, kundi pati na rin sa mga sistema ng paglamig ng tubig ng mga thermal power plant.

Kung kailangang gumamit ng U-Type Flange Butterfly Valve para sa kontrol ng daloy, ang pinakamahalagang bagay ay ang tamang pagpili ng laki at uri ng balbula. Ang istrukturang prinsipyo ng mga butterfly valve ay partikular na angkop para sa paggawa ng malalaking diameter na mga balbula. Ang mga butterfly valve ay hindi lamang malawakang ginagamit sa mga pangkalahatang industriya tulad ng petrolyo, natural gas, kemikal, at paggamot ng tubig, kundi pati na rin sa mga sistema ng paglamig ng tubig ng mga thermal power plant.
