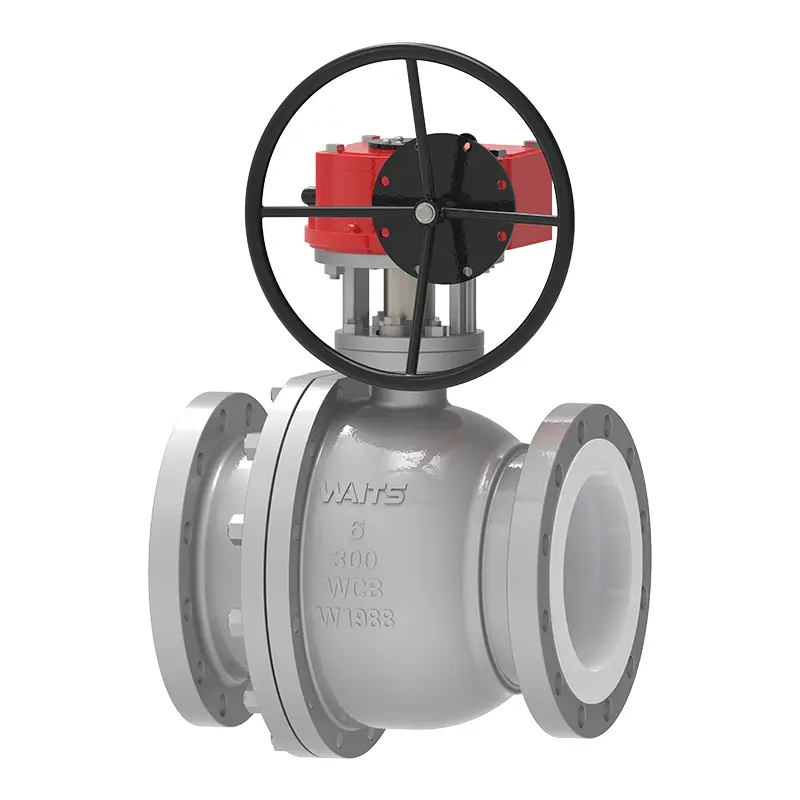

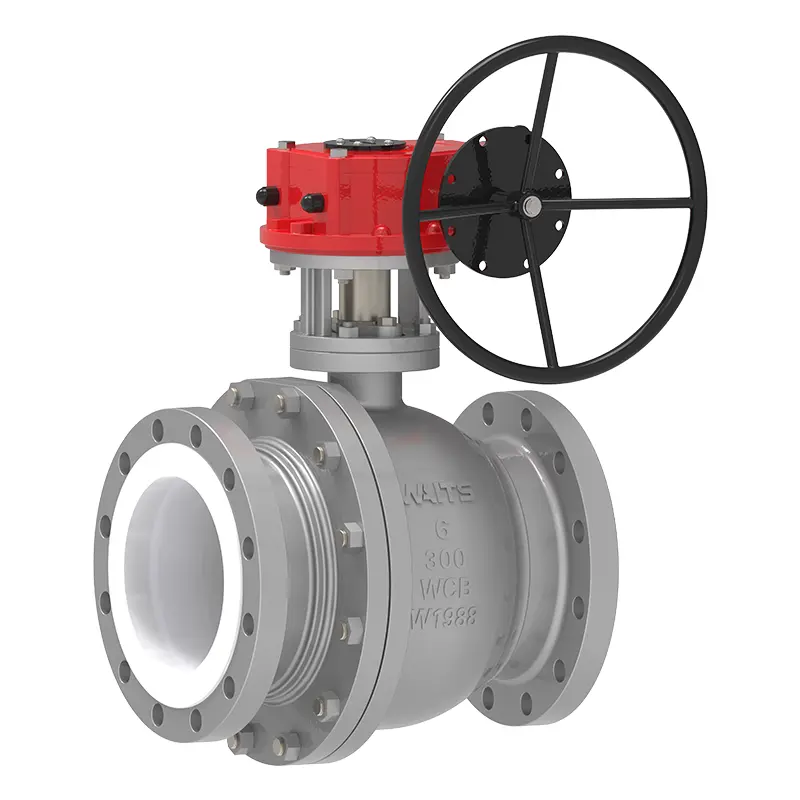

Gear PTFE Lined Ball Valve

Ang Waits Valve ay isang propesyonal na supplier ng Gear PTFE Lined Ball Valve sa China. Ang aming produkto ay may solid gear transmission precision, PTFE lining ay corrosion-resistant, ang istraktura ay matibay, at ang sealing ay napakahusay, na maaaring makamit ang mahusay na kontrol sa daloy sa malupit na pang-industriya na kapaligiran! Ang paghihintay ng malakihang pagbili ng Valve ay nakakabawas sa halaga ng mga hilaw na materyales.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Waits Valve na may mataas na kalidad na Gear PTFE Lined Ball Valve ay isang balbula na pinapatakbo ng mekanismo ng gear. Maaaring makamit ng gear transmission ang deceleration at torque amplification, at madaling mapatakbo ng handwheel o actuator. Ito ay partikular na angkop para sa malalaking kalibre o mataas na presyon na mga okasyon, na nakakatipid ng mas maraming lakas-tao at nagpapadali sa remote control kumpara sa mga manu-manong ball valve. Ang upuan ng bola at balbula ay karaniwang tinatakan ng mga metal o hindi metal na materyales (tulad ng PTFE, metal hard seal), na may maaasahang sealing, mababang resistensya ng daloy at mabilis na pagbukas/pagsara. Ito ay malawakang ginagamit sa mga industriya tulad ng kemikal, parmasyutiko, pagkain at proteksyon sa kapaligiran.

Ang Gear PTFE Lined Ball Valve ay may straight-through flow channel para makamit ang positibong pagsasara habang pinapaliit ang pressure drop at fluid turbulence. Dahil ang bola ay independiyente sa tangkay, maaari itong malayang gumalaw sa kahabaan ng axis ng balbula sa saradong posisyon, ngunit hindi maaaring paikutin kaugnay sa tangkay. Kapag ang presyon ng linya ay inilapat sa bola sa saradong estado, ang bola ay gumagalaw nang bahagya sa ibaba ng agos upang mapanatili ang pakikipag-ugnay sa upuan sa ibaba ng agos, sa gayon ay nakakamit ang pangunahing selyo.

Ang mga may linyang ball valve ay karaniwang naka-install nang walang pagsasaalang-alang sa direksyon ng daloy at ito ay angkop para sa automated na produksyon dahil sa kanilang mga ISO mounting pad.

Mga Tampok:

1. Mababang paglabas ng stem seal

Ang mga mababang emisyon ay nakakamit salamat sa pre-compressed solid PTFE packing rings at adjustable packing gland. Dahil ang bola ay maaaring gumalaw nang hiwalay sa stem sa saradong posisyon, ang pressure-induced side load sa stem seal ay inaalis, na nagbibigay ng mahusay na stem sealing kahit na matapos ang libu-libong cycle.

2. Blowout-proof stem

Ang Gear PTFE Lined Ball Valve ay may mahusay na disenyo ng stem na hindi pumutok.

3. Anti-static na aparato

Ang anti-static na koneksyon sa pagitan ng stem at katawan ay nakakamit ng mga bukal.

4. Self-compensating valve seat

Ang valve seat ay idinisenyo upang palaging magbigay ng maaasahang sealing na may pinakamababang operating torque, anuman ang mataas o mababang presyon.

5. Lining

Purong PFA lining, naka-angkla sa loob ng balbula, na angkop para sa mga vacuum application.

Mga Pamantayan sa Pagpapatupad-Gear PTFE Lined Ball Valve
Mga Pamantayan sa Disenyo	API 6D/API 608, BS5351
Flange Standard	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Mga paraan ng koneksyon	RF
Pagsubok at pagtanggap	API 598, EN12266
Haba ng istruktura	API6D/ASME B16.10/EN558
Mga rating ng presyon at temperatura	ASME B16.34
Hindi masusunog na pagsubok	/
Mababang pamantayan ng pagtagas	ISO 15848-1, API 622
Disenyo ng anti-corrosion	NACE MR 0175
Application-Gear PTFE Lined Ball Valve
Sukat	NPS 2″~ NPS 12″ DN50~ DN300
Saklaw ng presyon	PN16~PN40（1.6~4.0MPa）
Saklaw ng temperatura	PTFE-20°C~+180°C
Saklaw ng aplikasyon	Transportasyon ng acid at alkali solution, chemical reactor control, sewage/wastewater treatment, pharmaceutical, seawater, atbp.
Drive mode	Uod
Katawan ng balbula/takip ng balbula	Mga Forging: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-lined Mga Casting: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-lined
Ibabaw ng pagbubuklod	PTFE
Tangkay ng balbula	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
bola	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-lined
Tagapuno	Asbestos graphite, flexible graphite, polytetrafluoroethylene, iron-based na haluang metal

Mga Tala sa Pagpapanatili ng Produkto

1. Regular na mag-lubricate ang worm gear (gumamit ng lithium based grease) upang maiwasan ang tuyong paggiling at pagkasira.

2. I-rotate ang handwheel nang dahan-dahan habang tumatakbo upang maiwasan ang mga impact load na makapinsala sa mga bahagi ng transmission.

3. Ang over-temperatura at over pressure na operasyon ay ipinagbabawal (ang fluoroplastic ay madaling ma-deform sa mataas na temperatura).

4.Suriin ang lining para sa pinsala (tulad ng mga bula o bitak) sa panahon ng pagpapanatili ng shutdown at palitan ito kaagad.

Mga Bentahe ng Produkto

1.Labor Saving at Efficient

Binabawasan ng gear ang bilis at pinatataas ang metalikang kuwintas, na makabuluhang binabawasan ang puwersa ng pagpapatakbo para sa malalaking diameter na mga balbula.

2.Precise Control

Ang handwheel ay nangangailangan ng maraming pag-ikot para sa maayos na pagsasaayos ng pagbubukas (hal., regulasyon ng daloy), na angkop para sa mga sitwasyong nangangailangan ng tumpak na kontrol.

3.Maaasahang Istraktura

Ang mga bahagi ng paghahatid ay gawa sa mga metal na materyales (tulad ng mga copper alloy na gear at stainless steel shaft), na lumalaban sa pagsusuot at may mahabang buhay ng serbisyo.
