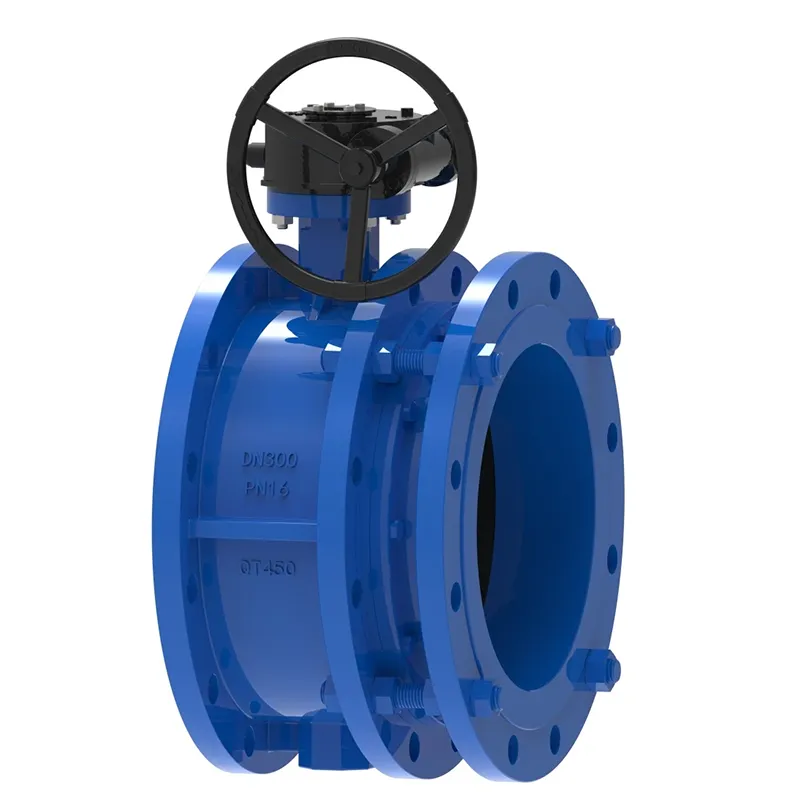

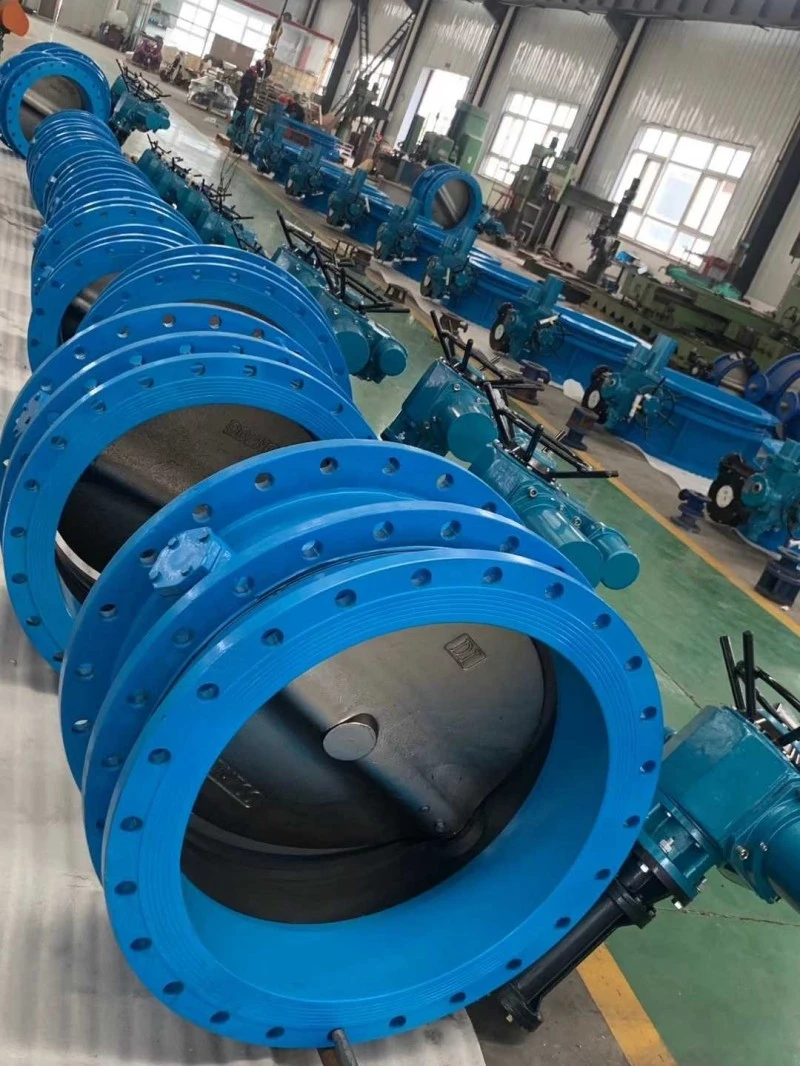

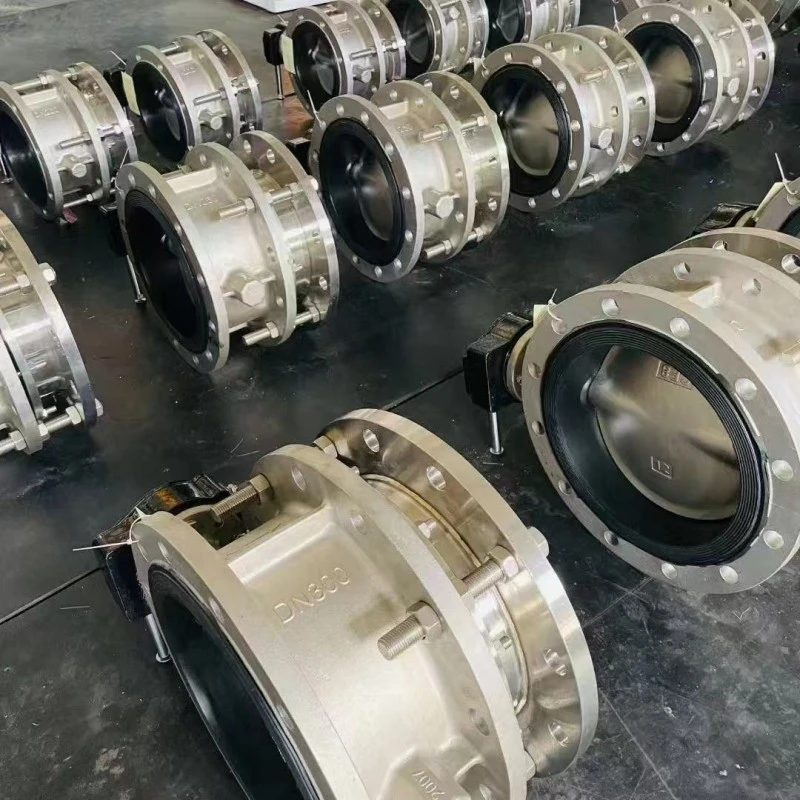

Expansion Joint Concentric Butterfly Valve

Ang butterfly plate ng advanced na Telescopic concentric butterfly valve ay naka-install sa diameter na direksyon ng pipeline. Sa cylindrical channel ng telescopic butterfly valve body, ang hugis disc na butterfly plate ay umiikot sa paligid ng axis, na may anggulo ng pag-ikot sa pagitan ng 0 ° at 90 °. Kapag pinaikot sa 90 °, ang balbula ay ganap na bukas. Angkop para sa mga temperaturang ≤ 80 ℃, ginagamit sa petrolyo, kemikal, pagkain, parmasyutiko, tela, paggawa ng papel, kuryente, suplay ng tubig at drainage, mga pipeline ng gas upang i-regulate ang daloy, intercept media, at mabayaran ang thermal expansion at contraction ng pipeline.

Mga kalamangan:

Ang teleskopiko na concentric butterfly valve (na may istraktura na maaaring pahabain sa loob ng isang tiyak na hanay ng haba) ay hindi lamang pinapadali ang pag-disassembly ng balbula, ngunit binabawasan din ang stress ng pipeline at pinoprotektahan ang balbula. Kasabay nito, pini-compress din nito ang paraan ng pag-install ng mga butterfly valve at expansion joint, na ginagawang mas compact ang espasyo. Karaniwan, ang mga ganitong uri ng mga balbula ay hindi nangangailangan ng espesyal na pagpapanatili at nangangailangan lamang ng regular na pagmamasid sa mga bahagi ng pagpapalawak at pag-urong para sa mga tagas at detatsment.

Ang paraan ng pag-install ng Telescopic concentric butterfly valve ay may malaking pakinabang, dahil ang expansion joint lamang ang kailangang i-disassemble, na nakakatipid ng maraming espasyo sa pagpapanatili at nakakamit ang valve free maintenance (mas mabigat ang butterfly valves, mas magaan ang expansion joints, at mas mababa ang labor intensity).

Mga pag-iingat sa pag-install:

1. Mahigpit na ipinagbabawal na lansagin ang mga butterfly valve na may disassembled expansion flanges sa pipeline construction site; Mahigpit na ipinagbabawal na paulit-ulit na pahabain o paikliin ang telescopic butterfly valve sa site.

2. Ang mga tubo sa magkabilang dulo ng balbula ng pagpapalawak ay dapat na concentric, at ang dalawang flange na ibabaw sa mga tubo ay dapat na parallel;

3. Ang flange fixing bolts ay dapat na mahigpit na simetriko, at huwag higpitan ang flange fixing bolts na may puwersa sa isang gilid;

4. Ang expansion pipe ay naka-install sa likod ng balbula;

5. Ang expansion na bahagi ng expansion valve ay hindi dapat i-install sa sulok o dulo ng pipeline.

6. Ang expansion flange butterfly valve ay dapat na nakalagay na flat bago i-install at hindi dapat mauntog sa kalooban;

7. Ang haba ng istruktura ng Telescopic concentric butterfly valve ay ang pinakamababang haba sa pabrika at hinihila sa haba ng pag-install (ibig sabihin, haba ng disenyo) sa panahon ng pag-install;

Kapag ang haba sa pagitan ng mga pipeline ay lumampas sa haba ng pag-install ng expansion butterfly valve, mangyaring ayusin ang pipeline spacing at huwag pilitin na hilahin ang expansion valve upang maiwasang masira ito;

9. Maaaring i-install ang butterfly valve ng Telescopic concentric butterfly valve sa anumang posisyon. Kapag ginamit para sa kompensasyon sa temperatura, pagkatapos makumpleto ang pag-install ng pipeline, dapat na mai-install ang mga bracket sa magkabilang dulo kasama ang pipeline axis upang maiwasang mabunot ang expansion valve expansion pipe. Ang lakas ng suporta ng bracket ay kinakalkula ayon sa sumusunod na formula, at mahigpit na ipinagbabawal na tanggalin ang bracket sa panahon ng operasyon;

Paano pumili:

Ang structural form ng Telescopic concentric butterfly valve ay nahahati sa dalawang uri: concentric telescopic butterfly valve at sira-sira telescopic butterfly valve. Ayon sa iba't ibang mekanismo ng pagpapatakbo, maaari itong nahahati sa worm gear driven telescopic butterfly valve, pneumatic telescopic butterfly valve, at electric telescopic butterfly valve.

Ayon sa iba't ibang mga materyales sa sealing, nahahati ito sa soft sealed telescopic butterfly valves at metal hard sealed telescopic butterfly valves.

Ang mga teleskopiko na concentrated butterfly valve ay karaniwang ginagamit para sa malinis na mga pipeline ng tubig na may temperaturang T>80 ℃, at ang mga pipeline ay hindi kinakaing unti-unti. Ang mga hard sealed telescopic butterfly valve ay karaniwang ginagamit sa mga steam heat transfer pipeline na may temperaturang T>425 ℃. Samakatuwid, kapag pumipili ng isang teleskopiko na balbula ng butterfly, kinakailangan upang linawin ang daluyan, temperatura, presyon, atbp. upang makagawa ng tamang pagpili.
