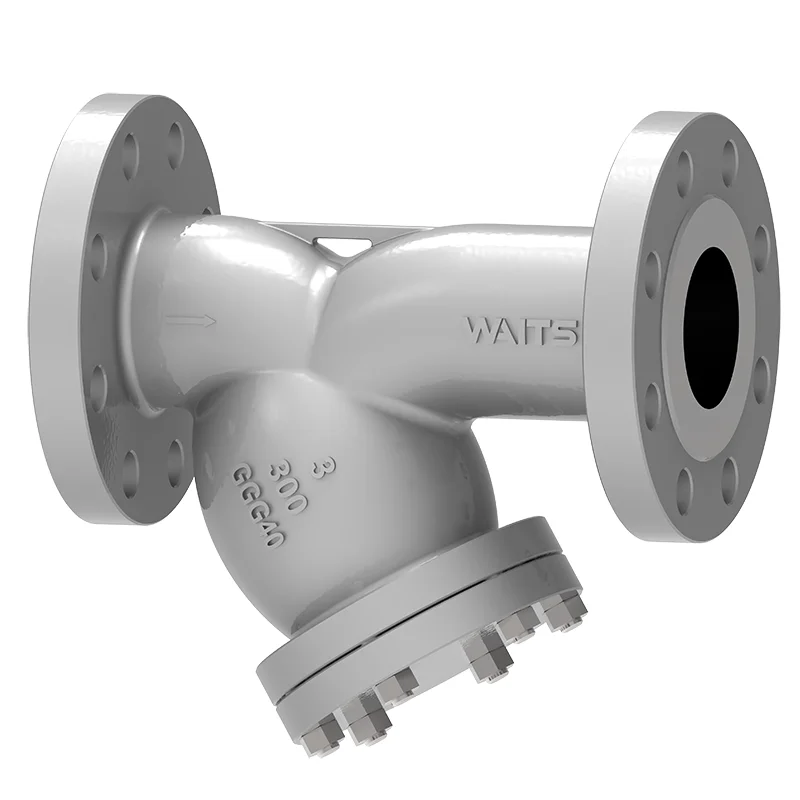

Ductile iron y-strainer

Naghihintay ang balbula ng ductile iron y-strainer ay gumagamit ng isang piraso ng mataas na lakas at mataas na kalidad na ductile iron shell upang maprotektahan ang pipeline system. Ang Y-type na dinisenyo ng aming koponan ay maaaring epektibong i-filter ang mga impurities na may mababang pagkawala ng presyon. Kapag nagtatrabaho ka sa mga pang -industriya at sibil na pipelines, iisipin mo ang produktong ito bilang napaka -kapaki -pakinabang at kapaki -pakinabang sa iyo!

Magpadala ng Inquiry

Paglalarawan ng Produkto

Naghihintay ng balbula ng balbula ng pag-ihiwalay ng balanse ng ductile iron y-strainer ay tumutulong upang mai-filter ang particulate matter. Ang y type filter ay naglalaman ng maraming mga sinulid na interface para sa pagkonekta sa mga puntos ng PT, mga port ng tambutso at accessories. Bilang karagdagan, ito rin ay may isang integrated hindi kinakalawang na asero na perforated filter. Ang mahigpit na disenyo na ito ang batayan para sa iyong kapayapaan ng isip!

Prinsipyo ng pagtatrabaho

Kapag ang likido ay pumapasok sa mga naghihintay na ductile iron y-strainer mula sa pipeline, una itong dumadaloy sa "y" -shaped cavity. Sa ilalim ng pagkilos ng filter, ang mga impurities ay naharang sa labas ng filter, habang ang malinis na likido ay dumadaan sa filter sa filter outlet at patuloy na dumadaloy sa pipeline. Habang nagpapatuloy ang proseso ng pag -filter, ang mga impurities ay unti -unting naipon sa ibabaw ng filter. Kapag ang filter ay barado sa isang tiyak na lawak, ang pagkakaiba ng presyon sa pagitan ng filter inlet at outlet ay tataas, na nakakaapekto sa normal na daloy ng likido. Sa oras na ito, ang filter ay kailangang linisin o mapalitan.

Mga Pamantayan sa Pagpapatupad-‌Ductile Iron Y-Strainer
Mga Pamantayan sa Disenyo	API 6D, EN1074
Pamantayang Flange	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Koneksyon	NPT, RF, FF, RTJ, BW, SW
Pagtanggap sa pagsubok	Sunog 598 EN12266
Haba ng istraktura	API6D/ASME B16.10/EN558
Mga rating ng presyon at temperatura	ASME B16.34
Pagsubok sa sunog	6fa Fire Flight607
Mababang pamantayan sa pagtagas	ISO 15848-1, API 622
Disenyo ng anti-kanal	NACE MR 0175
Application-‌Ductile Iron Y-Strainer
Laki	NPS 1/4 ″ ~ NPS 12 ″ DN6 ~ DN300
Saklaw ng presyon	CL125 ~ CL150 PN10 ~ PN25
Saklaw ng temperatura	-20 ℃ ~ 300 ℃
Application	Malamig na tubig, mainit na tubig (ang temperatura ay karaniwang ≤120 ℃, ang pansin ay dapat bayaran sa thermal katatagan ng cast iron); Domestic water, pang-industriya na nagpapalipat-lipat na tubig, tubig ng apoy, naka-compress na hangin (ang presyon ay dapat na ≤1.6MPA upang maiwasan ang labis na presyon ng cast iron); Non-corrosive gas (tulad ng nitrogen, carbon dioxide, atbp.); Lubricating Oil, hydraulic oil (non-strongly corrosive oil, kailangang ma-verify ang sealing); Ang mababang-viscosity fuel (tulad ng diesel, pangmatagalang pakikipag-ugnay na may malakas na solvent ay dapat iwasan).
Katawan ng balbula	Cast iron
Filter	F304, F304L, F316, F316L, galvanized iron wire, wire ng tanso

Mga katangian ng pagganap

Ang naghihintay na ductile iron y-strainer ay nakukuha ang pangalan nito mula sa "y" -shaped na istraktura, na idinisenyo upang matiyak ang makinis na daloy ng likido sa loob ng strainer at bawasan ang paglaban ng daloy. Karaniwang nagtatampok ito ng isang naaalis na disenyo, tulad ng flange o may sinulid na koneksyon, na nagpapahintulot sa madaling paglilinis o kapalit ng filter screen kapag ito ay naka -clogged lamang na i -disassembling ang kaukulang koneksyon ay nagbibigay -daan sa walang hirap na pagpapanatili ng interior. Sa pamamagitan ng isang simpleng istraktura at nababaluktot na mga pagpipilian sa pag -install, ang strainer na ito ay maaaring mai -mount nang pahalang o patayo ayon sa mga layout ng pipeline. Bukod dito, ang nababakas na disenyo nito ay nagpapadali ng maginhawang pagpapanatili: ang mga operator ay madaling i -disassemble ang strainer para sa paglilinis o kapalit ng screen nang walang mga espesyal na tool, sa gayon binabawasan ang parehong mga gastos sa pagpapanatili at pagiging kumplikado.

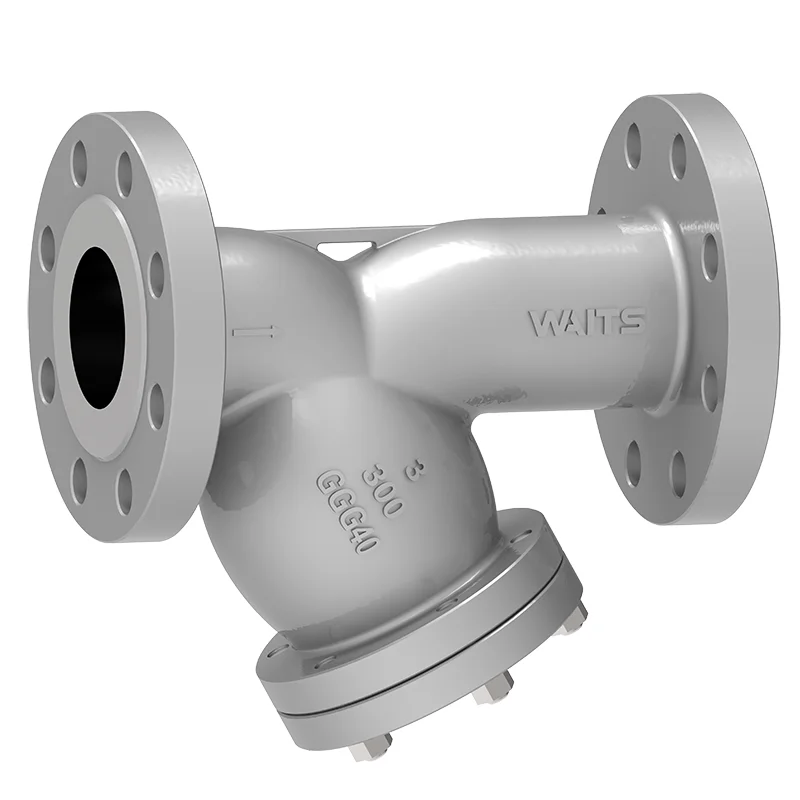

Ductile Iron Y Strainer
