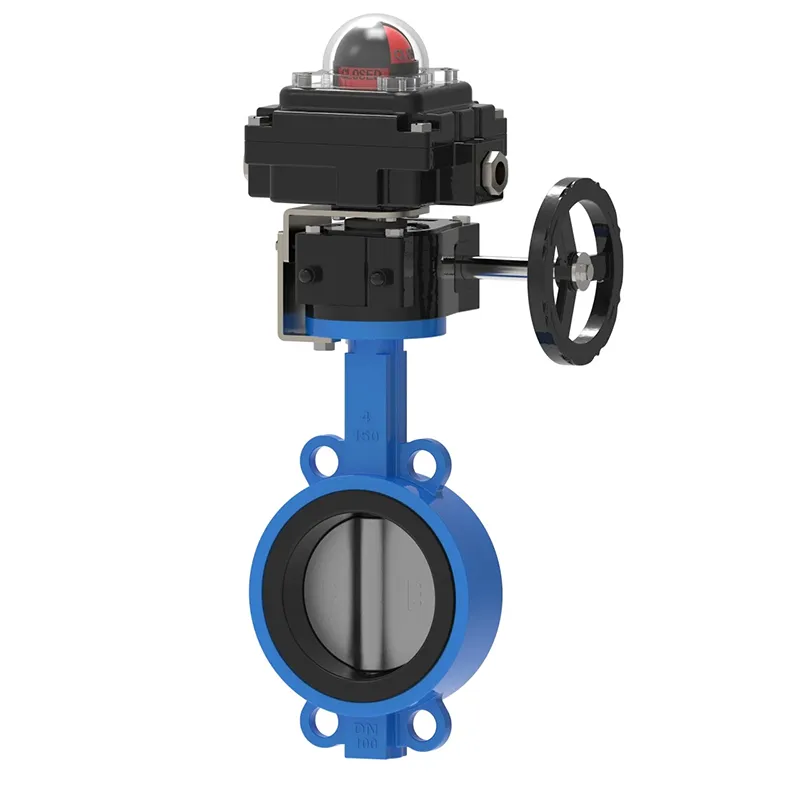

Butterfly Valve na may Limit Switch

Habang ang mga pabrika at ang kanilang mga proseso ay nagiging mas kumplikado at higit na umaasa sa real-time na feedback ng system, maraming mga customer ang lalong humihingi ng electrical feedback para sa parehong mga manual at awtomatikong valve. Magkaiba ang bawat balbula, kaya ang Waits valve modification na Butterfly Valve na may Limit Switch ay magbibigay ng mga customized na serbisyo batay sa mga sample valve at kinakailangang switch box.

Advantage

Produktong indikasyon ng posisyon ng balbula na may mababang halaga

Mainit na natutunaw na malagkit na baking powder coating shell

2-channel na single pole double throw (SPDT) mechanical switch, kasalukuyang na-rate na 16 amperes

Maaari mong ipahiwatig ang status ng on/off sa pamamagitan ng malinaw na nakikitang spherical indicator light

Ang cam ay madaling ayusin at ang on-site na pagkakalibrate ay simple. Walang kinakailangang kasangkapan.

Dalawang 1/2-inch NPT conduit interface

Ang Butterfly Valve na may Limit Switch ay isang manual limit switch na angkop para sa hanggang 8-pulgadang ball valve at butterfly valve. Sumusunod ang balbula sa pamantayang ISO5211, nakakatugon sa rating ng NEMA 4X, at nilagyan ng built-in na locking device. Karaniwang SPDT 10 ampere @ 120VAC limit switch.

Ang limit switch ay isang electromechanical device na mekanikal na nagkokonekta sa isang actuator sa isang electrical switch. Ang limit switch ay isang control device na pinapagana ng paggalaw ng isang bagay. Sa madaling salita, ang mga switch ng limitasyon ay maaaring subaybayan ang paggalaw ng iba pang mga bagay.

Ang mga mekanikal na switch ng limitasyon ay may mataas na katumpakan at repeatability. Ginagamit ang mga contact sensor upang makita ang presensya at posisyon ng mga bagay sa mga pang-industriyang operasyon.

Ang mga uri ng limit switch ay karaniwang nahahati sa apat na kategorya: whisker type, roller type, lever type, at plunger type. Naka-configure ang mga ito bilang normal na bukas, normal na sarado, o pareho. Sa ilang mga application, ang mga switch ng limitasyon ay pinalitan ng mga proximity sensor.

Kapag ang isang bagay ay nakipag-ugnayan sa limit switch lever (o plunger), ang lever ay kikilos sa isang paunang natukoy na distansya hanggang sa ang contact ay i-activate. Ang sobrang paglalakbay ay tumutukoy sa pingga na gumagalaw lampas sa paunang natukoy na distansya ng paglalakbay. pangunahing punto.

Pagtutukoy ng limit switch

Dahil sa idinisenyo ang Butterfly Valve na may Limit Switch para sa mga partikular na operasyon, kailangang i-calibrate ang bawat limit switch ayon sa application. Pakisuri ang mga sumusunod na parameter upang suriin ang compatibility ng limit switch sa iyong target na application.

Shell: Die cast aluminum: O-ring seal

Opsyonal na 304 at 316 na hindi kinakalawang na asero na istruktura

Patong: Polyester powder coating (oras)

O-ring: Nitrile rubber (standard) -25 ℃ -85 ℃ (oras)

Uri ng kapaligiran: 4, 4X, IP67

Grade proof blast: Cl 1 zone 1, Ex d IIC T6 Gb

Pag-uuri ng rehiyon: Nema 4, Nema 7

Pangkabit: Hindi kinakalawang na asero

Axis: Namur hindi kinakalawang na asero

Dalawang kalahating pulgadang NPT na mga thread

Mga contact sa terminal block: 8

Gumaganang boltahe: 120VAC, 12VDC, 24VDC

Bracket ng pag-install: MB – 3.4:30 x 80, 130 H: 20, 30 (hindi kinakalawang na asero)

Saklaw ng temperatura: -20 ℃ -85 ℃

Mga Sensor: CROUZET mechanical switch (standard), proximity switch (opsyonal)

Modelo: IP-67 (N4), ALS-500M (Patunay ng pagsabog)
