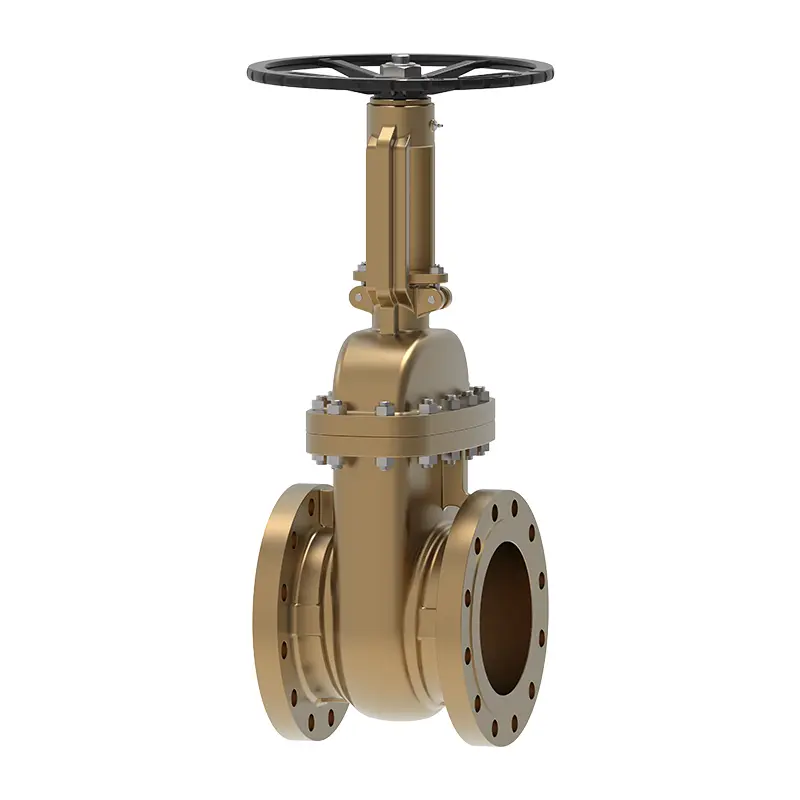

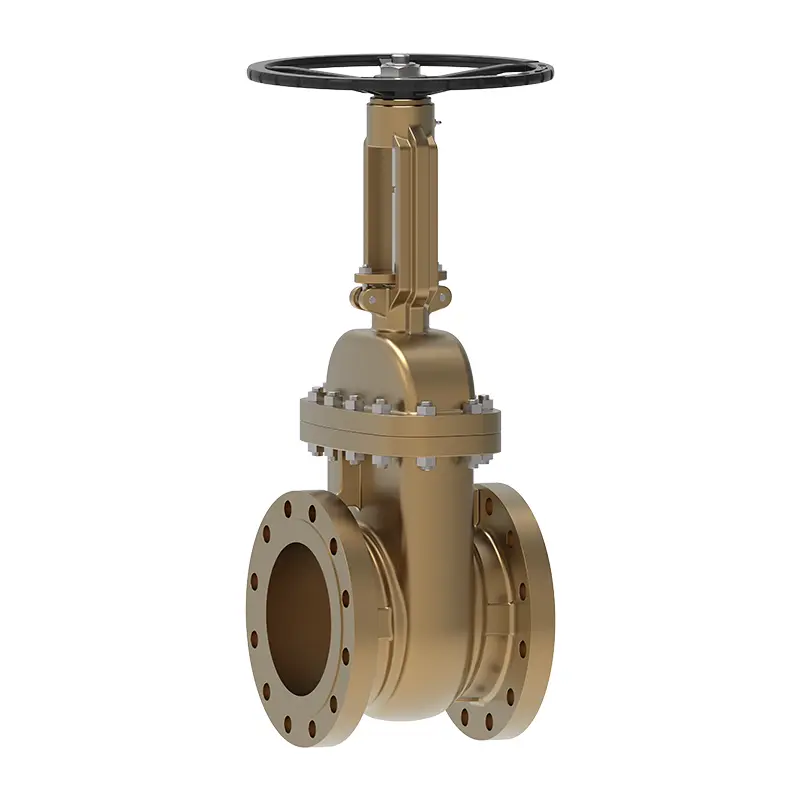

Bronze Wedge Gate Valve

Naghihintay ng balbula ng mataas na kalidad na tanso ng gate ng wedge gate valvebronze wedge gate valve ay nagpatibay ng tanso na balbula ng balbula, tanso na balbula ng tanso, may sinulid na koneksyon at takip ng balbula alinsunod sa pagtutukoy ng ASTM B62. Pinagtibay din nito ang Disenyo ng Casting Wedge Gate. Ang mataas na lakas ng tanso na tanso na tanso ay lumalaban sa kaagnasan/pagsusuot. Ang iba't ibang mga pamamaraan ng drive/koneksyon ay angkop para sa iba't ibang mga pipeline.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Para sa Waits Valve Matibay na Bronze Wedge Gate Valve, ang gate ay unti -unting itinaas at malayo sa balbula ng balbula ng sealing sealing sa pamamagitan ng pag -ikot ng handwheel o pagmamaneho ng balbula ng balbula sa pamamagitan ng aparato ng drive. Saklaw ng Pressure Cl150 ~ CL300 PN10 ~ PN16. Ang balbula ay nagpatibay ng tumataas na operasyon ng STEM at nilagyan ng isang solidong disc ng wedge. Hindi angkop para sa pag -inom ng tubig. Maligayang pagdating upang magpadala sa amin ng isang mensahe upang sabihin sa amin ang tungkol sa na -customize na nilalaman, online kami sa anumang oras!

Prinsipyo ng Paggawa:
Kapag ang taas ng pag -angat ng gate ay umabot sa halos 1 beses ang nominal diameter ng balbula, ang fluid channel ay hindi naka -block at ang balbula ay ganap na binuksan. Sa aktwal na paggamit, ang tuktok ng stem ng balbula ay karaniwang ginagamit bilang buong pagbubukas ng indikasyon. Matapos maabot ang tuktok na posisyon, ang gulong ng kamay ay karaniwang naka -1/2 hanggang 1 na lumiliko bilang aktwal na ganap na bukas na posisyon upang maiwasan ang pag -lock dahil sa mga pagbabago sa temperatura. Kapag ang aparato ng kamay o drive ng aparato ay pinaikot sa kabaligtaran ng direksyon, ang balbula ng balbula ay nagtutulak ng gate upang bumaba, at ang ibabaw ng gate sealing ay unti -unting umaangkop sa balbula ng seat sealing. Ang pagbubuklod ay nakamit sa pamamagitan ng pagpindot ng gate nang mahigpit laban sa upuan ng balbula sa pamamagitan ng panlabas na puwersa o medium pressure upang maiwasan ang daloy ng daluyan.

Mga Pamantayan sa Pagpapatupad-Bronze Wedge Gate Valve
Mga Pamantayan sa Disenyo	API600/API6D EN1074-1
Pamantayang Flange	ASME B16.5/ASME B16.47- A/B/EN1092
Koneksyon	Rf.rtj, ff.bw.sw
Pagtanggap sa pagsubok	API 598
Haba ng istraktura	API 6D ASME B16.10 EN558
Mga rating ng presyon at temperatura	ASME B16.34
Pagsubok sa sunog	6fa Fire Fire 607
Mababang pamantayan sa pagtagas	ISO 15848-1, API 622
Disenyo ng anti-kanal	NACE MR 0175

Application-Bronze Wedge Gate Valve
Laki	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Saklaw ng presyon	CL150 ~ CL300 PN10 ~ PN16
Saklaw ng temperatura	-20 ℃ ~ 250 ℃
Application	Nalalapat sa tubig, tubig sa dagat, langis, singaw, natural gas at mahina na kinakailangang likido. Ang matigas na uri ng selyo ay maaaring hawakan ang daluyan na naglalaman ng mga particle o mataas na temperatura.
Drive Mode	Ang operasyon ng handwheel, pinatatakbo ang gear, pinatatakbo ang pneumatic, pinatatakbo ang electric, pinatatakbo ang haydroliko
Katawan ng balbula	Al - tanso
Upuan ng balbula	Epdm, ptfe, nbr. Al - tanso, int+stl
Stem ng balbula	F304 -F316, AL - tanso

Mga katangian ng pagganap
Ang balbula ng gate ng tanso ay may isang tuwid na through media channel sa loob ng katawan ng balbula, na may mababang paglaban sa likido, at ang media ay dumadaloy sa isang tuwid na linya na may mababang paglaban ng daloy, na maaaring epektibong mabawasan ang pagkawala ng presyon ng system.
Kung ikukumpara sa mga stop valves, ang direksyon ng paggalaw ng gate ay patayo sa direksyon ng daloy ng daluyan, na ginagawang mas madali ang pagbubukas at pagsasara.
Ang daluyan ay maaaring dumaloy sa parehong direksyon, at hindi na kailangang isaalang -alang ang daloy ng daluyan ng daluyan sa panahon ng pag -install, na maginhawa para sa pag -install at paggamit sa iba't ibang mga sistema ng pipeline. Mayroon itong isang simpleng hitsura at isang medyo maikling haba ng istruktura, na kung saan ay mas kapaki -pakinabang sa mga okasyon kung saan limitado ang puwang ng pag -install. Mayroon itong mahusay na proseso ng pagmamanupaktura at isang malawak na hanay ng mga aplikasyon.
Ang produkto ay maaaring pinatatakbo ng handwheel; Pinatatakbo ang gear; Pinatatakbo ang pneumatic; Pinatatakbo ang electric; Pinatatakbo ang haydroliko

Bronze Wedge Gate Valve
