Paano Malulutas ng Extended Stem Gear Flange Butterfly Valve ang Mga Harang sa Operasyon para sa Nakabaon at Naka-insulated na Industrial Pipeline System?

1. Kumpletuhin ang Structural Composition at Core Working Principle

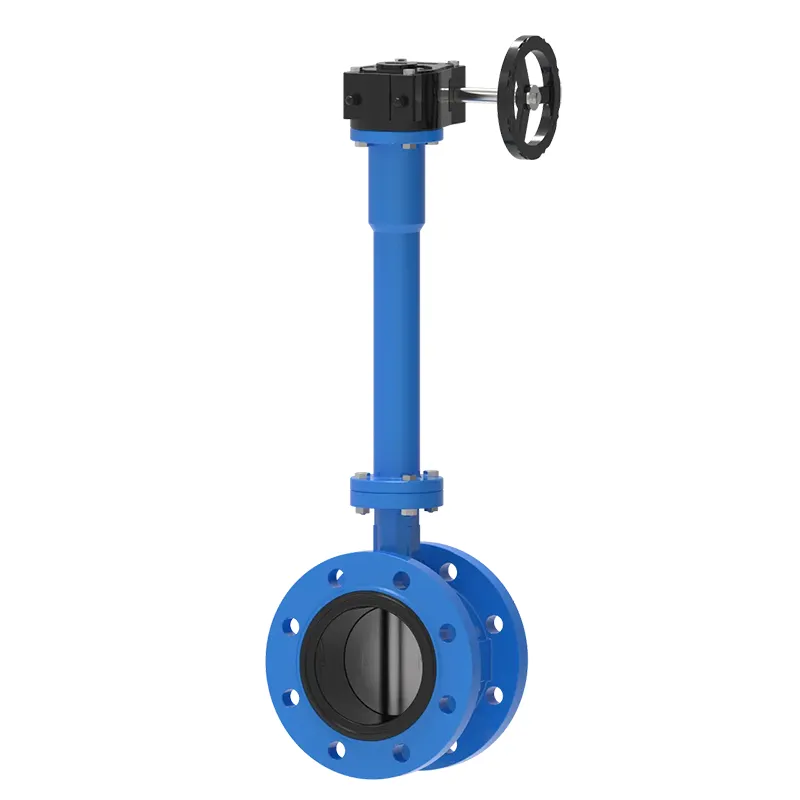

1.1 Split Component Layout ng Flange, Extended Stem at Gear Drive

Tatlong core functional modules ang bumubuo sa buong valve body, bawat isa ay nagsasagawa ng independiyenteng koneksyon sa pipeline, torque transmission at mga gawain sa regulasyon ng daloy ayon sa pagkakabanggit. Ang double-flanged valve body ay gumagamit ng full-face bolted connection form, na bumubuo ng matibay na sealing joints na may katugmang pipeline flanges, na iniiwasan ang medium leakage na panganib na dulot ng maluwag na pag-clamping ng mga wafer valve sa ilalim ng pangmatagalang pagbabagu-bago ng presyon. Ang pinahabang pagpupulong ng stem ay ang pinakaiba't ibang bahagi kumpara sa mga karaniwang butterfly valve, na nagpapahaba sa gear na gumaganang handwheel sa naa-access na ground o equipment platform, na naghihiwalay sa posisyon ng operasyon mula sa nakabaon o insulated na bahagi ng katawan ng balbula.

Ang worm gear reduction box na naka-install sa tuktok ng pinahabang stem ay nagko-convert ng malaking torque na kinakailangan para sa malaking diameter na pag-ikot ng disc sa magaan na handwheel operation force, na epektibong binabawasan ang pisikal na lakas ng paggawa para sa mga operator. Sa loob ng gear box, ang precision worm at worm wheel meshing structure ay maaaring i-lock ang disc sa anumang opening angle nang walang auxiliary positioning fixtures, na napagtatanto ang stable fixed flow regulation state para sa matagal na operasyon ng pipeline. Ang lahat ng mga bahagi ng transmission sa loob ng extended stem ay gumagamit ng pinagsamang spline na koneksyon, na tinitiyak ang sabay-sabay na pag-ikot sa pagitan ng handwheel gear at panloob na butterfly disc na walang transmission slip pagkatapos ng libu-libong mga cycle ng pagbubukas at pagsasara.

• Ang double flange rigid na koneksyon ay nagpapabuti sa pangkalahatang katatagan ng sealing sa ilalim ng pagbabagu-bago ng presyon
• Nako-customize na pinahabang stem transfer ang operasyon na tumuturo palabas ng buried/insulated area
• Pinutol ng pagbabawas ng worm gear ang operation torque para sa malalaking regulasyon ng pipeline ng kalibre
• Ang pinagsama-samang istraktura ng spline stem ay nag-aalis ng panganib sa pagkabigo ng transmission slip

1.2 Mekanismo ng Medium Interception at Regulasyon ng Daloy

Ang circular butterfly disc na naayos sa ibabang dulo ng extended stem ay umiikot ng 90 degrees sa paligid ng vertical central axis upang makumpleto ang buong pagbubukas, bahagyang throttling at ganap na pagsasara ng pipeline cross-section. Kapag ang disc ay umiikot parallel sa daluyan ng direksyon ng daloy, ang pipeline ay bumubuo ng isang hindi nakaharang na daanan; kapag umiikot patayo sa direksyon ng daloy, ang panlabas na gilid ng disc ay malapit na umaangkop sa nababanat na sealing ring sa loob ng valve body upang mapagtanto ang zero leakage interception ng likido, gas at mixed media. Ang gear box na may angle scale ay maaaring tumpak na ayusin ang anggulo ng pag-ikot ng disc sa loob ng 0-90 degrees, na napagtatanto ang tuluy-tuloy na linear flow regulation sa halip na dalawang-estado na switch control ng mga simpleng handle valve.

Ang extended stem ay nilagyan ng multi-layer packing sealing components sa joint ng valve body at lengthened sleeve, na pumipigil sa pipeline medium mula sa paglabas pataas sa kahabaan ng stem gap sa gear drive area, pag-iwas sa gear rust at medium pollution ng operation parts. Ang packing set ay maaaring palitan nang hindi inaalis ang buong balbula mula sa pipeline sa panahon ng pagpapanatili sa ibang pagkakataon, na lubos na nagpapasimple sa on-site na pagkukumpuni ng mga nakabaon na balbula na mahirap i-disassemble.

2. Mga Pamantayan sa Pagtutugma ng Materyal para sa Mga Bahagi ng Katawan, Stem at Sealing

2.1 Valve Body at Disc Material Classification para sa Iba't ibang Media Environment

Direktang tinutukoy ng pagpili ng grado ng materyal ang pangmatagalang matatag na ikot ng operasyon ng balbula sa ilalim ng partikular na katamtamang temperatura at mga kondisyon ng kaagnasan. Ang ductile iron valve body na may epoxy coating ay malawakang ginagamit sa munisipal na supply ng tubig, proteksyon sa sunog at mga pipeline ng tubig sa paglamig, na may mahusay na pagtutol sa neutral na katamtamang pagguho ng tubig at mababang kahirapan sa pagproseso ng pagmamanupaktura. Ang carbon steel WCB body ay angkop para sa high-temperature na steam at oil conveying pipelines, na nagpapanatili ng matatag na mekanikal na lakas sa ilalim ng katamtamang temperatura hanggang sa 425℃. Ang hindi kinakalawang na asero na CF8/CF8M na katawan ay tumutugma sa kemikal na acid-base mixed medium at coastal salt-containing water pipelines, lumalaban sa pitting corrosion na dulot ng mga chloride ions.

Kailangang maging pare-pareho ang materyal ng butterfly disc sa grade ng corrosion resistance ng valve body upang maiwasan ang electrochemical corrosion sa pagitan ng iba't ibang metal contact surface. Ang stainless steel overlay disc ay naka-configure para sa corrosive medium working conditions, habang ang bronze alloy disc ay pinili para sa seawater circulating pipelines upang maiwasan ang marine organism adhesion at electrolytic corrosion damage. Ang lahat ng mga blangko sa paghahagis ng metal ay dumaan sa paggamot sa pagpapagaan ng stress pagkatapos mabuo upang maalis ang stress sa panloob na pagpapapangit na nabuo sa panahon ng paghahagis, na pumipigil sa pag-crack ng katawan ng balbula sa ilalim ng alternating malamig at mainit na kapaligiran.

2.2 Extended Stem at Gear Box Internal Transmission Material Standards

Ang pinahabang tangkay ay nagdadala ng paulit-ulit na torsion load sa pangmatagalang mga ikot ng pagbubukas at pagsasara, kaya ang mga high-strength na hindi kinakalawang na asero 410 o alloy steel 4140 na materyales ay pinagtibay, na may mahigpit na kontrol sa tigas upang maiwasan ang galling at bali sa panahon ng torque transmission. Ang panlabas na protective sleeve ng extended stem ay gumagamit ng seamless steel pipe na may anti-rust coating, isolating underground soil moisture at pipeline thermal insulation steam mula sa pakikipag-ugnayan sa torque transmission core shaft, na lubos na nagpapahaba sa buhay ng serbisyo ng pinahabang stem assembly na nakabaon sa ilalim ng lupa sa loob ng maraming taon.

Ang worm at worm wheel sa loob ng gear box ay gumagamit ng bronze alloy na tumutugma sa carbon steel worm structure, na bumubuo ng self-lubricating friction pair sa panahon ng meshing rotation, na binabawasan ang regular na dalas ng pagpapanatili ng grasa. Gumagamit ang shell ng gear box ng cast aluminum alloy na may magaan na timbang at malakas na oxidation resistance, na hindi magbubunga ng mabigat na layer ng kalawang upang harangan ang pag-ikot ng handwheel pagkatapos ng pangmatagalang pagkakalantad sa labas o paglalagay ng vault sa ilalim ng lupa.

3. Karaniwang Daloy ng Pag-install para sa Nakabaon at Naka-insulat na Mga Layout ng Pipeline

3.1 Pre-Installation Pipeline at Mga Hakbang sa Pagkumpirma ng Parameter

Bago iangat at ikonekta ang valve body, kailangan ng mga technician na kumpirmahin ang tatlong pangunahing customized na parameter ng produkto upang tumugma sa on-site na layout ng pipeline: aktwal na buried depth o insulation thickness para matukoy ang kinakailangang pinahabang haba ng stem, pipeline nominal pressure upang piliin ang tumutugmang flange pressure grade, at medium type para masuri kung ang disc at sealing material grade ay nakakatugon sa mga kinakailangan sa anti-corrosion. Ang hindi tugmang haba ng tangkay ay magiging sanhi ng paglubog ng handwheel ng gear sa nakabaon na vault o matatakpan ng pipeline insulation, na mawawalan ng operability; Ang hindi tugmang grado ng presyon ng flange ay hahantong sa pagtagas ng flange gasket sa ilalim ng presyon ng disenyo ng pipeline.

Linisin nang maigi ang flange sealing surface ng front at rear pipelines, tanggalin ang welding slag, rust spots at hard particle attachment, upang maiwasan ang scratch damage sa elastic sealing gasket habang humihigpit ang bolt. Ilagay ang katugmang non-metal flat gasket sa pagitan ng dalawang grupo ng flanges, at ihanay ang lahat ng flange bolt hole nang pahalang upang maiwasan ang sira-sirang extrusion ng gasket na dulot ng offset installation ng valve body, na bubuo ng lokal na medium leakage passage pagkatapos ng pangmatagalang operasyon.

3.2 Nakabaon na Pipeline Special Fixed at Stem Protection Operation

Matapos ang balbula body flange ay ganap na naka-bolted at fastened sa pamamagitan ng cross symmetrical tightening sequence, punan graded buhangin sa paligid ng valve body para sa layered compaction, pag-iwas sa malalaking matigas na bato direktang extruding ang balbula shell upang makagawa ng lokal na pagpapapangit. Ang panlabas na proteksiyon na manggas ng pinahabang tangkay ay kailangang balot ng hindi tinatablan ng tubig na anti-corrosion coiled material mula sa valve body hanggang sa ground operation platform, na humaharang sa ilalim ng tubig sa lupa at kinakaing unti-unti na lupa mula sa pakikipag-ugnayan sa mga bahagi ng stem metal. Ang isang guwang na proteksiyon na takip ng manhole ay nakalaan sa dulo ng lupa ng tangkay, na maaaring buksan nang direkta upang patakbuhin ang handwheel nang walang malaking lugar na paghuhukay ng lupa sa susunod na inspeksyon at pagsasaayos.

Para sa makapal na insulated indoor pipeline installation, magreserba ng vertical channel na tumutugma sa extended stem outer diameter sa pipeline insulation wrapping position, huwag balutin ang thermal insulation cotton sa palibot ng gear box at stem exposed section, upang maiwasan ang heat accumulation mula sa pagbilis ng gear lubricating grease deterioration at pagtanda ng top packing sealing parts. Pagkatapos ng pag-install, magsagawa ng full stroke opening at closing test ng handwheel para ma-verify na ang disc ay umiikot nang walang jamming at ang angle scale indication ay pare-pareho sa aktwal na flow interception state.

• Cross symmetrical flange bolt tightening para maiwasan ang gasket eccentric extrusion leakage
• Hindi tinatagusan ng tubig na proteksiyon na pambalot para sa pinahabang bahaging nakabaon sa tangkay laban sa kaagnasan ng lupa
• Magreserba ng independiyenteng vertical na channel para sa stem upang maiwasan ang insulation wrapping gearbox
• Buong stroke opening-closing test para maalis ang disc jamming na nakatagong panganib pagkatapos i-install

4. Pangunahing Industrial at Municipal Pipeline Application Scenario

4.1 Munisipal na Underground Water Supply at Fire Protection Pipe Networks

Ang mga pipeline ng pamamahagi ng tubig sa lungsod ng lungsod at mga nabaon na pipe ng singsing na panlaban sa sunog ay ang pinakamalawak na naaangkop na mga field para sa pinahabang stem flange valve na ito. Karamihan sa mga pangunahing sanga ng pipeline ay inilalagay sa ibaba ng ibabaw ng kalsada o green belt na lupa, at ang ordinaryong short-stem valve ay nangangailangan ng malakihang paghuhukay sa kalsada sa tuwing isinasagawa ang pagsasaayos ng daloy o pag-aayos ng pipeline cut-off, na nagdudulot ng malaking interference sa trapiko sa lunsod at araw-araw na pamumuhay ng mga residente.Extended Stem Gear Flange Butterfly Valvepinapalawak ang handwheel ng operating gear sa mga posisyon ng balon ng inspeksyon sa lupa, at lahat ng pagbubukas, pagsasara at pagpapatakbo ng throttling ng daloy ay maaaring kumpletuhin lamang sa pamamagitan ng pagbubukas ng takip ng balon, nang walang paghuhukay sa ibabaw ng kalsada at gawaing konstruksyon na backfilling ng lupa ng pipeline.

Ang mga pipeline ng proteksiyon sa sunog ng munisipyo ay nangangailangan ng matatag na pagganap ng sealing sa ilalim ng agarang pagtaas ng presyon kapag nagsimula ang mga bomba ng sunog. Ang double flange na matibay na koneksyon at multi-layer elastic sealing ring structure ay maaaring makatiis ng madalian na epekto sa presyon nang walang medium seepage. Ang istraktura ng worm gear na self-locking ay maaaring panatilihing ganap na bukas ang balbula sa mahabang panahon sa pang-araw-araw na standby na estado, at hindi awtomatikong magsasara dahil sa pag-vibrate ng epekto ng daloy ng tubig ng pipeline, na tinitiyak ang walang harang na daanan ng tubig na lumalaban sa sunog sa mga panahon ng pagtugon sa emergency.

4.2 Factory Insulated Medium Conveying Pipelines

Ang mga kemikal na planta na may mataas na temperatura na singaw, mainit na langis at pinalamig na brine pipeline ay nangangailangan ng makapal na thermal insulation layer upang mabawasan ang katamtamang pagkawala ng temperatura at maiwasan ang mga aksidente sa scald sa ibabaw para sa mga on-site operator. Kung ang mga karaniwang short-stem butterfly valves ay pinagtibay, ang insulation layer sa paligid ng valve ay dapat na i-cut bukas sa tuwing ang daloy ay nababagay, at ang bagong thermal insulation cotton ay kailangang muling balutin pagkatapos ng operasyon, na nagreresulta sa paulit-ulit na pag-aaksaya ng mga thermal insulation na materyales at madalas na pagkawala ng init ng pipeline. Ang pinahabang istraktura ng stem ay naghihiwalay sa operation gear box mula sa insulation wrapping area, ang pipeline insulation ay maaaring patuloy na balot bilang isang buo nang walang lokal na pagputol, na nagpapanatili ng kumpletong thermal insulation effect ng buong pipeline sa loob ng mahabang panahon.

Pinipili din ng malakihang pagpoproseso ng pagkain at mga pharmaceutical factory ang malinis na pipeline ng sirkulasyon ng tubig na ito flange butterfly valve na may pinahabang stem gear drive. Ang buong stainless steel contact medium parts ay tumutugma sa sanitary production standards, at ang gear operation mode ay napagtanto ang tumpak na small-range flow regulation, na maaaring stably na kontrolin ang medium flow na kinakailangan ng production equipment nang walang instant na malaking pagbabago sa daloy na nakakaapekto sa katatagan ng pagproseso ng produkto.

4.3 Iparada ang Underground Rainwater at Sewage Discharge Pipelines

Campus, industrial park at residential community na nakabaon sa tubig-ulan at mga sanga ng dumi sa alkantarilya ay nakabaon sa ilalim ng luntiang lupain at mga bangketa, na may mga nakakalat na balon ng inspeksyon na nakalaan sa pagitan. Ang pinahabang disenyo ng tangkay ng balbula ay perpektong tumutugma sa patayong lalim ng mga balon na ito sa pag-inspeksyon, maaaring direktang maabot ng mga tauhan ng pagpapanatili ang handwheel ng gear sa bunganga ng balon nang hindi bumababa sa malalim na balon para sa operasyon. Ang epoxy na anti-corrosion coating ng ductile iron valve body ay lumalaban sa pangmatagalang pagguho ng dumi sa alkantarilya na naglalaman ng mga organikong dumi, at ang mapapalitang panlabas na sealing ring ay maaaring mapanatili sa site nang walang integral valve disassembly mula sa pipeline.

• Tinatanggal ng mga munisipal na tubo ng tubig ang paghuhukay sa kalsada sa panahon ng pagsasaayos ng balbula
• Iniiwasan ng mga insulated na pipeline ng pabrika ang paulit-ulit na pagputol at muling pagbabalot ng thermal cotton
• Pinipigilan ng self-locking ng fire pipeline gear ang hindi sinasadyang pagsasara sa ilalim ng pag-vibrate ng daloy ng tubig
• Ang sewage pipe na anti-corrosion coating ay umaangkop sa pangmatagalang organic na medium erosion

6. Regular na Inspeksyon at Mga Alituntunin sa Pagpapanatili ng Pangmatagalang Anti-Corrosion

Ang mga nakabaon at insulated na kapaligiran sa pag-install ay nagpapabilis sa pagtanda ng mga panlabas na bahagi ng balbula, kaya't ang standardized na pana-panahong inspeksyon at mga siklo ng pagpapanatili ay dapat na buuin ayon sa iba't ibang mga kondisyon sa pagtatrabaho upang maiwasan ang biglaang pagkabigo ng sealing o transmission jamming sa panahon ng operasyon ng pipeline.Extended Stem Gear Flange Butterfly Valveay may split replaceable wearing parts na disenyo, karamihan sa mga maintenance operation ay maaaring kumpletuhin sa site nang walang pipeline shutdown at integral valve disassembly, lubos na binabawasan ang tagal ng downtime ng pipeline system na dulot ng maintenance work.

6.1 Buwanang Routine Inspection Items para sa Gear Operation Parts

Buksan ang ground manhole cover o pipeline insulation reserved operation channel, paikutin ang handwheel pabalik-balik para sa buong stroke na pagbubukas at pagsasara, obserbahan kung ang proseso ng pag-ikot ay may abnormal na pagharang at abnormal na ingay ng friction. Suriin ang angle scale pointer ng gear box para kumpirmahin na ang ipinahiwatig na opening degree ay pare-pareho sa aktwal na flow interception state ng disc. Punasan ang alikabok sa ibabaw at mamasa-masa na mantsa ng putik sa shell ng gear box, tingnan kung may medium seepage trace sa stem packing upper end, at itala ang dami ng seepage para sa kasunod na pagsasaayos ng pagpapalit ng packing.

Para sa mga gear box na naka-install sa underground damp inspection wells, punasan ang panlabas na shell ng tuyong basahan bawat buwan upang alisin ang condensed water droplets na nakakabit sa ibabaw, na maiwasan ang pangmatagalang mamasa-masa na corrosion ng aluminum alloy shell surface mula sa pagbubutas ng pinsala sa internal sealing grease cavity. Kung halatang tumataas ang resistensya sa pag-ikot ng handwheel kumpara sa nakaraang tala ng inspeksyon, kailangang iturok ang karagdagang lubricating grease sa gear box sa pamamagitan ng nakareserbang grease injection nozzle.

6.2 Taunang Deep Anti-Corrosion at Pagpapanatili ng Pagpapalit ng Sealing

Magsagawa ng buong anti-corrosion inspection ng extended stem outer protective sleeve bawat taon, suriin kung ang panlabas na waterproof na anti-rust coiled na materyal ay may crack, nahuhulog at tumagos ang tubig sa lupa sa puwang ng manggas. Ang mga nasirang bahagi ng pambalot na anti-corrosion ay kailangang muling sugatan ng bagong waterproof coiled material, at ang magkasanib na puwang ay tinatakan ng anti-rust sealing glue upang harangan ang underground corrosive medium contact sa metal stem shaft.

Alisin ang luma na elastic sealing ring sa loob ng valve body sa pamamagitan ng flange disassembly sa panahon ng taunang pipeline shutdown maintenance, palitan ito ng bagong sealing ring na tumutugma sa medium temperature at corrosion grade. Suriin ang ibabaw ng scratch at corrosion degree ng butterfly disc, polish at ayusin ang mga maliliit na rust spot sa ibabaw ng disc, at magsagawa ng karagdagang anti-corrosion coating treatment bago muling i-install sa valve body. Ang lahat ng pinalitan na lumang sealing accessories ay inuri at nire-recycle alinsunod sa mga pamantayan sa pamamahala ng basurang pang-industriya nang walang random na pagtatapon.

• Buwanang full-stroke na pagsubok sa pag-ikot ng handwheel sa screen transmission jamming nakatagong panganib
• Napapanahong pandagdag na gear lubricating grease kapag malinaw na tumataas ang torque ng pag-ikot
• Taunang muling pagbabalot ng nasirang stem outer waterproof anti-corrosion layer
• Palitan ang luma na inner sealing ring sa panahon ng regular na pag-shutdown ng pipeline
